拖拉机配套紧凑型液压悬挂连接装置

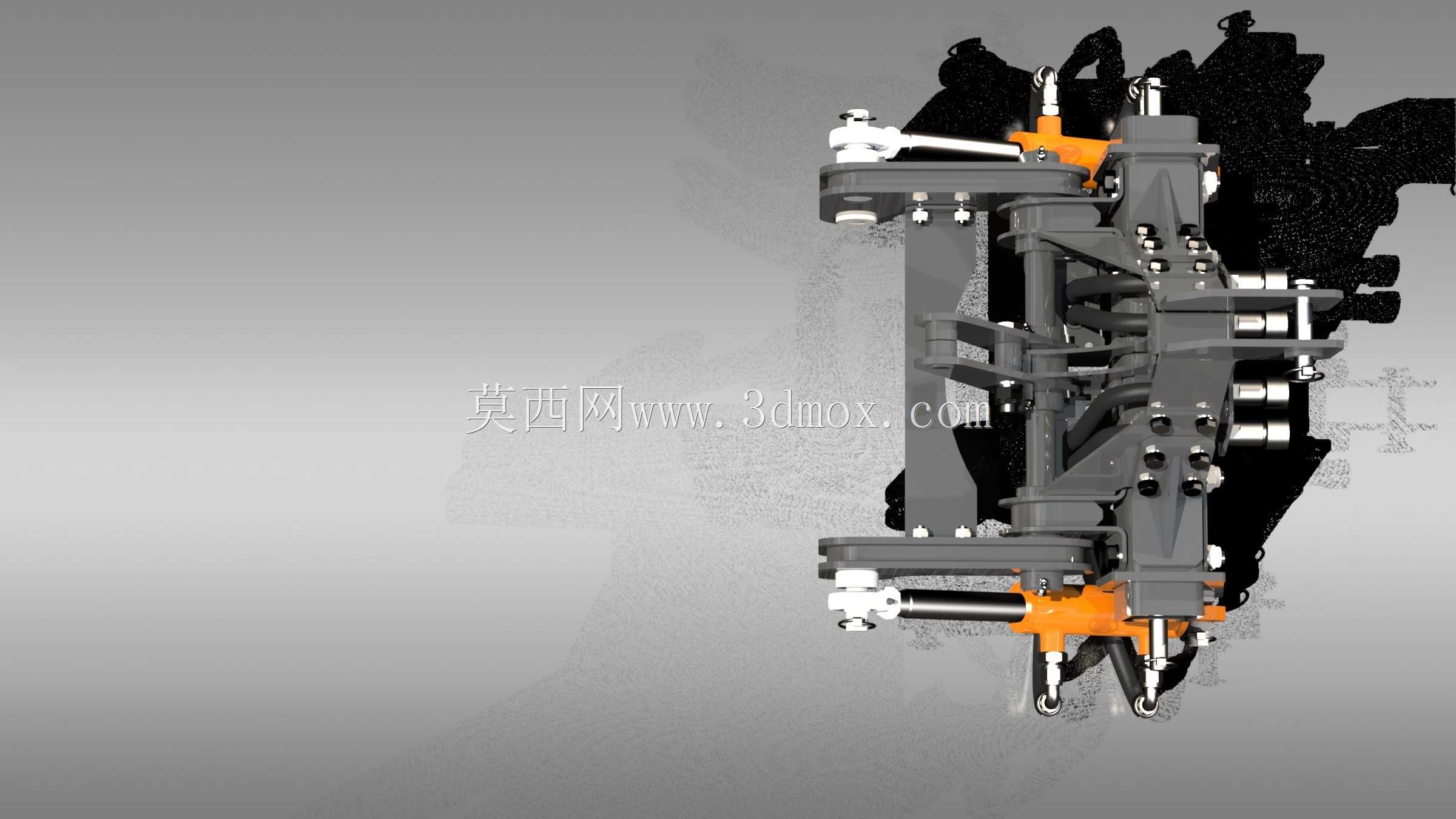

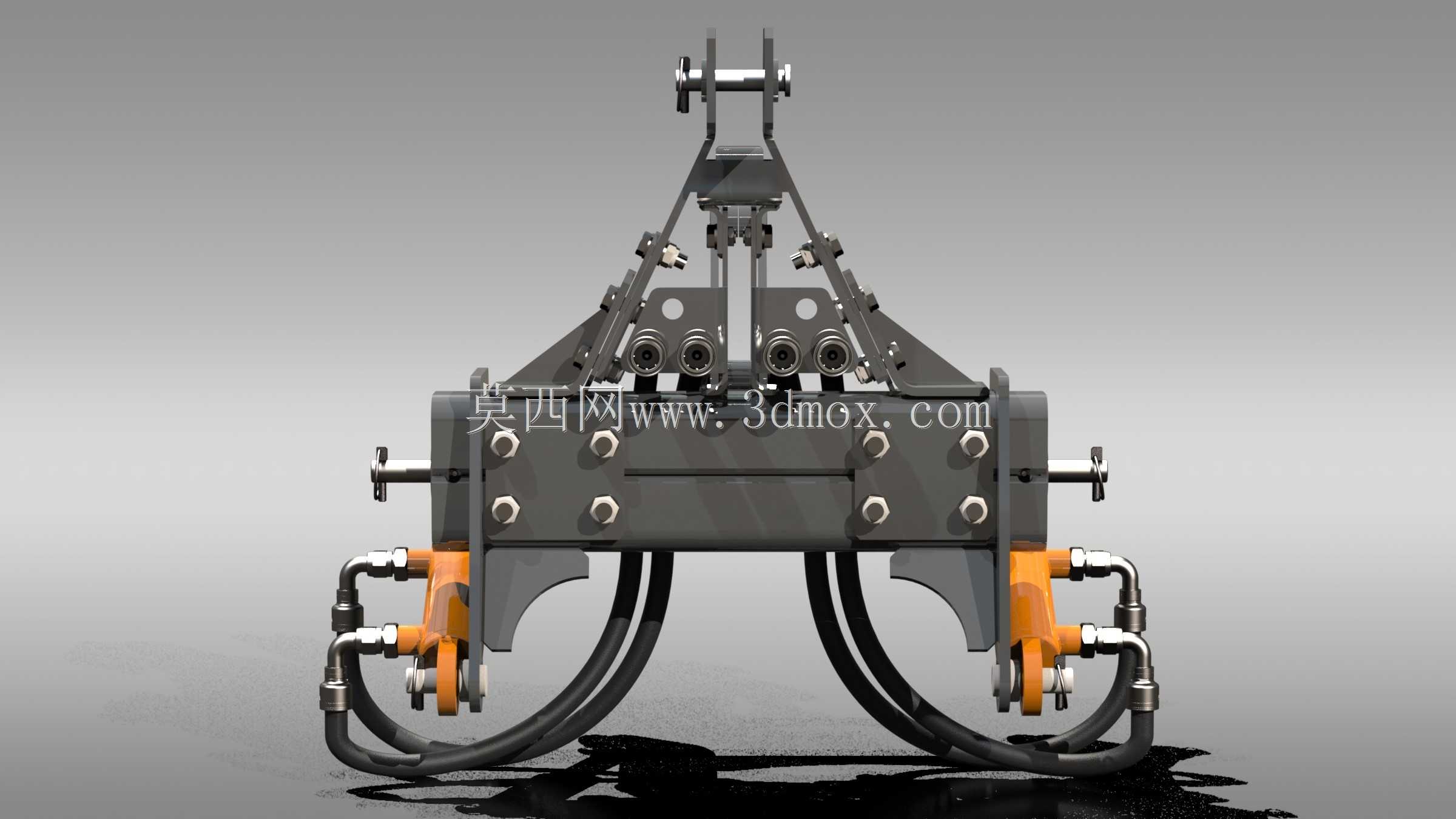

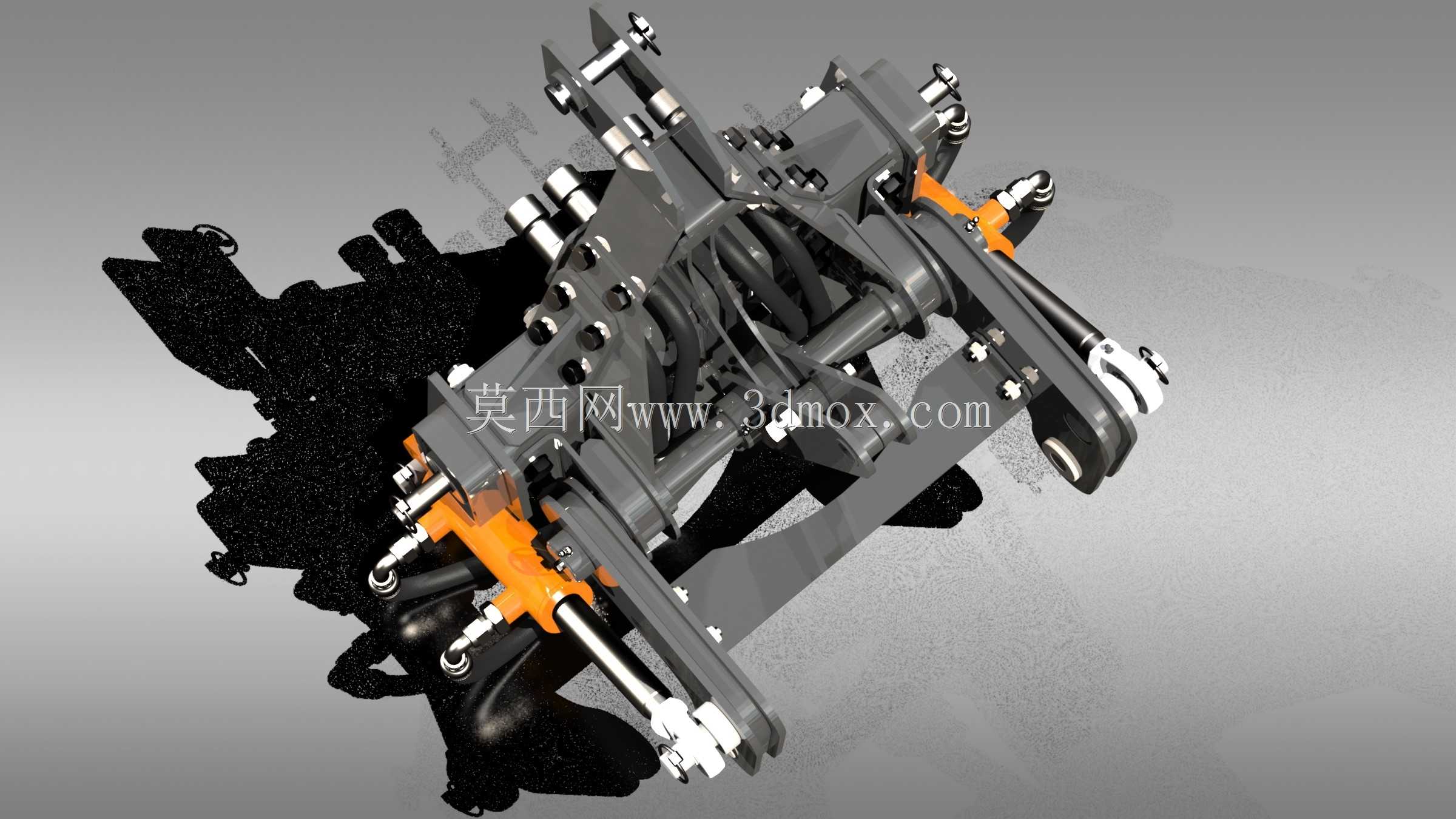

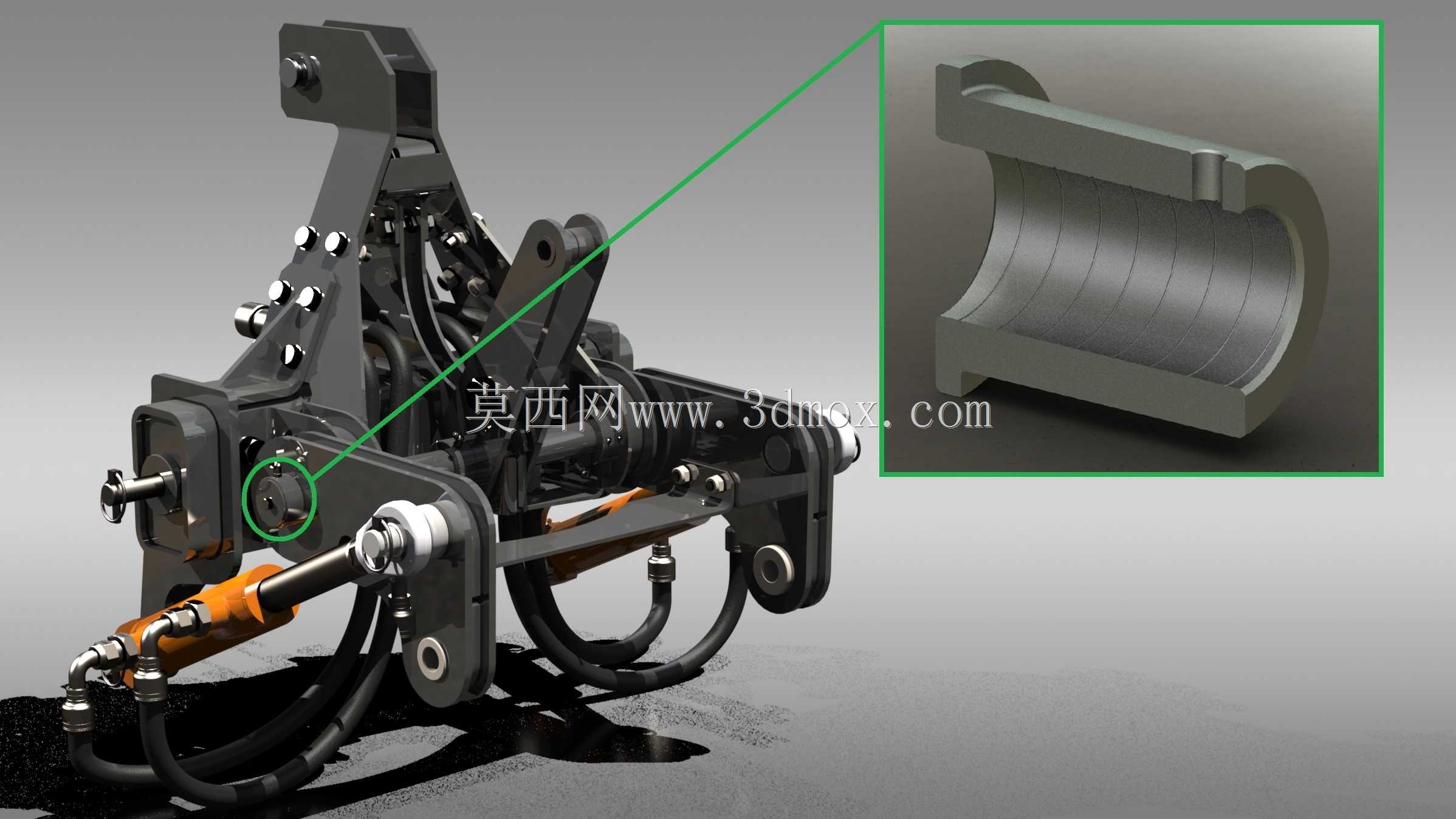

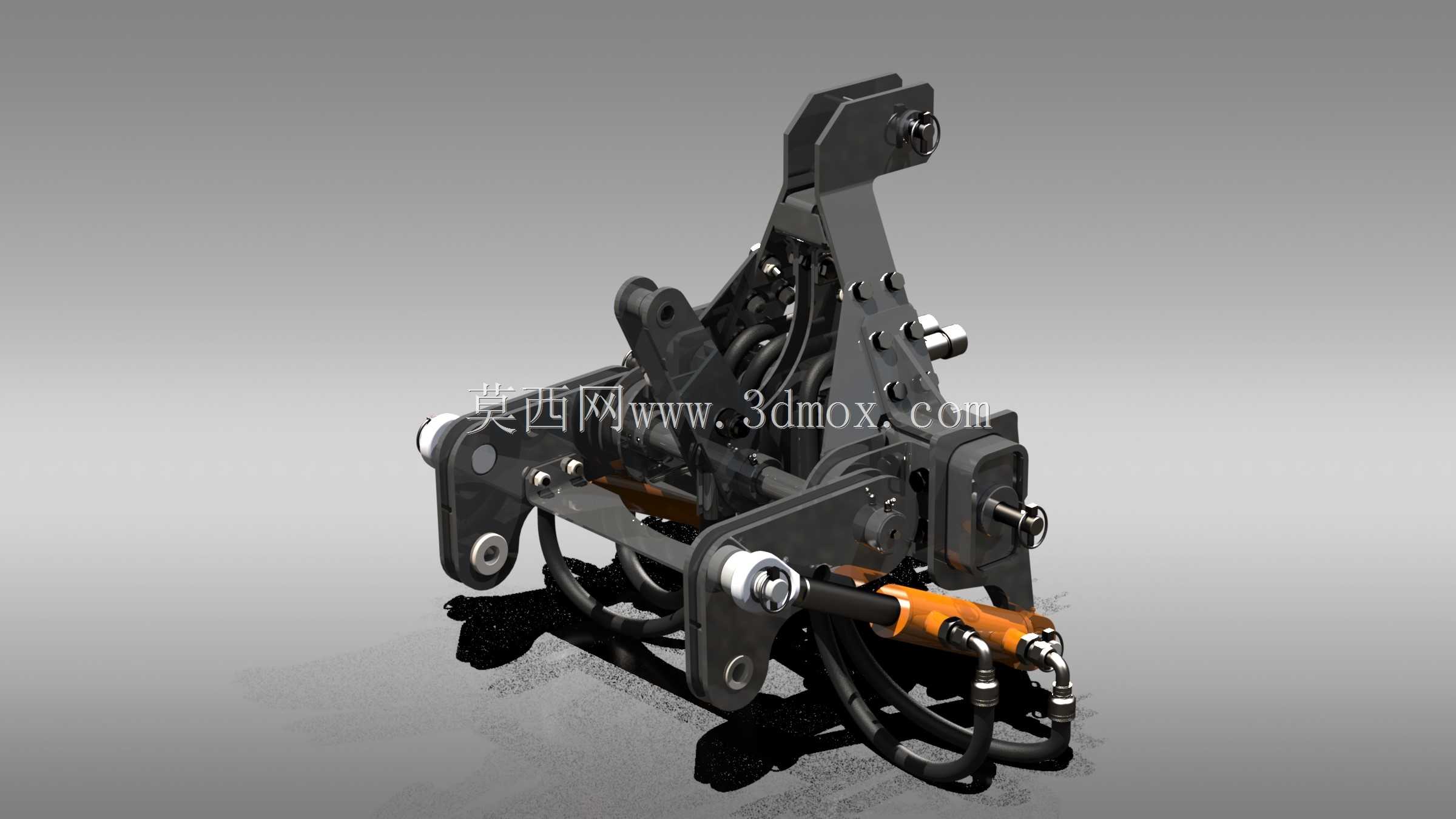

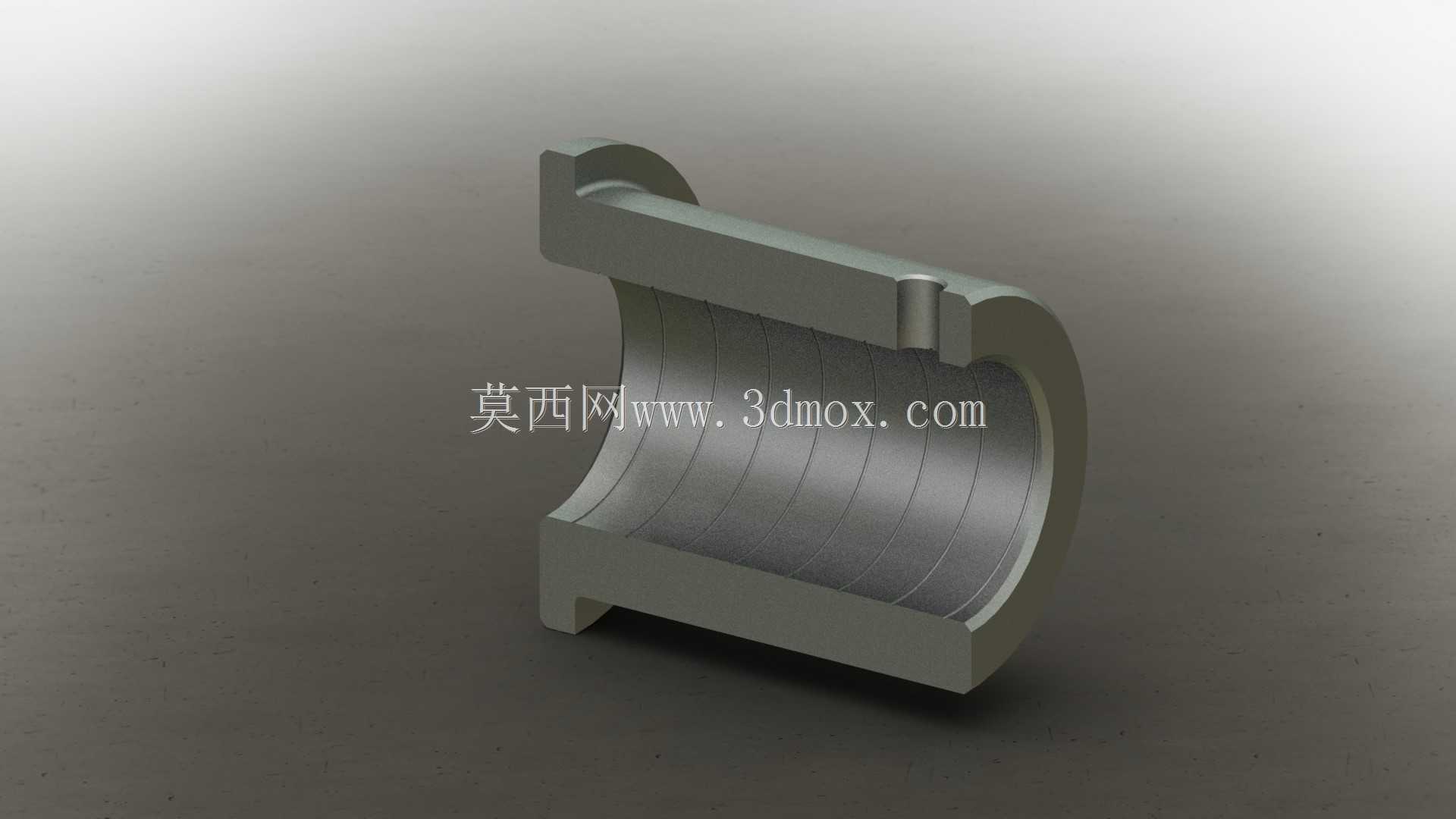

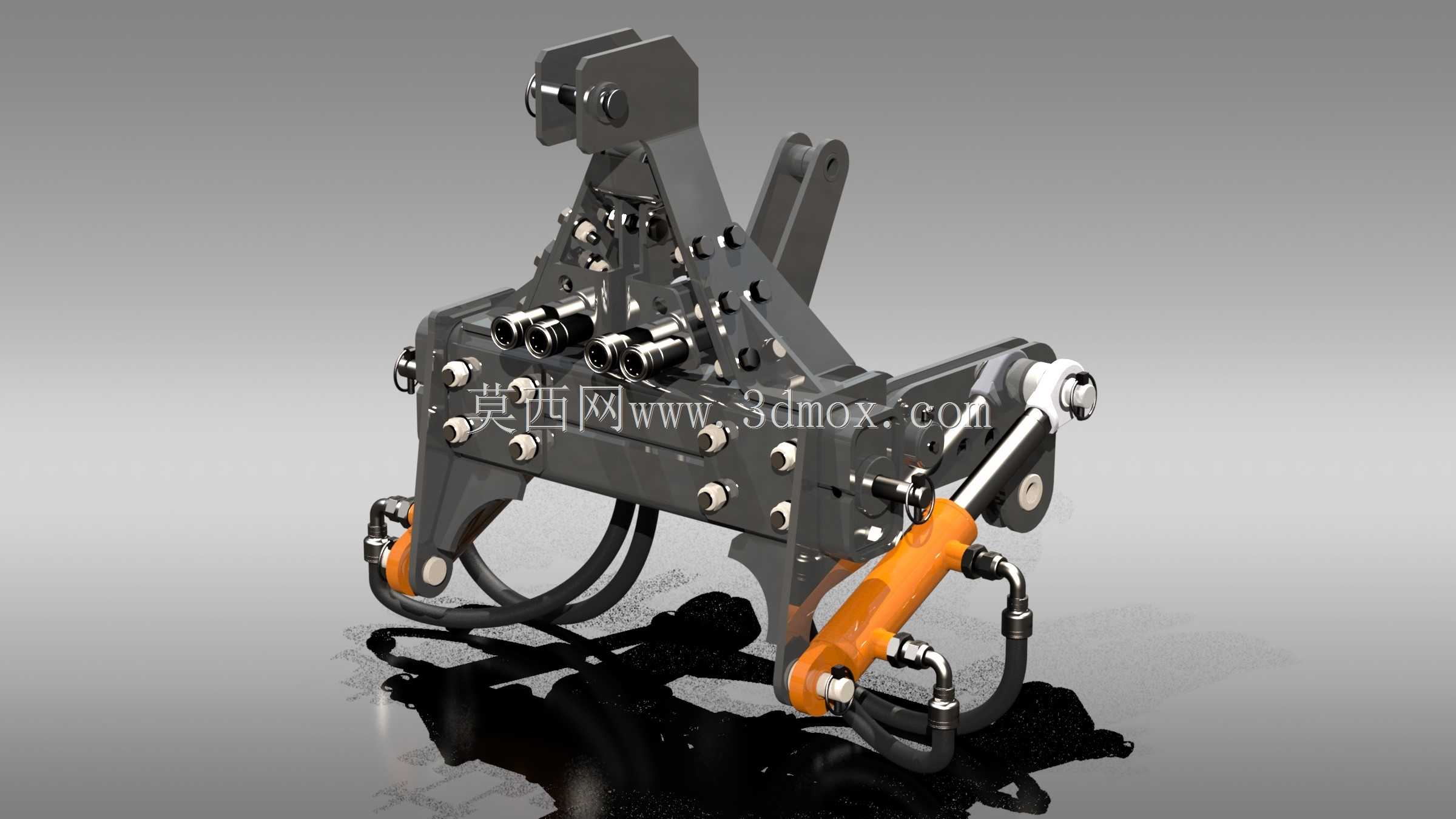

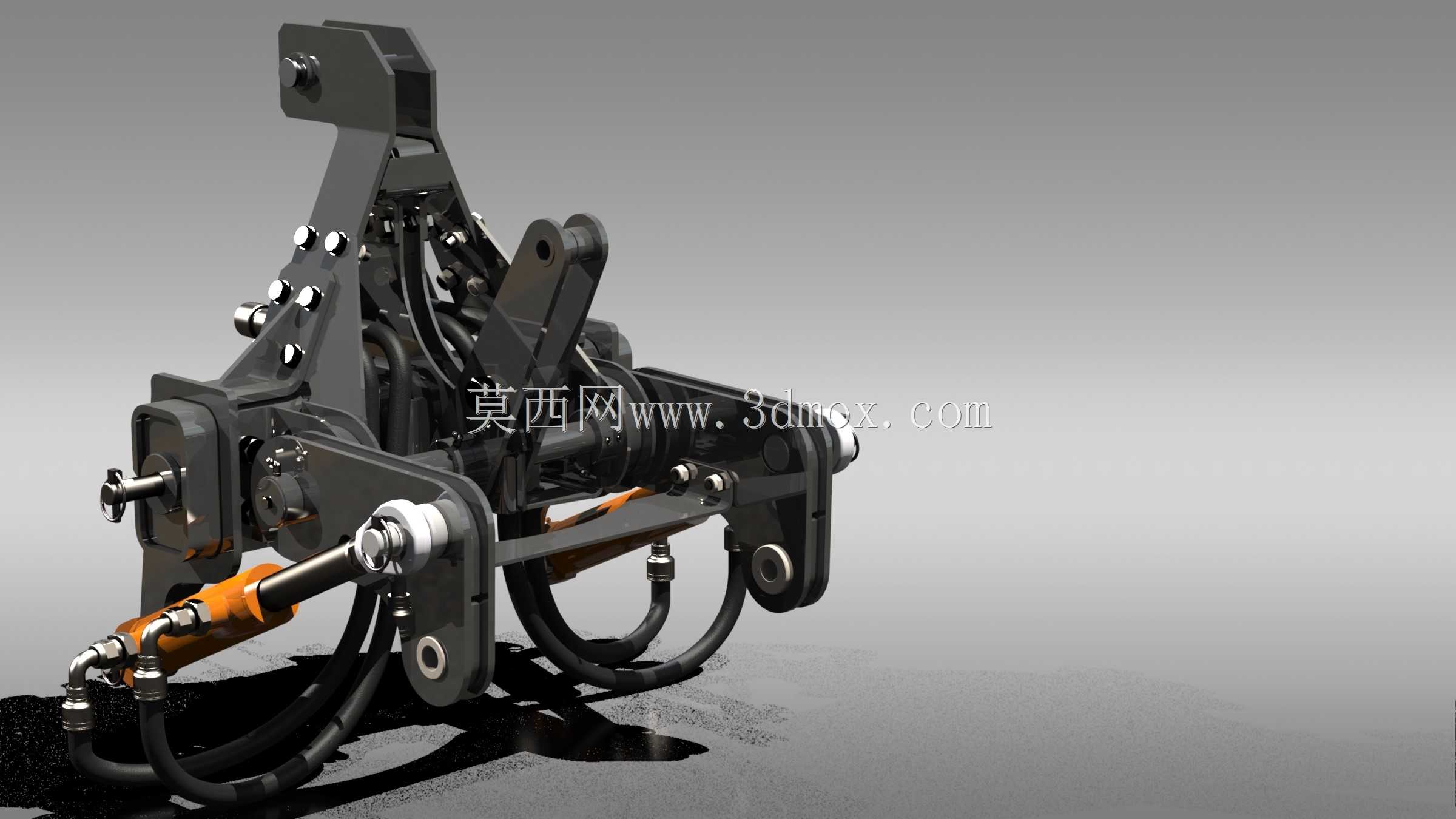

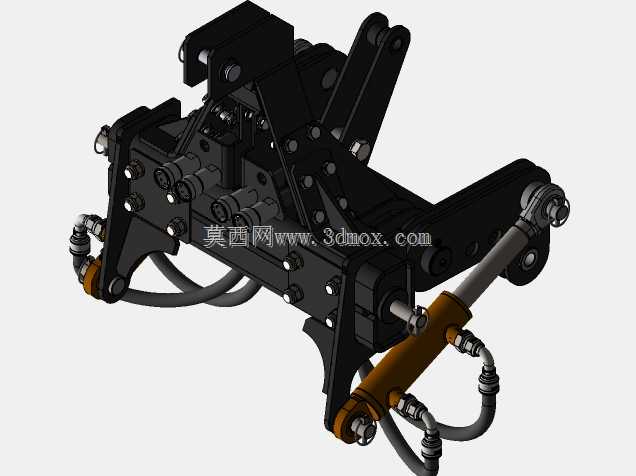

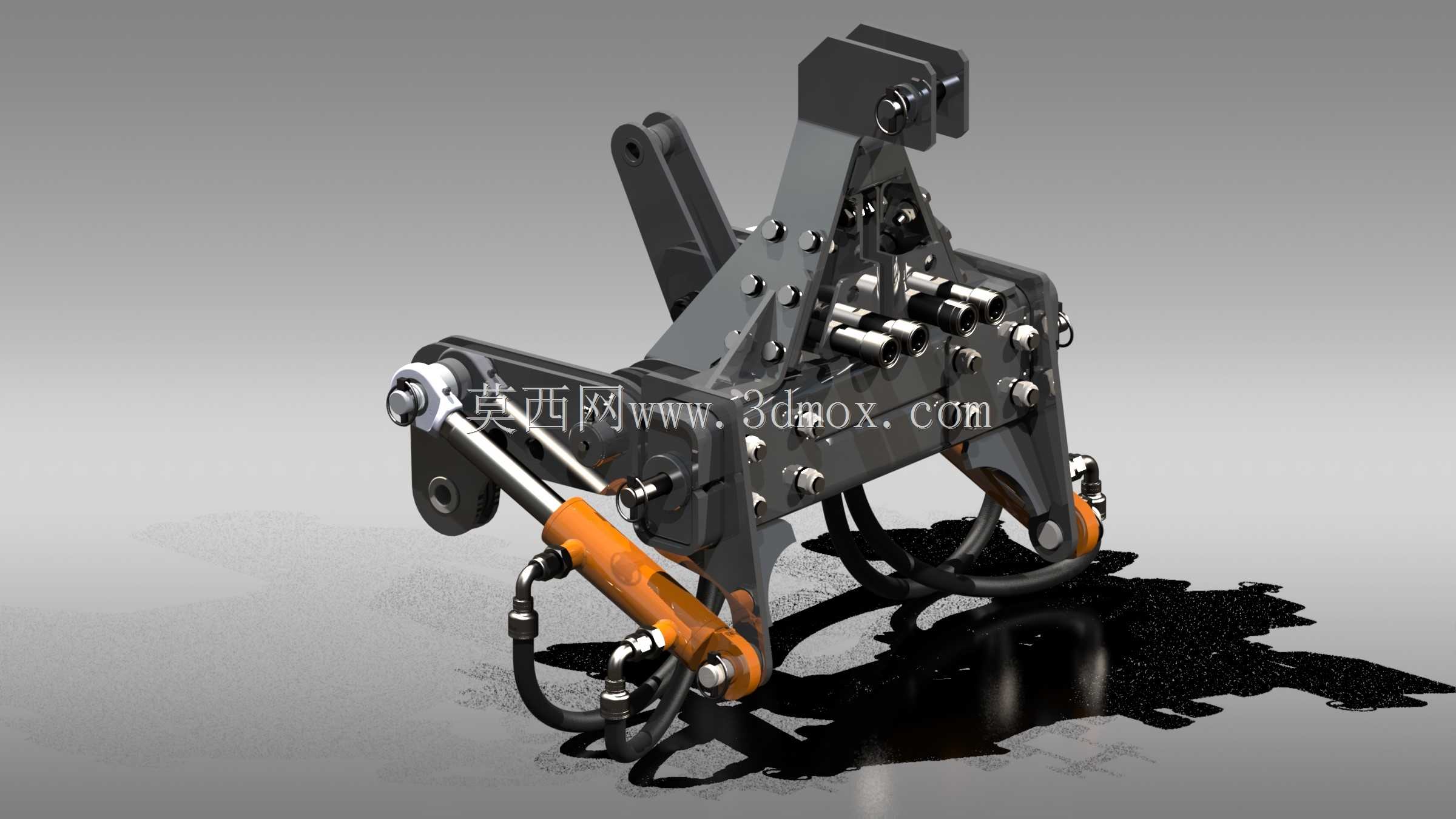

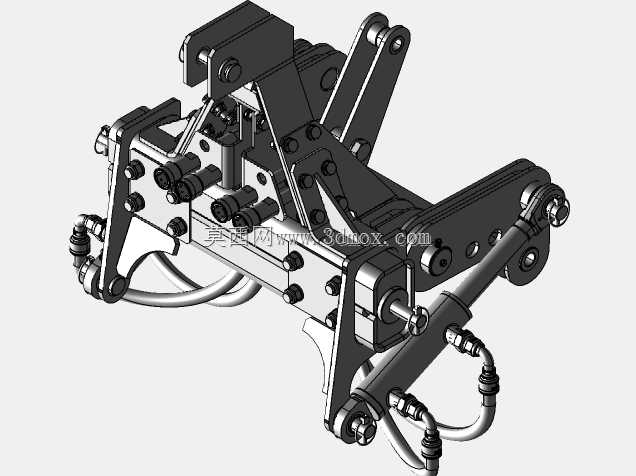

这款紧凑型液压挂接装置是专为各类型农用拖拉机设计的通用配套作业连接机构，主要用于拖拉机与后置农机具之间的动力传输与挂载连接，解决不同规格农机具快速挂接、姿态调整的作业需求，适配农业生产中耕整、播种、收获等多类后置作业场景，能够有效降低农机具换装的操作难度，提升田间作业的换接效率。在实际农业作业场景中，该装置承担着拖拉机动力输出端与作业机具之间的连接枢纽作用，不同于传统的固定式悬挂结构，它集成了多组液压执行元件，可通过液压油路驱动实现挂接位置的角度微调与锁止动作，操作人员无需手动反复调整挂接销孔对位，仅通过驾驶室内的液压操控手柄即可完成挂接姿态的调整，大幅减少了机具换装时的人工操作强度，尤其适合地块分散、需要频繁更换作业机具的小规模农业生产场景。从功能特性来看，该装置设置了四组爆破液流供给联结结构，可在挂接作业机具的同时同步为带液压驱动功能的农机具输送液压动力，无需额外布置外接液压管路，同时支持挂载附件实现70度范围内的旋转调整，能够适配不同作业角度需求的农机具，无论是需要水平作业的旋耕机具，还是需要倾斜角度调整的开沟、起垄机具，都能通过该装置的角度调节功能匹配最佳作业姿态，保证作业精度与作业效果。在设计思路上，该装置采用紧凑化的集成布局，将液压油缸、连接支架、锁止机构、油路管路全部整合在统一的安装框架内，避免了外露结构在田间作业时被作物秸秆、泥土缠绕卡滞的问题，所有铰接转动位置都设置了密封防尘结构，能够适应田间多尘、泥泞的恶劣作业环境，延长部件的使用寿命。装置的整体重量为85kg，长度方向尺寸为500mm，宽度方向尺寸为750mm，高度方向尺寸为650mm，安装边界完全匹配主流马力段拖拉机的后置三点悬挂安装点位，无需对拖拉机原有安装结构进行改装即可直接固定安装，不会超出拖拉机后部的安全外廓尺寸，避免作业过程中出现刮蹭田埂、作物的问题。装置的液压管路采用耐油耐压的橡胶软管布局，配合金属铰接接头实现油路的密封连通，油缸伸出端设置了防尘护套，避免田间泥沙进入油缸缸体造成密封件磨损，所有连接销位都采用了耐磨衬套设计，长期承受重载挂接时也能减少铰接位置的磨损量，保证挂接间隙始终处于合理范围，避免作业过程中机具出现异常晃动。
