拖拉机挂载式混凝土搅拌设备设计

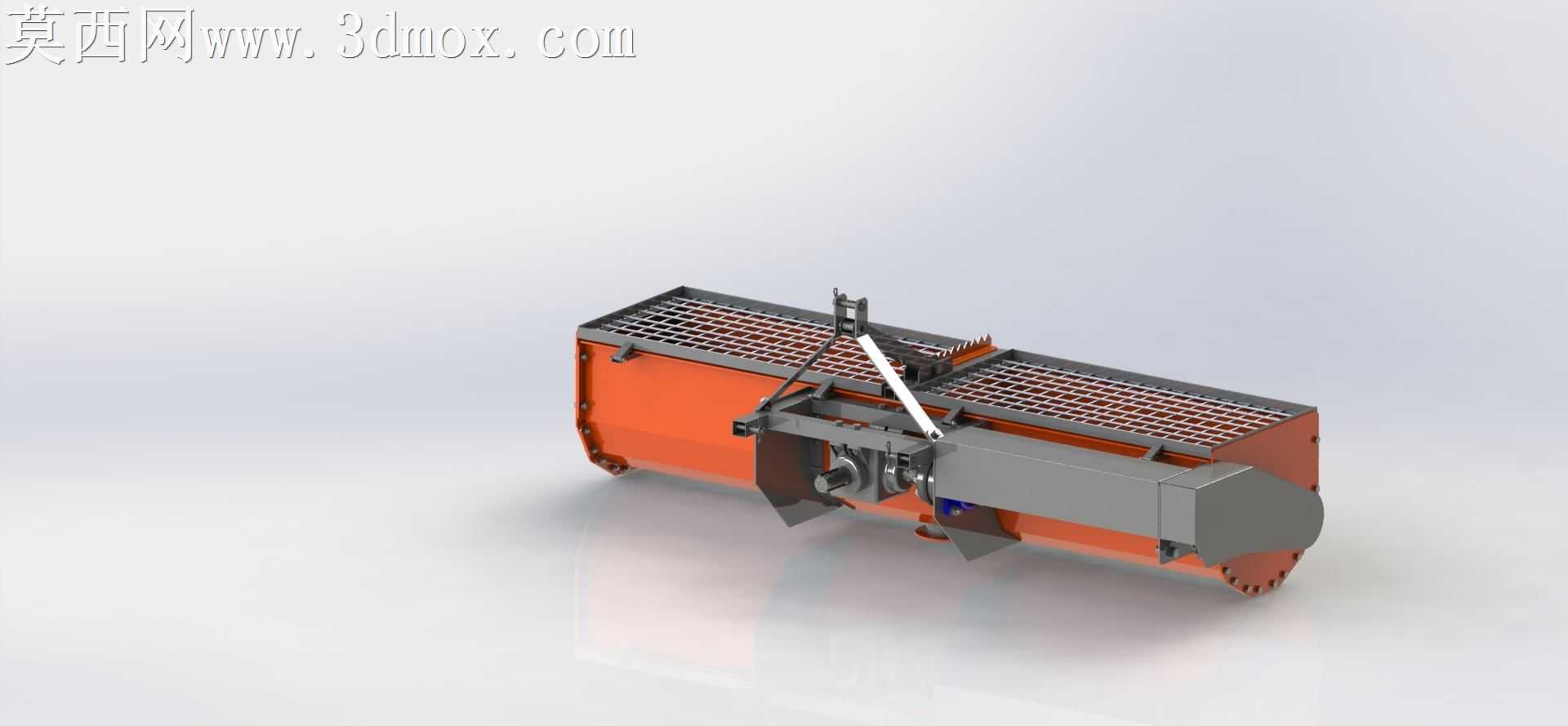

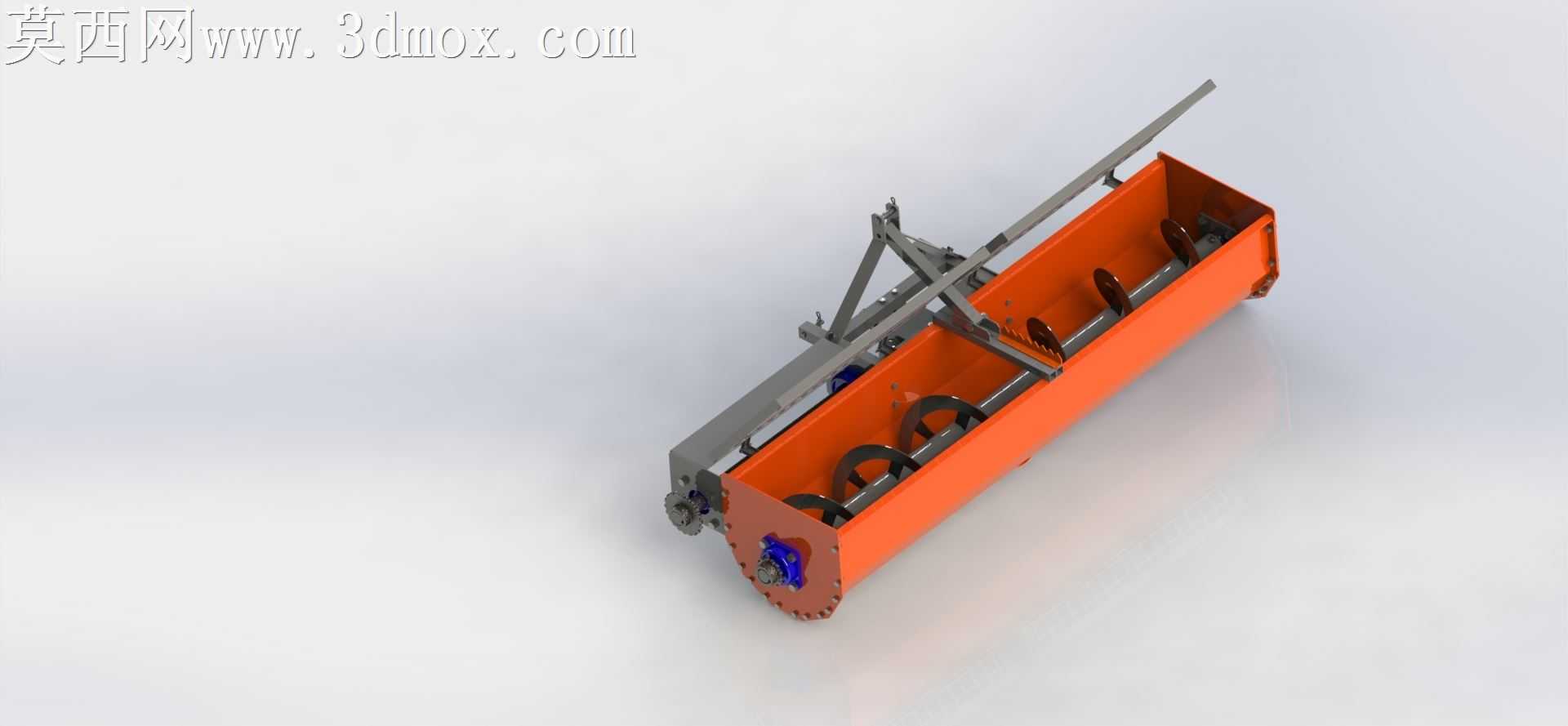

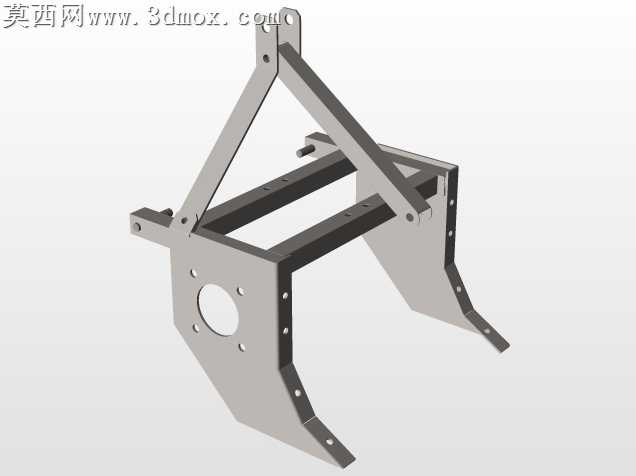

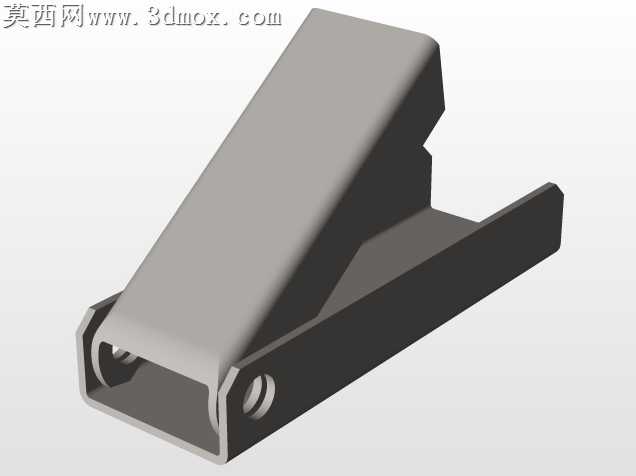

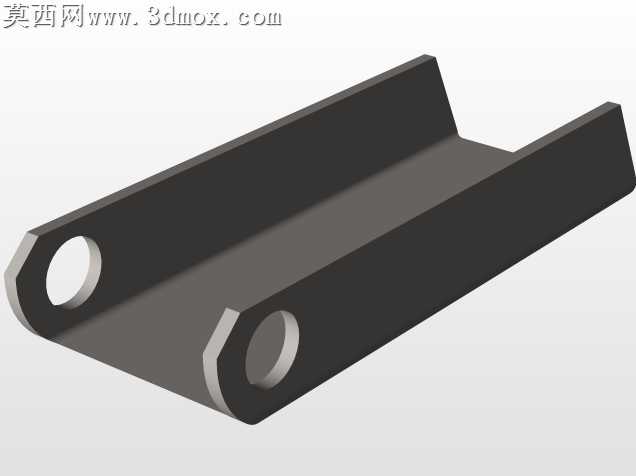

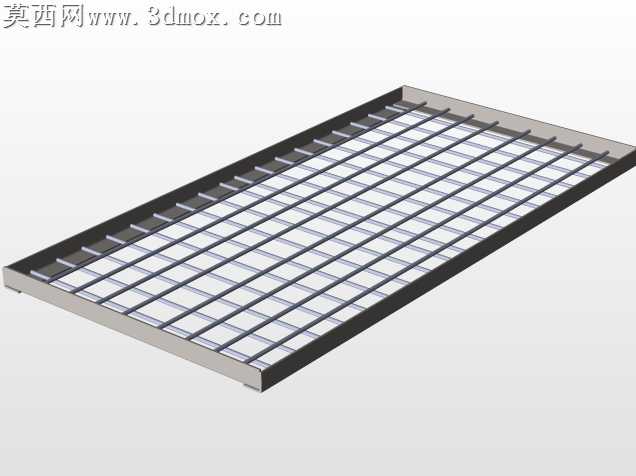

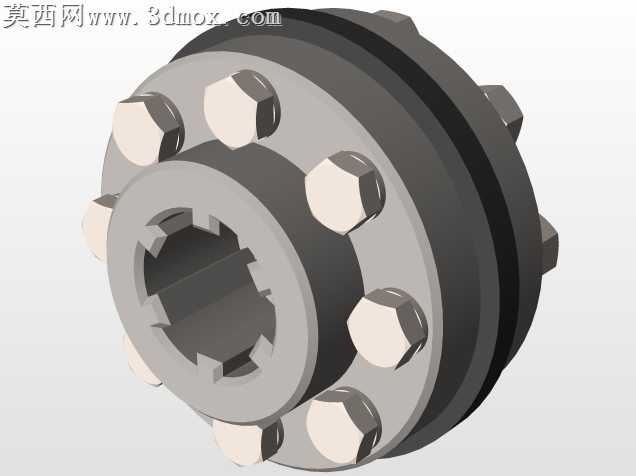

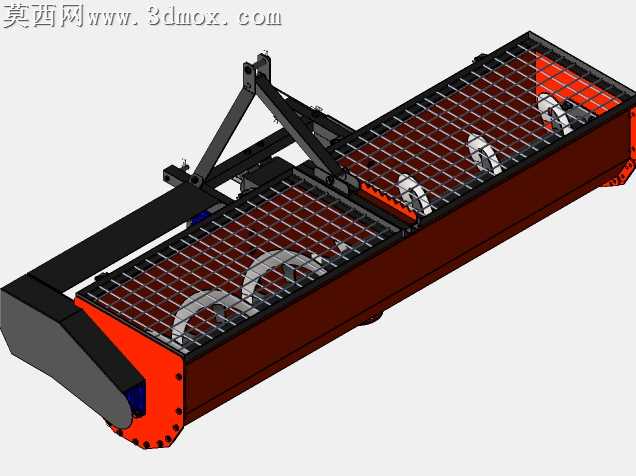

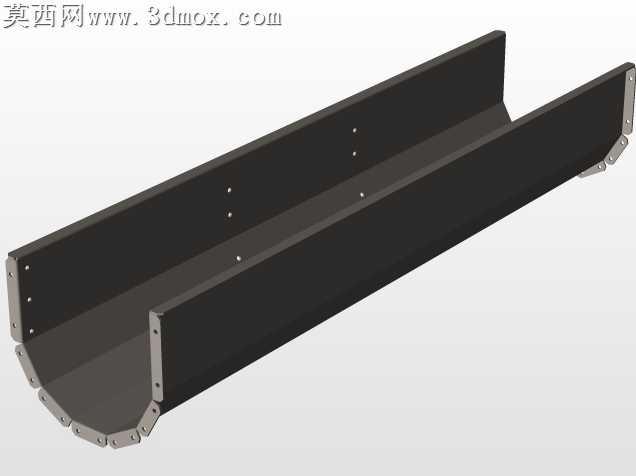

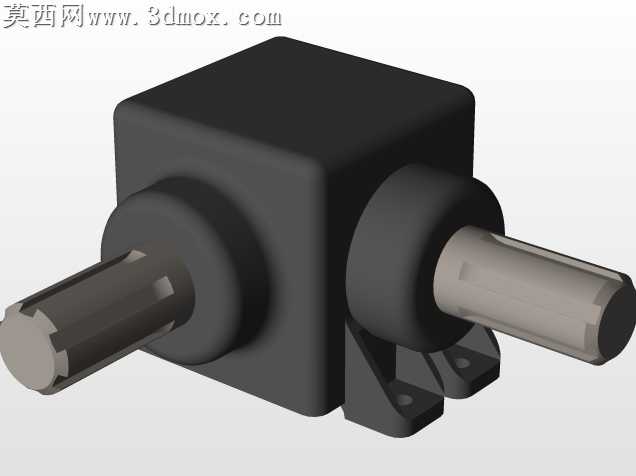

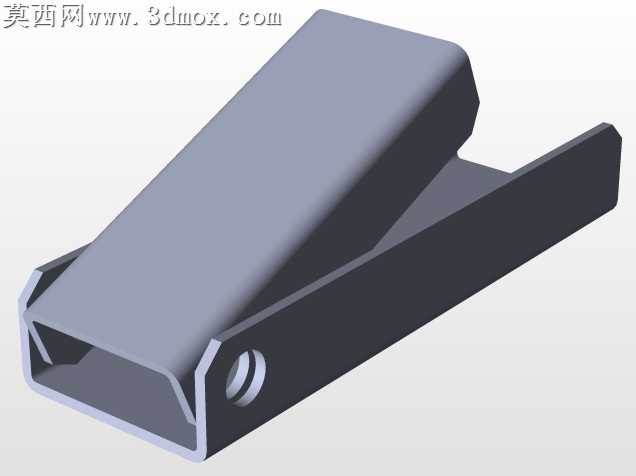

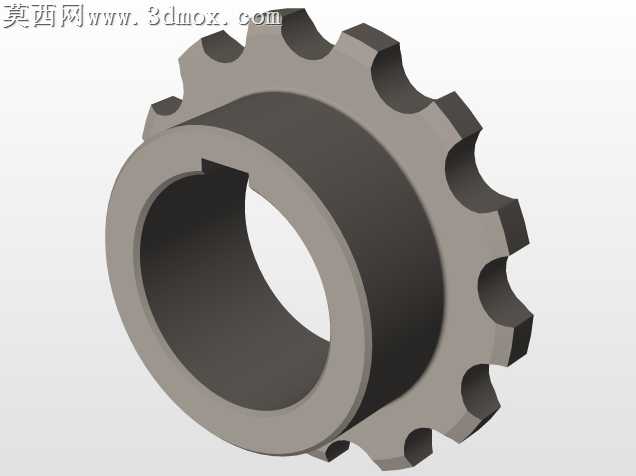

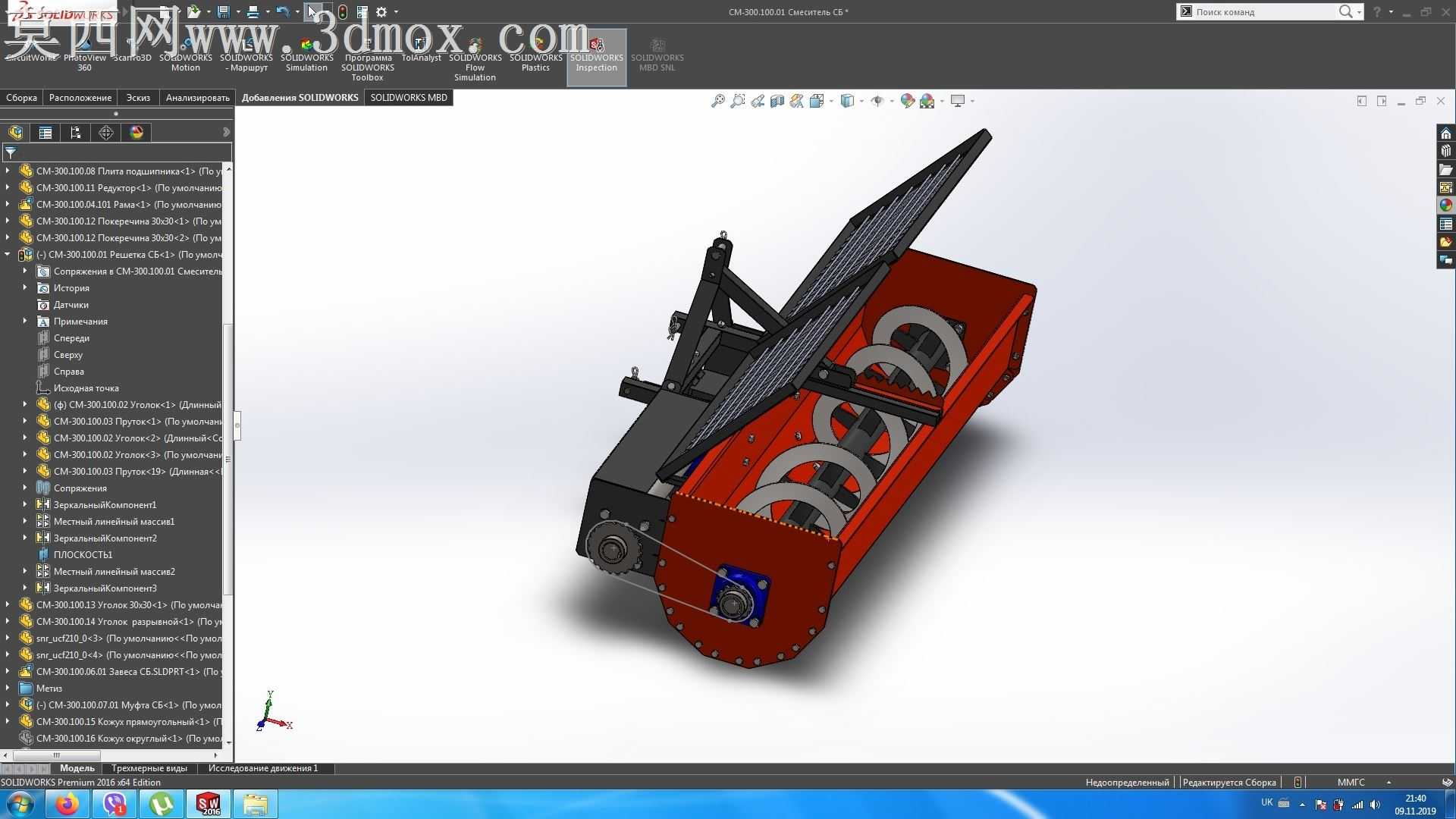

本作品采用SolidWorks完成全参数化三维建模，建模过程遵循农用工程机械的实际设计逻辑，首先完成整体装配基准的搭建，以拖拉机后悬挂挂载接口为装配定位基准，逐一完成料斗壳体、传动组件、搅拌作业结构、防护格栅、挂载连接架的零件建模与装配约束，所有零件间的配合关系完全匹配实际机械装配要求，不存在干涉错位问题。渲染阶段采用工程产品常用的写实材质方案，料斗主体壳体赋予哑光橘红色金属漆材质，还原农用工程机械的常规涂装特征，传动箱体、挂载连接架等结构件赋予深灰色哑光铸铁材质，表面添加细微的铸造肌理质感提升真实度，顶部防护格栅采用镀锌金属材质，呈现带细微反光的银灰色金属质感，搅拌作业端的外露传动部件做了金属切削加工面的材质区分，与铸造件形成视觉差异。场景搭建采用简洁的浅灰色反光地面，搭配柔和的均匀布光方案，清晰呈现设备的整体结构轮廓与各部件的衔接关系，无多余光影干扰结构展示。结构设计上，该设备为拖拉机驱动的挂载式混合搅拌设备，料斗有效容积设定为0.15立方米，适配小型农用、乡村零散工程的混凝土搅拌作业需求，动力输入接口与拖拉机后输出轴的机械结构匹配，通过齿轮传动组将动力传递至料斗内部的搅拌构件，实现混凝土物料的均匀混合；顶部设置格栅式防护结构，避免大块物料直接投入造成搅拌卡滞，同时防止作业过程中物料飞溅；挂载连接架采用高强度钢结构设计，设置多组铰接固定点位，保证设备挂载在拖拉机上作业时的结构稳定性，可跟随拖拉机移动转场，适配零散作业点的灵活使用需求。建模过程中对所有传动部件做了运动仿真校验，确认动力传递路径顺畅，搅拌构件的运动轨迹无干涉，料斗的出料角度、挂载后的离地间隙均符合农用机械的实际使用参数要求，整体模型结构完整，各零件特征清晰，可用于结构展示、作业原理演示以及后续的工程优化参考。
