BT50锥度数控加工中心专用拉钉

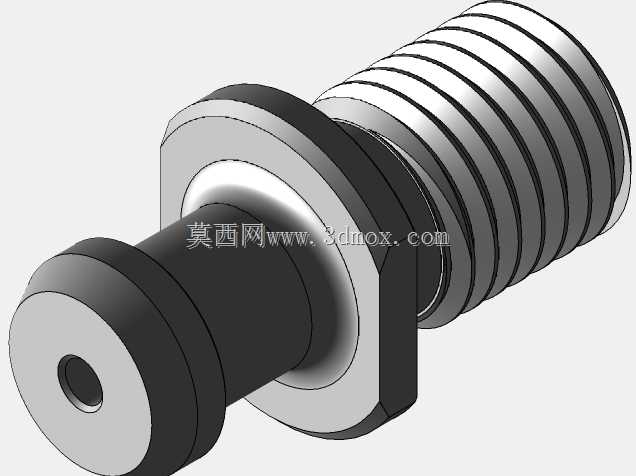

这款牵引螺柱也就是行业内常说的数控拉钉，是数控加工中心主轴与刀具刀柄连接的核心受力部件，主要适配BT50规格50度锥度的主轴接口，可配套Kennametal系列刀具使用，能够完美适配旧款三井精工VS5A型号加工中心的主轴装刀结构，在立式、卧式数控铣削加工场景中承担着刀柄拉紧、定位传递扭矩的关键作用，是数控加工环节中保障刀具装夹稳定性、避免加工过程中掉刀、振刀的核心基础零件。从实际功能特性来看，该拉钉的结构设计完全匹配BT锥度主轴的拉紧机构动作逻辑，左端带中心通孔的拉头结构是主轴拉爪的直接夹持部位，中心通孔可兼容主轴内冷通道的输送需求，能够将冷却介质直接通过拉钉中心输送至刀柄内部，最终直达刀具切削刃位置，满足高速加工过程中的内冷供给要求，大幅提升深腔加工、高速铣削场景下的冷却排屑效率。中间的六角法兰结构是拉钉安装时的受力卡位部位，安装时可通过扳手卡持该部位施加标准扭矩，将拉钉牢固锁紧在刀柄尾部的对应螺纹孔内，法兰端面与刀柄尾部端面完全贴合，既能够保证拉钉与刀柄的同轴度精度，也可承担拉紧状态下的轴向限位作用，避免拉钉拧入深度超标影响拉紧行程。右端的外螺纹段完全适配BT50刀柄尾部的标准内螺纹规格，螺纹精度满足通用装配件的公差要求，可保证螺纹旋合过程顺畅无卡滞，旋合后螺纹副的配合间隙控制在合理范围内，避免高速旋转过程中因螺纹间隙产生的振动偏移。从设计思路层面，这款拉钉完全遵循BT刀柄拉钉的通用设计规范，同时针对三井精工VS5A机型的主轴拉紧行程做了适配优化，各段轴径的尺寸公差、过渡圆角的设计都充分考虑了拉紧状态下的应力分布，在拉爪夹持的颈部位置做了圆角过渡处理，避免应力集中导致的拉钉断裂风险，整体材质选用高强度合金结构钢，表面做硬化处理，能够承受主轴拉紧时数千牛的轴向拉力，同时耐受长期反复拉紧松开动作带来的磨损，保证长期使用的可靠性。从安装边界来看，该拉钉的整体长度、各段直径都严格匹配对应机型的主轴内部空间尺寸，安装后拉钉伸入主轴内部的长度不会与拉爪后端结构产生干涉，法兰端的外径尺寸不会超出刀柄尾部的安装沉孔范围，可保证拉钉安装后完全隐藏在刀柄尾部与主轴锥孔的配合空间内，不会对刀柄的锥面贴合精度产生任何影响，能够保证刀柄与主轴锥面的接触面积达到标准要求，保障刀具装夹后的径向跳动精度满足精密加工的需求。在实际加工场景中，这款拉钉可适配钢件、铸铁、有色金属等多种材质的铣削、钻削、镗削加工工况，即使在重载粗加工、高速精加工的不同场景下，都能稳定保持拉紧力，为加工过程的稳定性提供基础保障。
