带圆弧顶U型铰接安装座结构设计

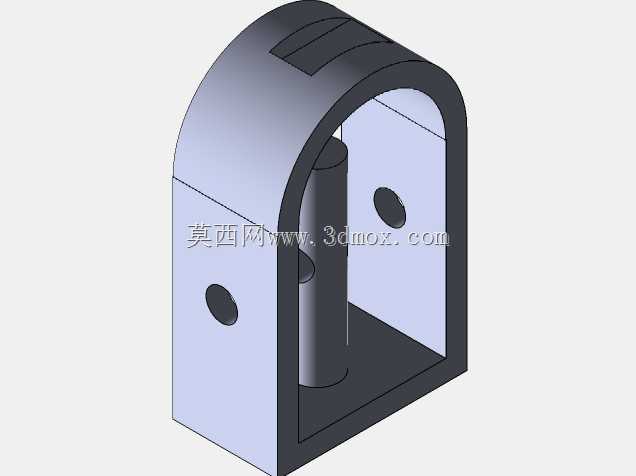

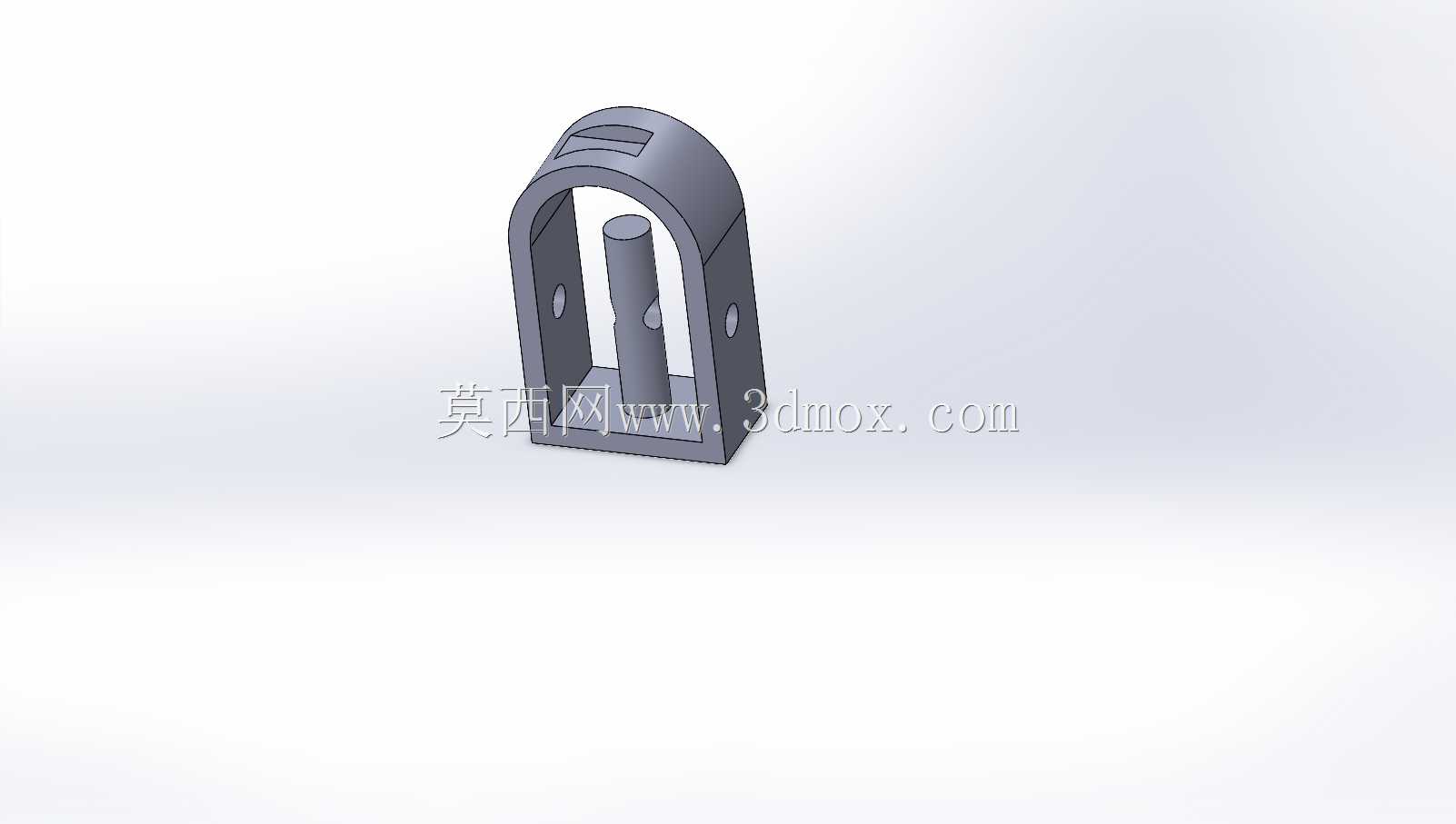

该构件属于机械装配体系中的铰接类支撑安装座，主要应用于各类需要实现轴类零件铰接转动、部件相对摆动的机械连接场景，常见于小型自动化设备的连杆传动端、工装夹具的活动压臂连接位、小型输送线的挡停机构铰接处，也可作为教学演示类机械结构的基础承载构件，为转动副提供稳定的安装定位基准。从实际用途来看，该构件核心作用是为内置的圆柱销轴提供封闭的安装容纳空间，通过两侧壁的定位孔实现销轴的径向固定，让穿过销轴的外部活动件可以围绕销轴轴线完成设定角度范围内的摆动动作，同时U型的开口结构能够为活动件预留充足的摆动避让空间，避免运动过程中出现结构干涉。在功能特性上，该构件采用圆弧封顶的U型一体式结构设计，相比直角封顶的同类结构，圆弧过渡能够有效降低拐角处的应力集中系数，在承受销轴传递的径向载荷时，应力分布更加均匀，可提升构件的抗疲劳使用寿命；两侧壁对称布置的通孔为销轴安装提供同轴定位基准，保证销轴安装后无偏斜，降低转动副的摩擦损耗；构件底部为平整的安装基面，可通过螺栓连接或焊接的方式固定在设备的安装基板上，保证整体连接的刚性。设计思路上，该构件以参考几何的空间定位逻辑为核心，首先确定内部销轴的安装轴线作为核心基准，围绕该基准向外偏移设定的壁厚尺寸生成两侧支撑壁与底部、顶部的连接结构，圆弧顶部的曲率半径与两侧壁的外边缘保持平滑衔接，既保证结构强度，也兼顾了外形的规整性；两侧壁的定位孔采用同轴度约束设计，确保孔位的位置精度满足销轴的装配公差要求，内部空腔的宽度尺寸根据铰接活动件的厚度预留合理的配合间隙，既避免间隙过大导致活动件晃动，也防止间隙过小出现运动卡滞。从外形尺寸与安装边界来看，该构件整体轮廓为下部方正、上部圆弧过渡的U型结构，横向宽度、纵向深度与整体高度的比例适配小型铰接场景的安装空间需求，底部安装基面的尺寸能够覆盖常规的螺栓安装孔位布局，安装时仅需在固定基板上对应位置加工匹配的螺纹孔即可完成固定，不需要额外的适配转接件；两侧定位孔的孔径适配常用规格的圆柱销轴，可直接与标准销轴配合使用，降低配件的采购与加工成本；内部空腔的深度可容纳常规厚度的铰接臂，满足多数小型机械铰接结构的装配尺寸要求。
