带周向安装凸台的环形法兰连接座

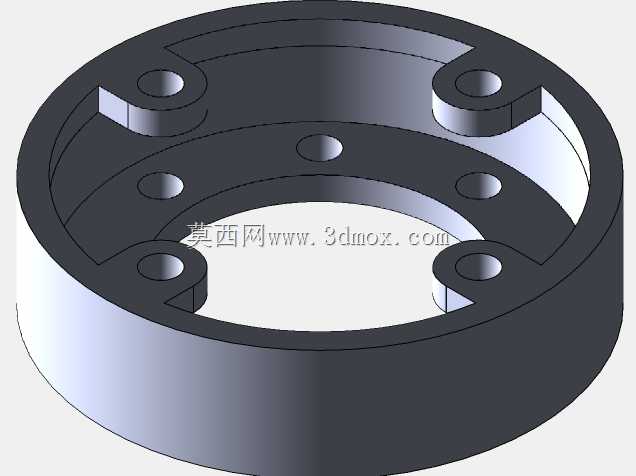

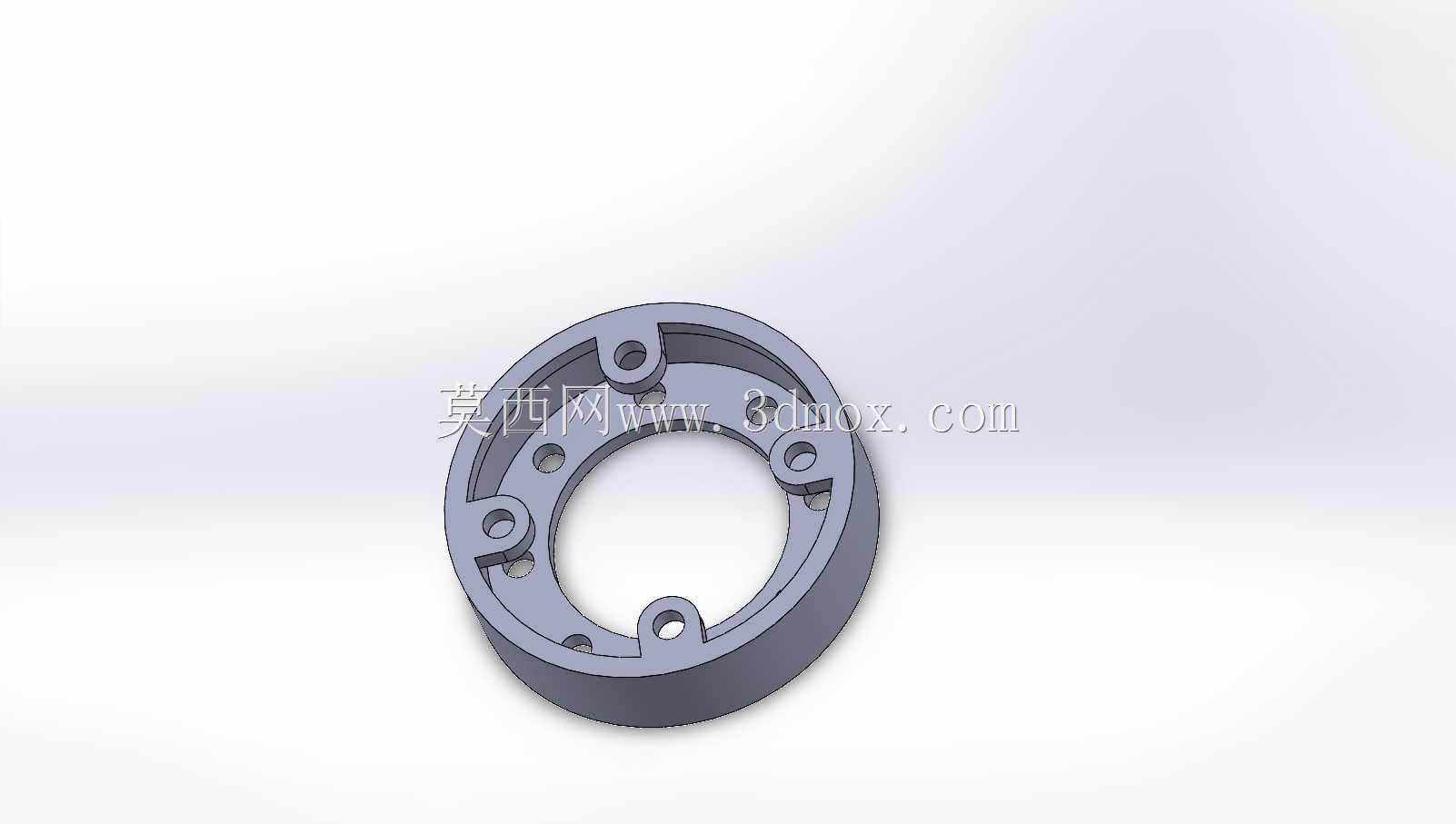

该环形法兰连接座主要应用于工业传动、管路对接、工装夹具定位等场景中，作为两部件之间的中间衔接承载构件使用，能够在轴向实现部件间的精准对位，同时通过周向分布的连接结构传递扭矩与轴向载荷，保障对接部件的同轴度与连接稳定性，避免设备运行过程中出现连接松动、偏移错位等问题。从实际用途来看，这类构件既可以作为气动回转接头的基体座体，承载密封组件与轴承的安装定位，也可以作为自动化设备中旋转工作台的过渡连接盘，衔接动力输出端与回转工作台面，还能用于液压管路的法兰对接场景，为管路连接提供均匀的压紧受力面，保障密封结构的压缩量均匀一致。在功能特性上，该零件采用中空环形结构设计，中心通孔可用于穿设线缆、管路、传动轴等构件，充分利用盘类零件的中心空间，减少设备整体的轴向尺寸占用；零件上端面周向均匀分布四组带半开放缺口的安装凸台，每个凸台上加工有同轴的沉头安装孔，既可以通过螺栓实现与对接部件的刚性连接，半开放的缺口结构也允许在不整体拆卸相邻部件的情况下完成该零件的拆装维护，降低设备检修的操作难度；凸台内侧的环形端面上还均匀分布四个小型定位孔，可用于安装定位销，实现与对接部件的高精度周向定位，消除螺栓连接的装配间隙，保障回转过程中的位置精度。设计思路上，该零件以圆形基体为基础，在保证整体结构强度的前提下，通过在非受力区域去除多余材料来控制零件自重，同时将安装凸台设计为高出基体端面的结构，既减少了连接配合面的加工面积，降低精加工的成本与加工周期，又能让凸台结构承受主要的连接压紧力，避免大面积端面配合出现平面度不足导致的密封失效、连接不稳问题；所有孔位均采用周向均布的排布方式，保障零件受力均匀，在承受周向扭矩时不会出现局部应力集中的情况，提升零件的抗疲劳使用寿命。从外形尺寸与安装边界来看，该零件整体为薄型圆盘结构，轴向厚度较小，适合安装在轴向空间紧凑的设备部位，最大外圆轮廓为安装的径向边界，安装时需预留出螺栓拆装的操作空间，中心通孔的直径为内部穿设构件的最大通过尺寸，上端凸台的高度决定了配合面的轴向定位高度，沉头孔的尺寸适配对应规格的内六角螺栓，小型定位孔适配标准圆柱销，所有安装结构的尺寸均符合通用机械设计的标准规范，能够直接与常规标准件配合使用，无需额外定制非标连接件。
