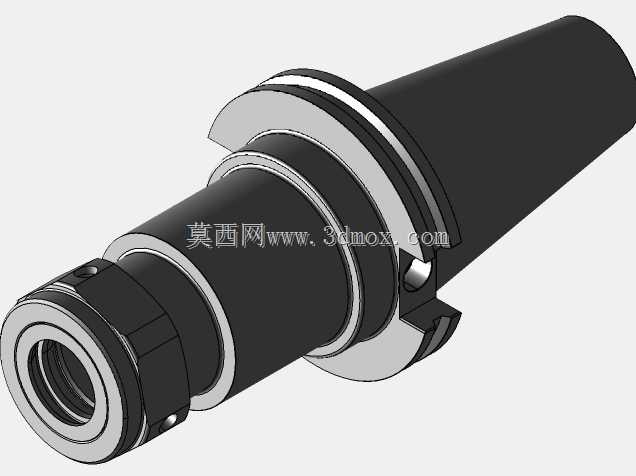

BT50锥柄ER夹头式数控刀柄结构

该款锥柄刀具夹持部件，主要应用于配备BT50主轴接口的立式加工中心、数控铣床、镗床等金属切削加工设备，是机床主轴与切削刀具之间的核心连接载体，承担刀具定位、扭矩传递、加工精度保持的关键作用，在模具钢加工、汽车零部件铣削、通用机械零件粗精加工等场景中广泛使用，能够适配不同直径的立铣刀、钻头、铰刀、镗刀等旋转切削刀具，满足多工序加工的快速换刀与装夹需求。

从功能特性来看，该部件采用标准BT50锥度配合结构，锥面与主轴内锥孔贴合实现径向与轴向的精准定位，配合法兰端的拉钉结构可被主轴拉爪牢固锁紧，高速旋转时具备优秀的同轴度保持能力，可有效降低加工过程中的刀具振颤，提升工件表面加工质量与刀具使用寿命。前端采用ER型弹性夹头锁紧结构，通过旋紧锁紧螺母即可压缩弹性夹套实现对不同柄径刀具的抱紧，装夹操作便捷，夹持力稳定，能够可靠传递主轴输出的切削扭矩，避免重切削工况下刀具打滑窜动。

在设计思路上，该结构完全遵循BT刀柄的通用接口规范，锥柄部分的锥度、法兰尺寸、键槽位置均匹配标准BT50主轴的安装要求，可直接适配各类同规格机床主轴无需额外改造。整体采用阶梯轴式结构布局，从锥柄端到夹持端依次设置拉钉安装位、法兰定位面、锁紧螺母配合段、夹头安装腔，各段同轴度公差严格控制在微米级，保证刀具装夹后的径向跳动满足精密加工要求。考虑到实际加工中的冷却需求，部分结构预留了内冷通道安装空间，可适配中心出水刀具，将切削液直接输送至切削区域，提升高速加工时的冷却排屑效果。

从安装边界来看，该刀柄锥柄大端直径符合BT50标准尺寸，法兰端外径与主轴端面贴合尺寸匹配通用机床的主轴端盖间隙，整体长度适配常规刀库的换刀空间，不会出现换刀干涉问题。前端锁紧螺母的外径控制在ER夹头标准尺寸范围内，可配合对应的ER扳手完成锁紧操作，夹头安装腔的深度适配对应规格ER夹头的长度，保证刀具插入深度足够，装夹稳定可靠。各配合面均做了高精度磨削处理，表面粗糙度满足配合要求，长期反复装夹仍能保持精度稳定性，适合批量加工场景下的长期高频使用。
