多色分件式可调成形机刀头结构

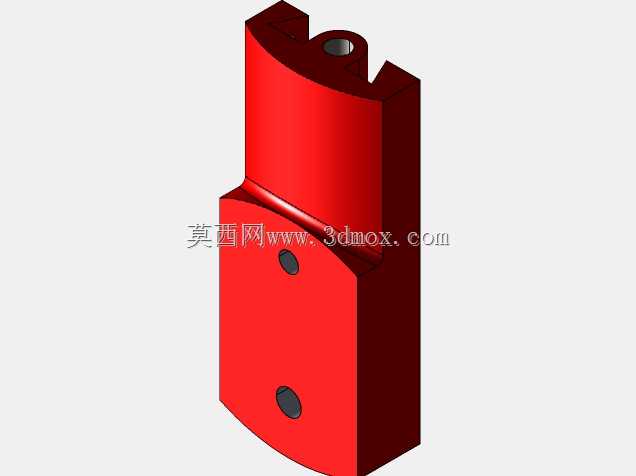

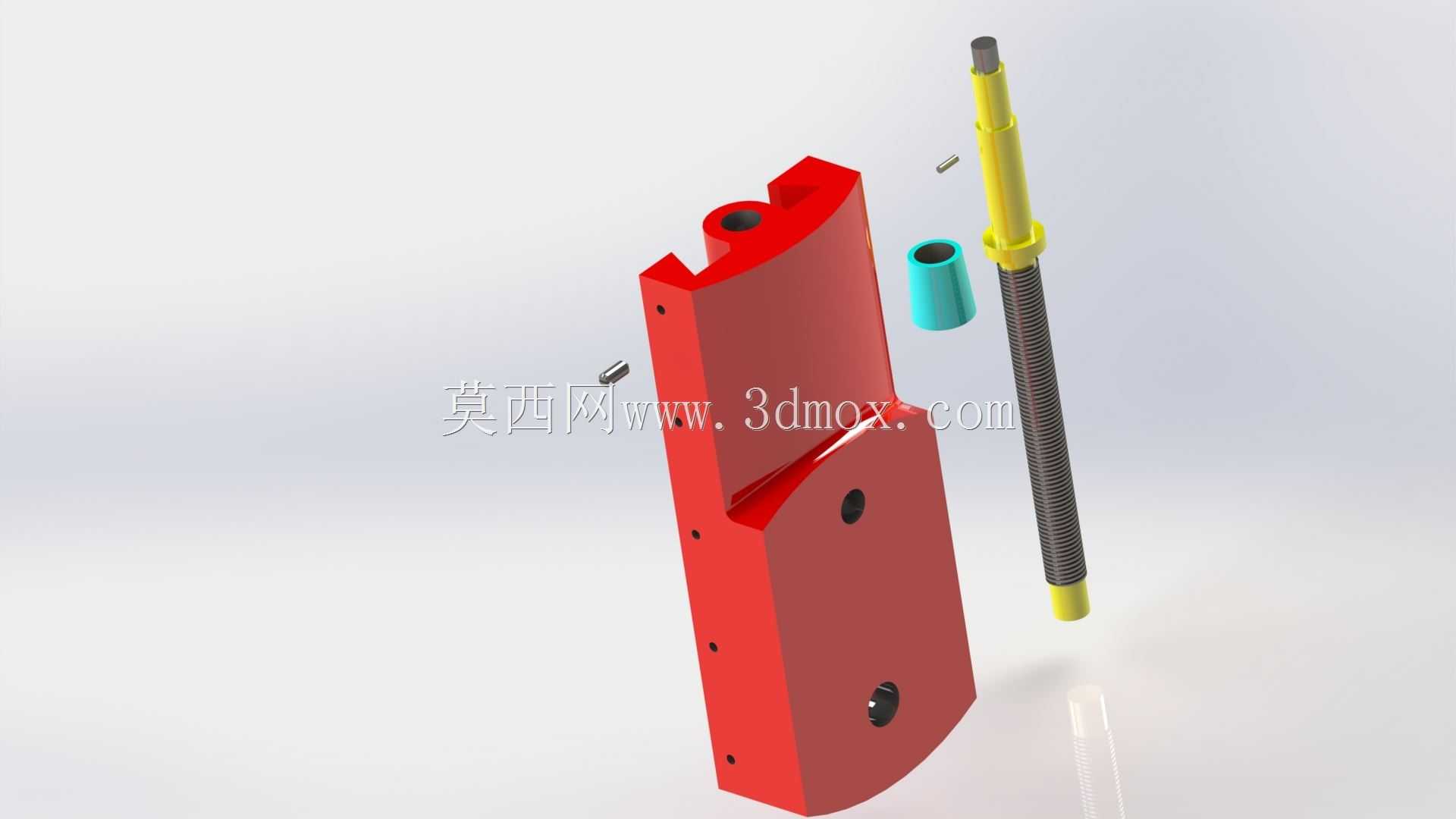

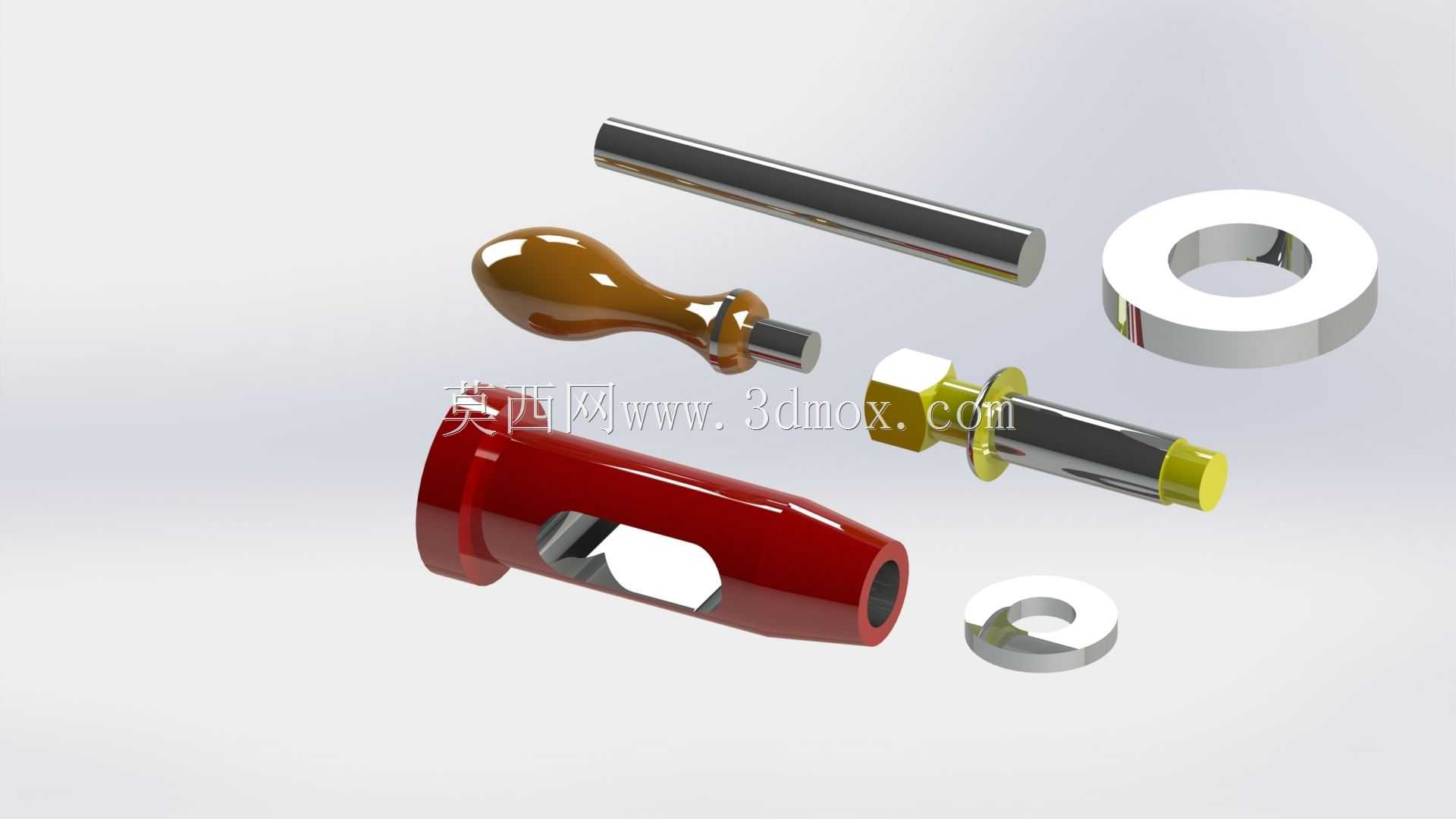

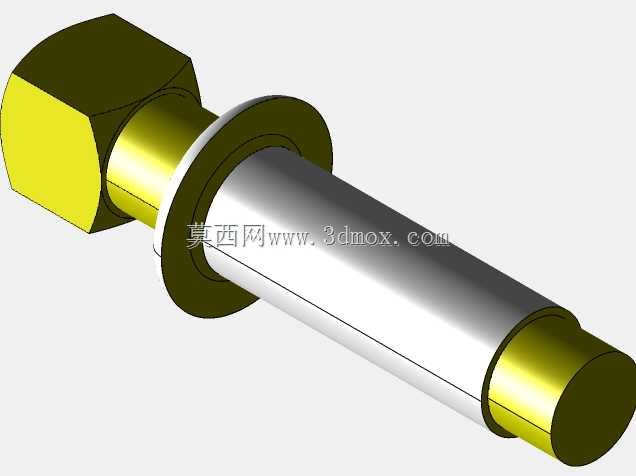

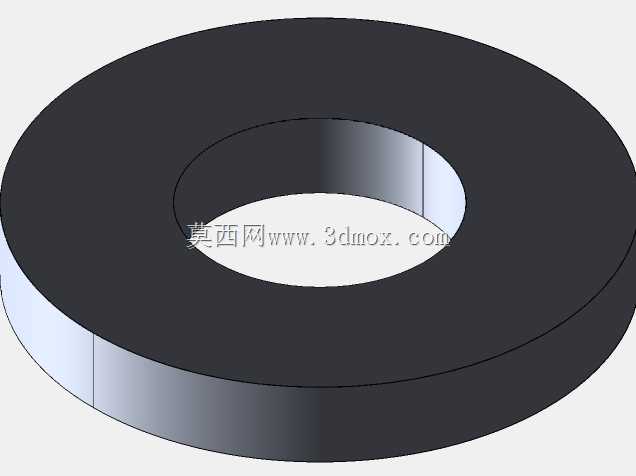

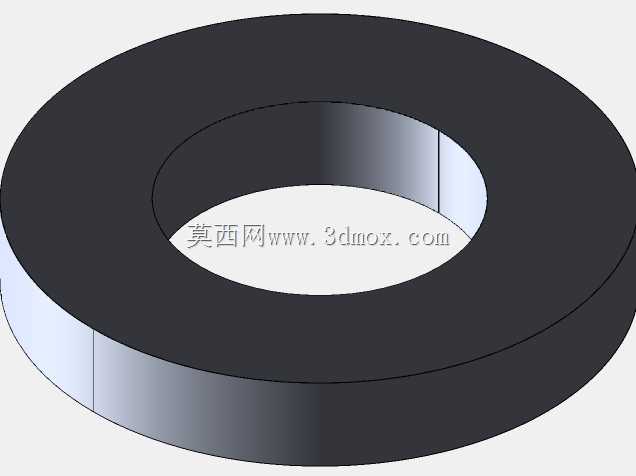

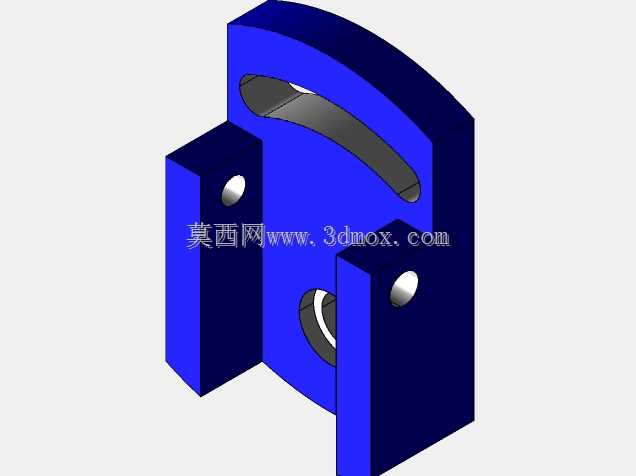

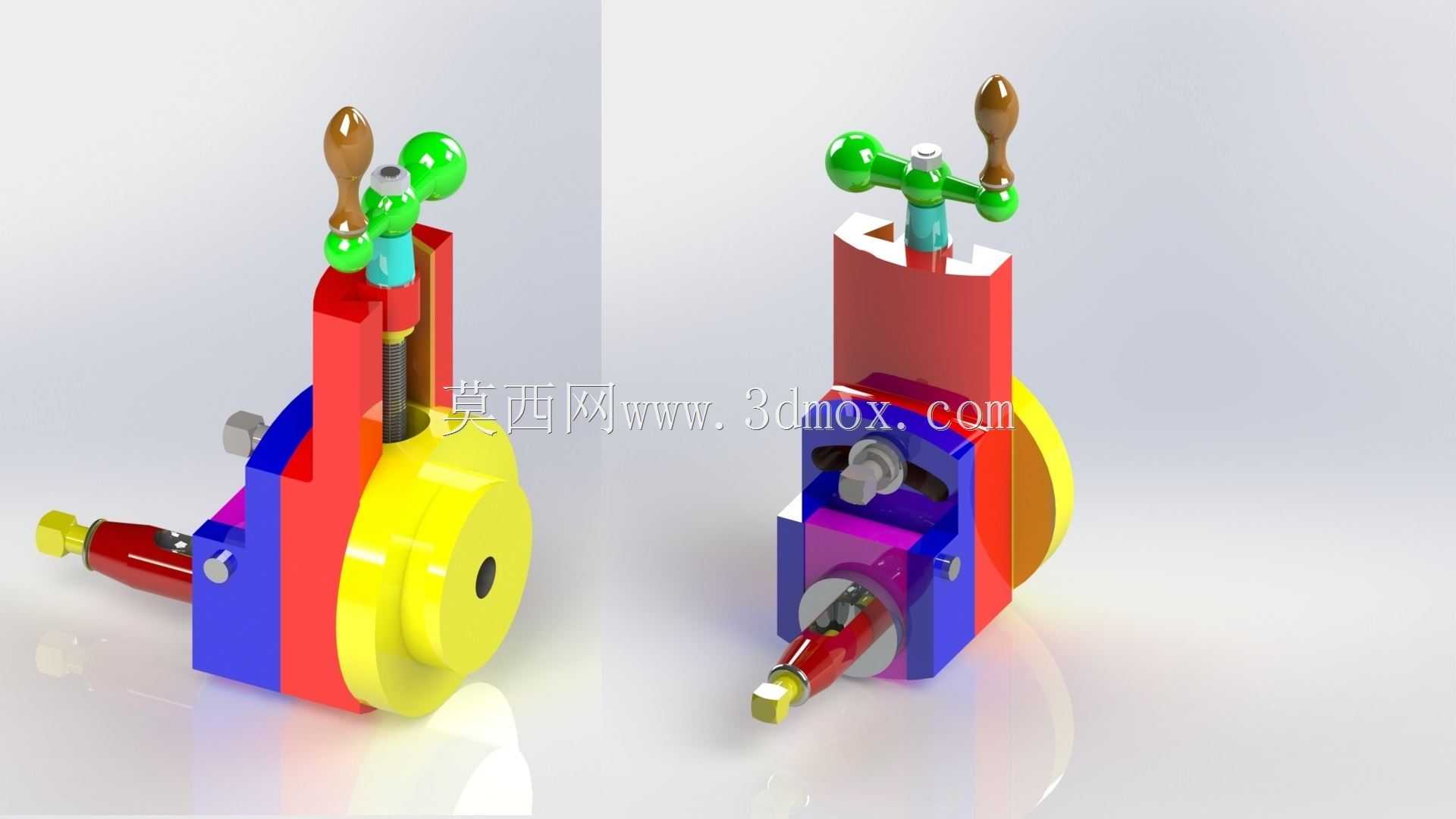

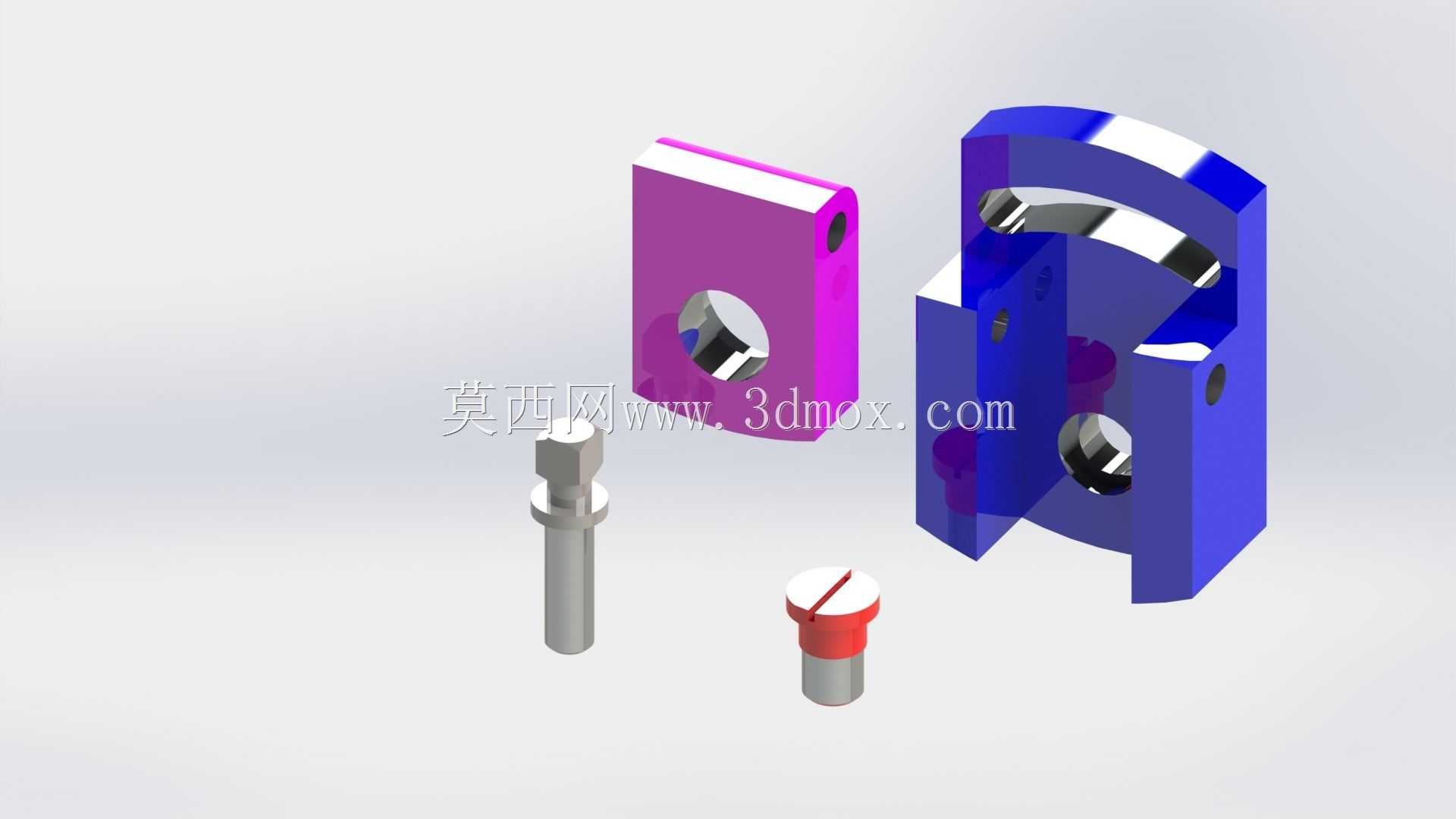

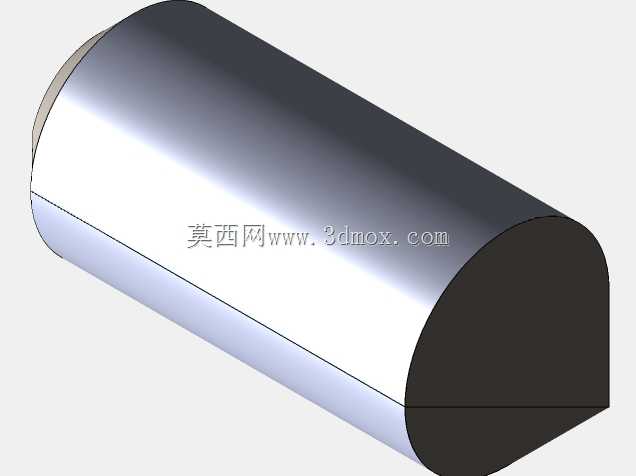

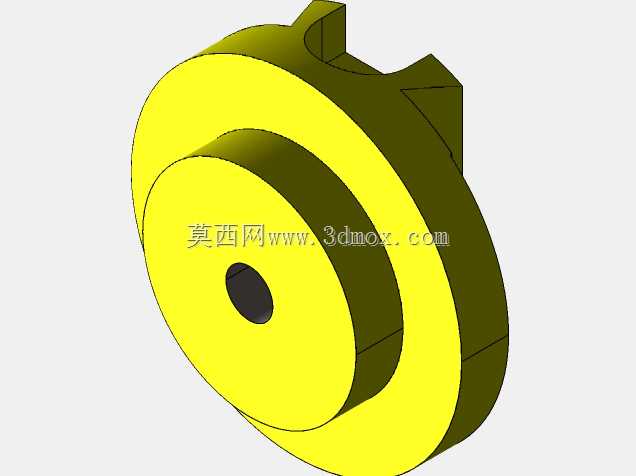

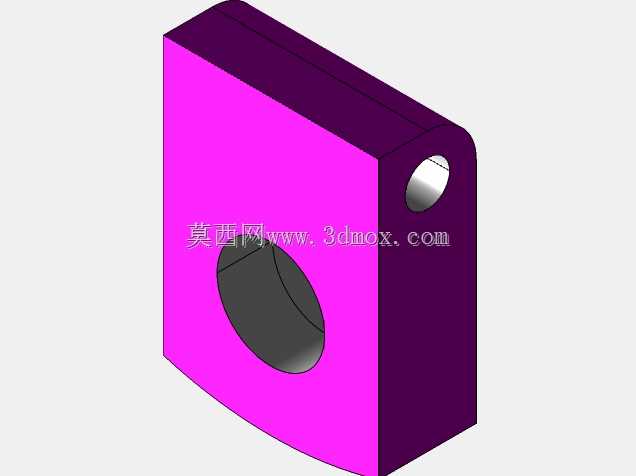

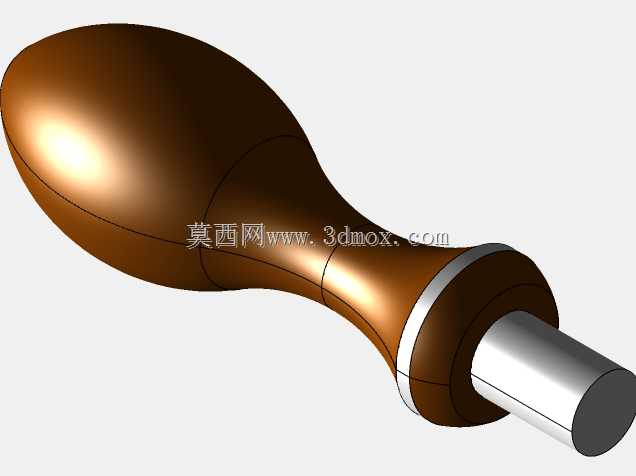

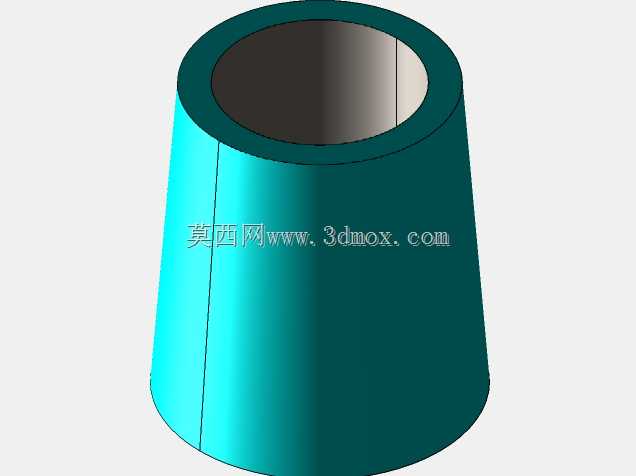

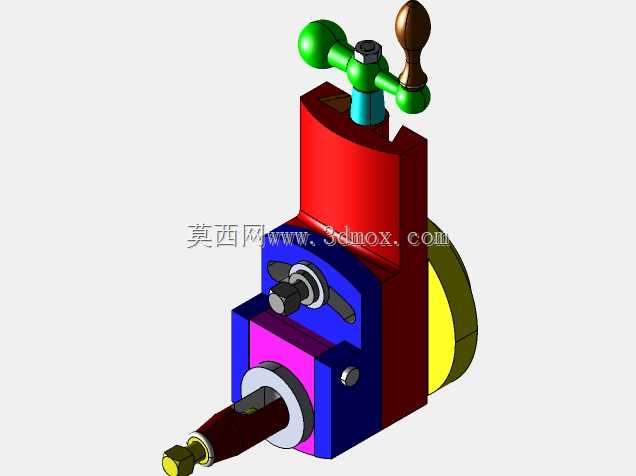

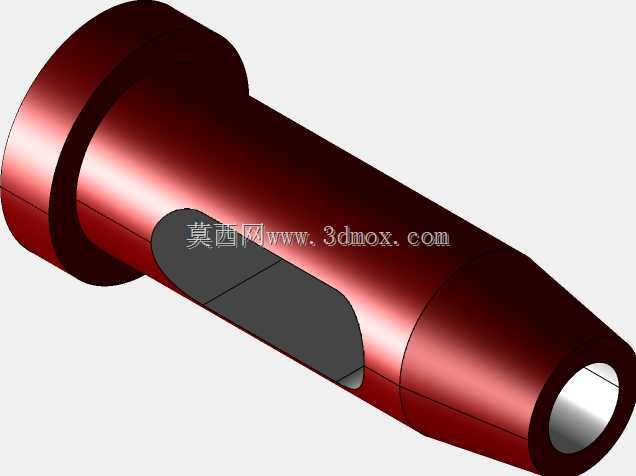

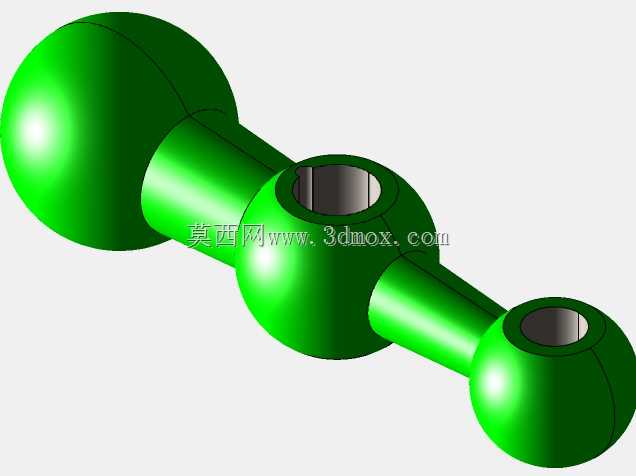

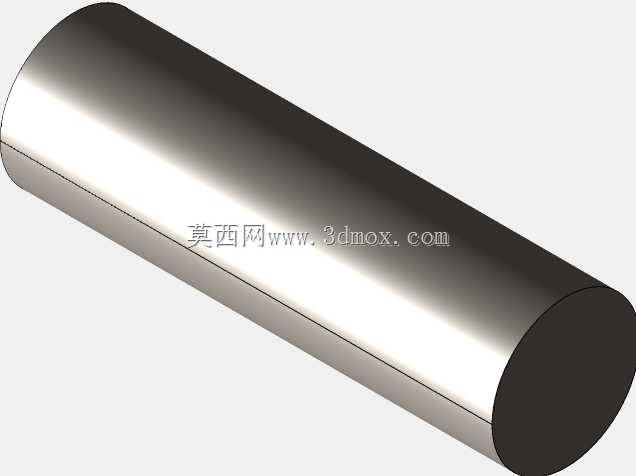

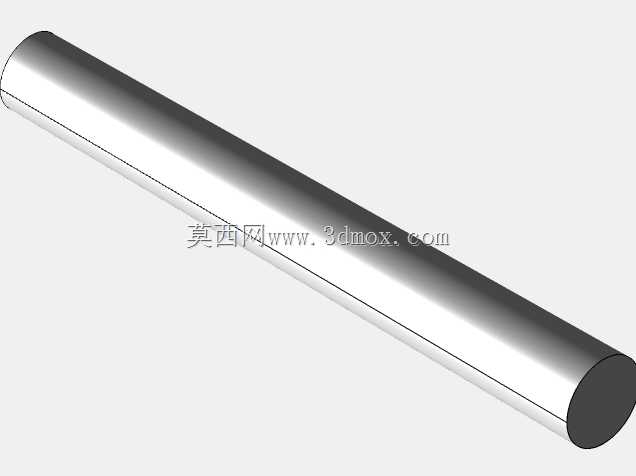

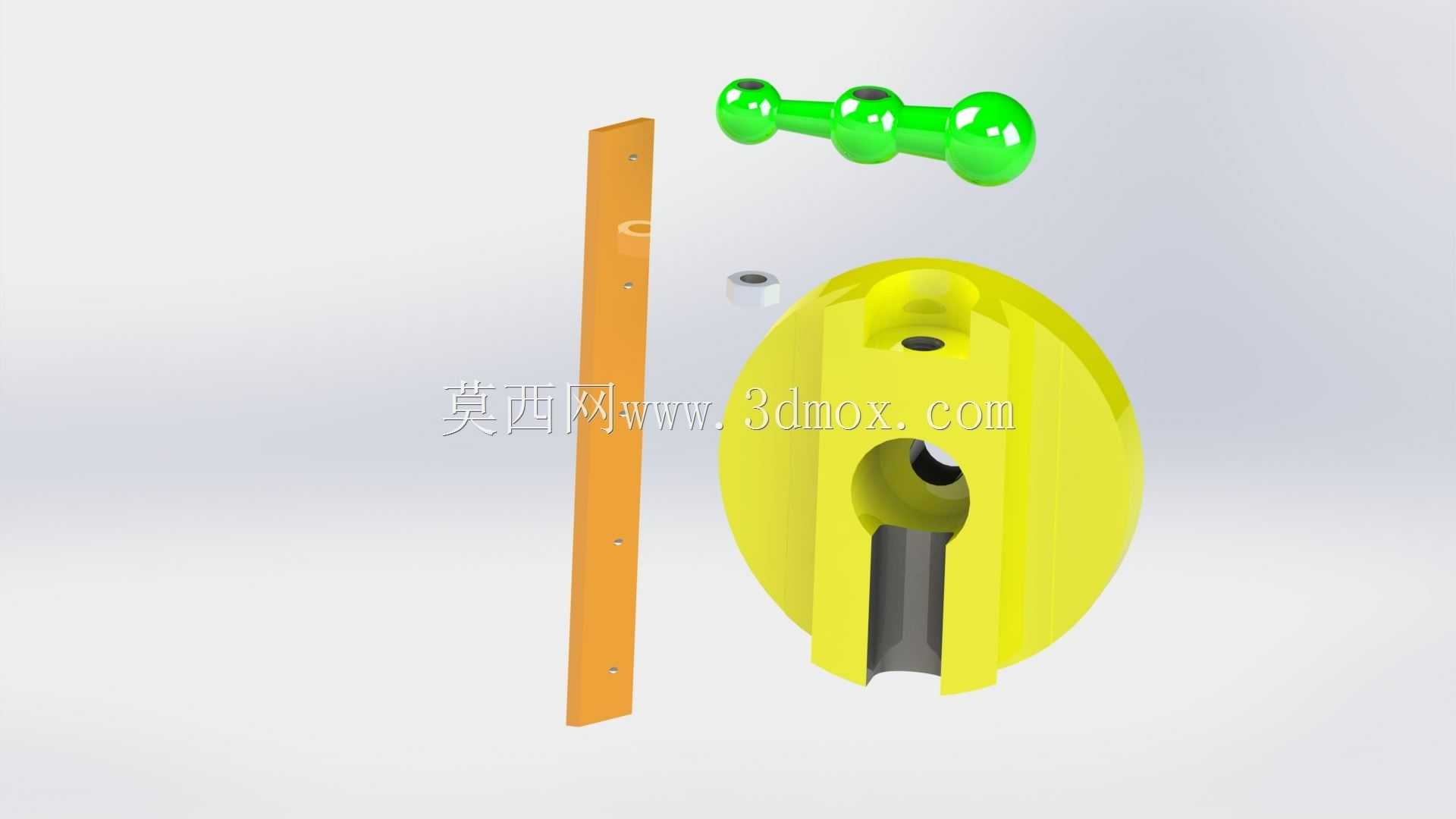

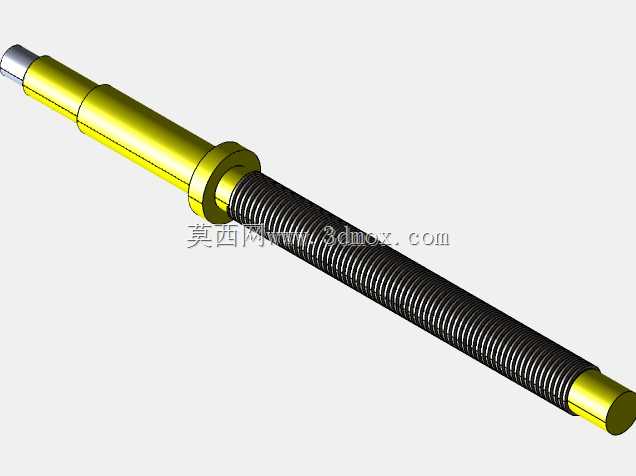

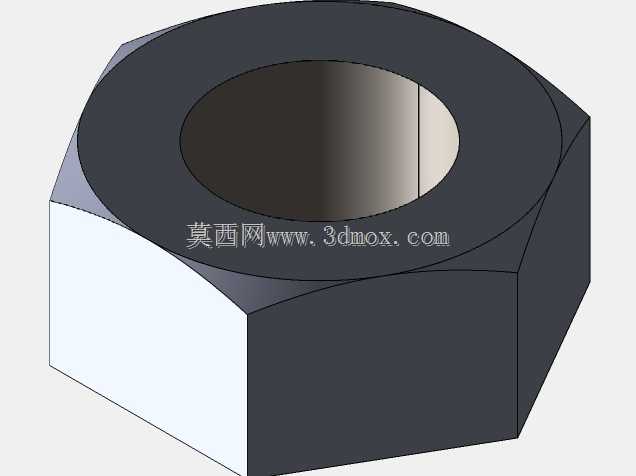

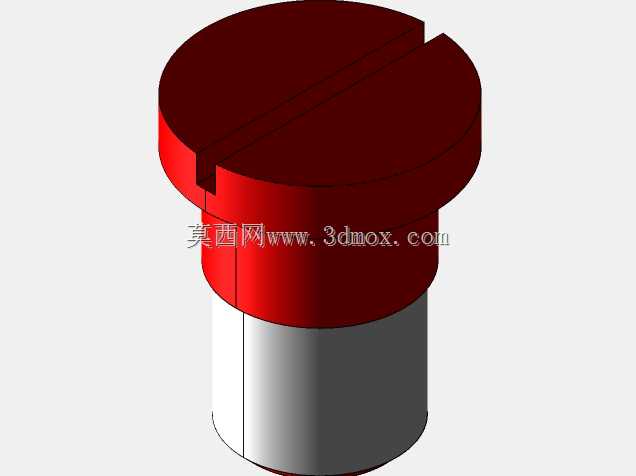

这款成形机刀头主要应用于金属切削加工领域的成形工序场景，适配常规台式、立式成形机床的主轴安装位，可完成特定轮廓工件的外形成形切削、台阶面加工、窄槽成型等加工作业，在小批量精密零件加工、工装修配、非标零件试制场景中能够发挥稳定的切削作用，相比通用焊接式刀头，该款可调式结构能够快速调整切削伸出量，适配不同切削深度的加工需求，减少换刀对刀的辅助时间。从功能特性来看，该刀头采用模块化分件设计，整体由垂直滑块、调节螺杆、锁紧螺钉、隔套、可调手柄、锁紧螺母、刀夹、拖曳板、工具固定螺钉、枢轴销、垫圈等多个独立零件装配而成，各部件通过精密配合实现功能联动：顶部的带握柄调节结构可驱动垂直滑块沿刀头主体的竖直导轨面滑动，从而带动前端安装的刀具实现进给量的微调，侧部的锁紧结构可在调整完成后锁定滑块位置，避免切削过程中出现窜动影响加工精度；前端的刀具夹持位采用侧压式锁紧结构，可适配方形截面的成形刀具，装拆便捷，夹持力充足，能够承受成形切削过程中的径向切削力，避免刀具出现振颤。从设计思路来看，该刀头采用分色区分不同功能部件的设计逻辑，将主体承载结构、滑动调节结构、锁紧结构、夹持结构、操作部件采用不同色彩标识，既能够在装配、调试过程中快速识别各部件功能，也便于日常维护时快速定位故障部件；整体结构采用紧凑式布局，在保证调节行程与结构强度的前提下尽可能缩小外形体积，避免加工过程中与工件、夹具发生干涉。从安装边界与尺寸来看，该刀头的底部安装基准面为平面结构，可通过标准螺栓锁紧在机床的刀架安装位，安装孔位适配常规成形机刀架的通用安装尺寸，整体横向最大宽度不超过120mm，纵向伸出长度可根据加工需求在0-25mm范围内调节，竖直方向总高度约180mm，安装后不会超出常规小型成形机床的加工安全行程范围，可适配加工直径在200mm以内的盘类、轴类零件的成形加工。各运动部件之间采用间隙配合设计，调节时顺滑无卡滞，锁紧后刚性充足，能够满足高速钢刀具、硬质合金刀具在常规切削参数下的加工需求，日常维护时仅需定期在滑动配合面加注润滑脂，即可长期保持调节精度与结构稳定性。
