斜床身式精密数控车床内部结构设计

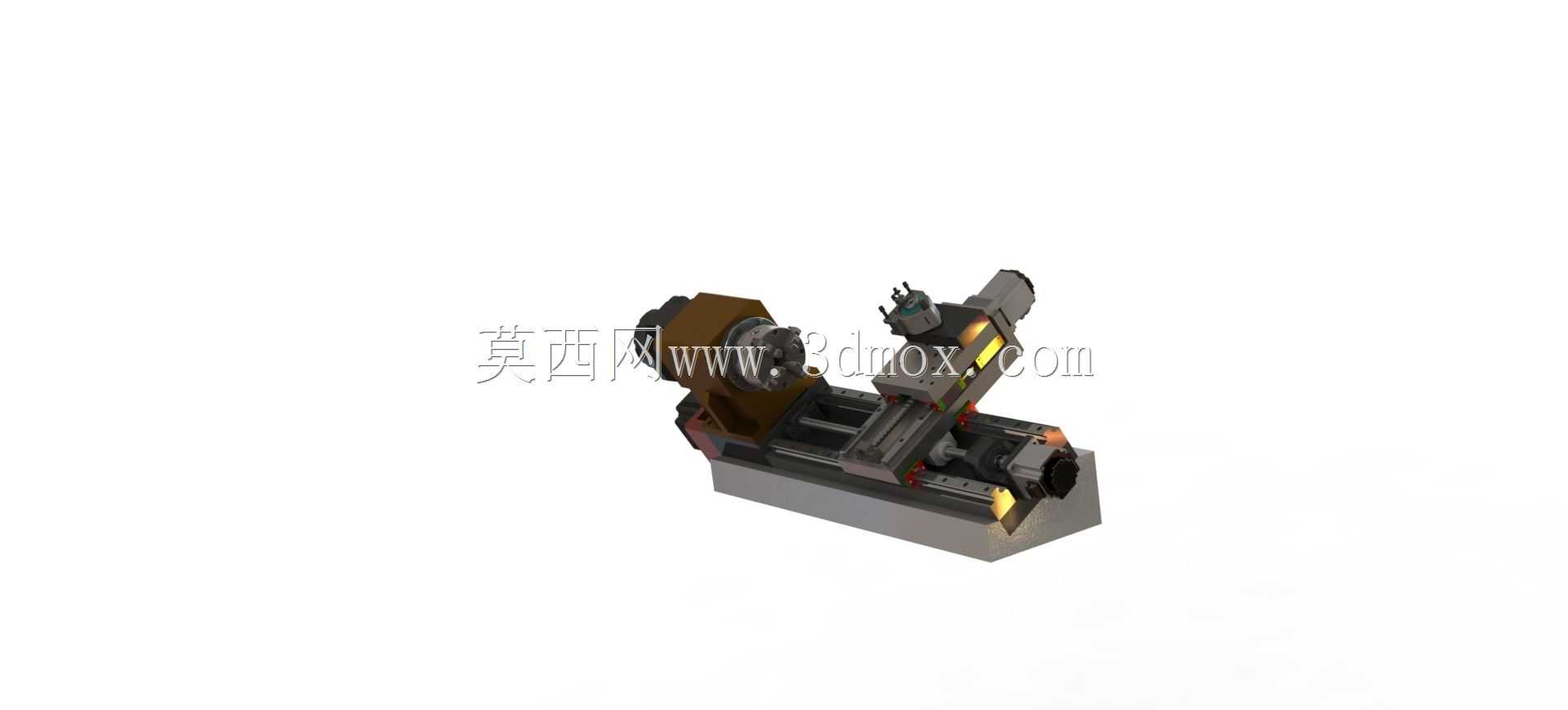

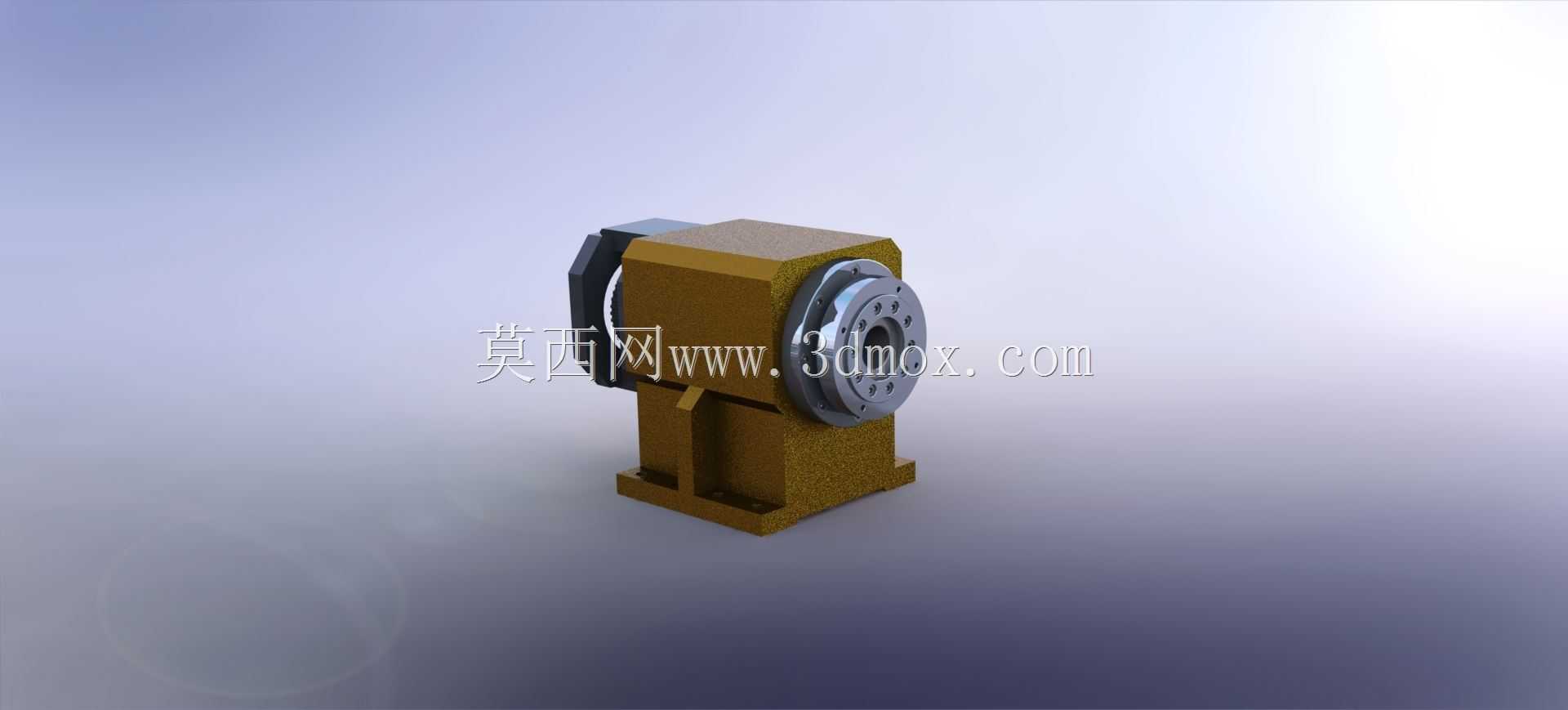

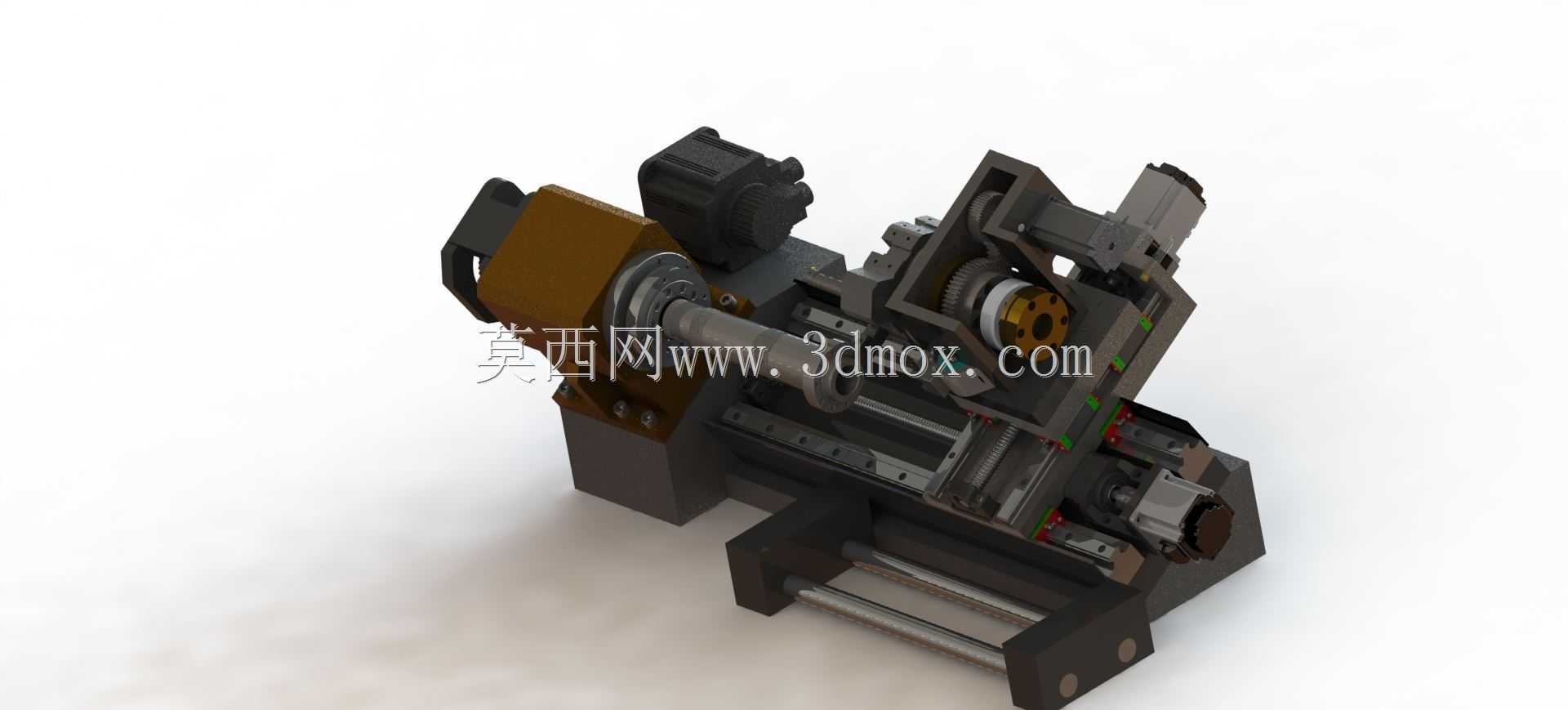

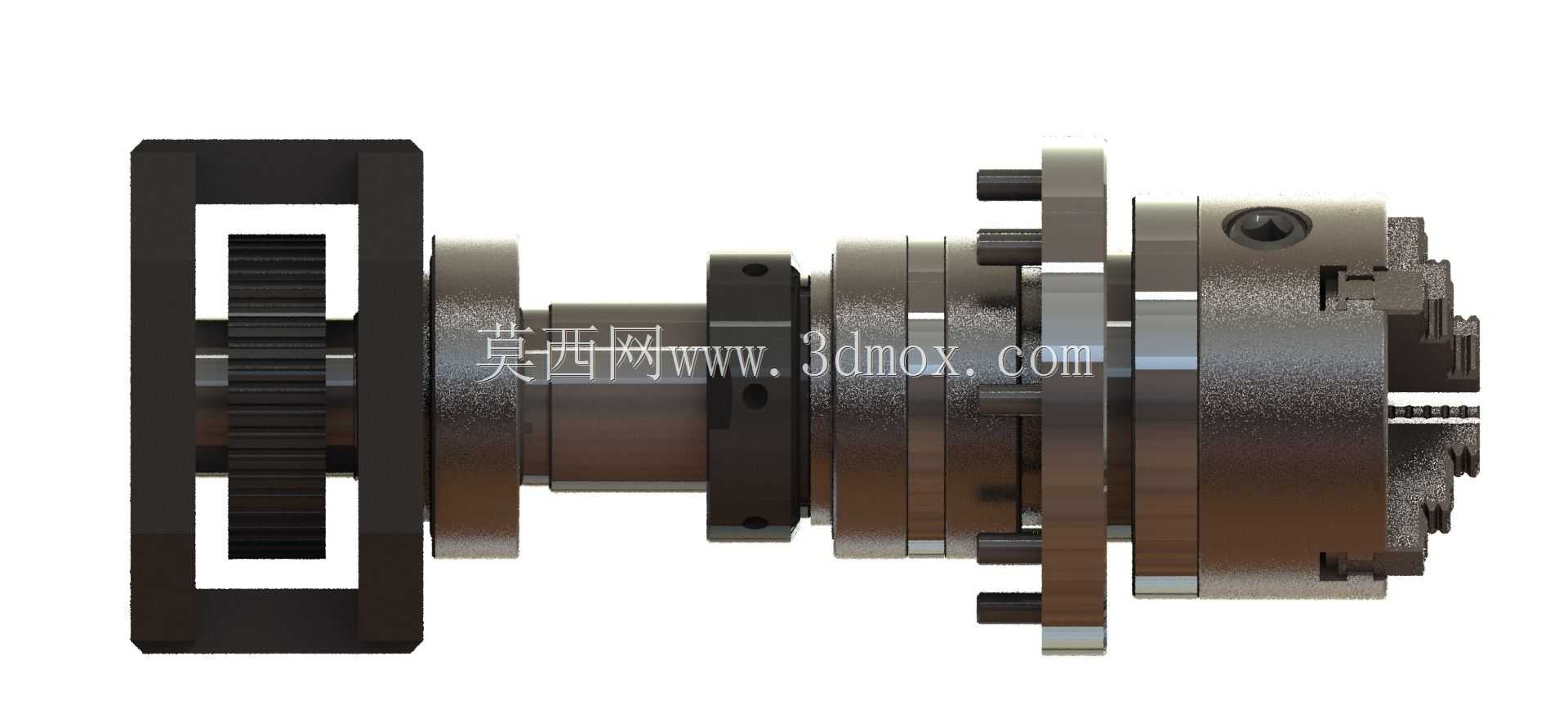

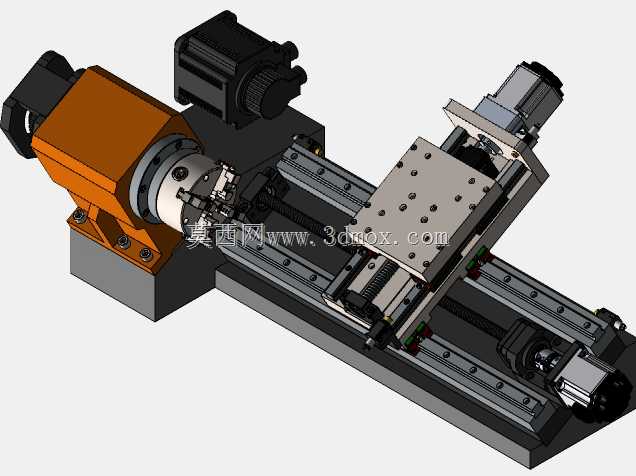

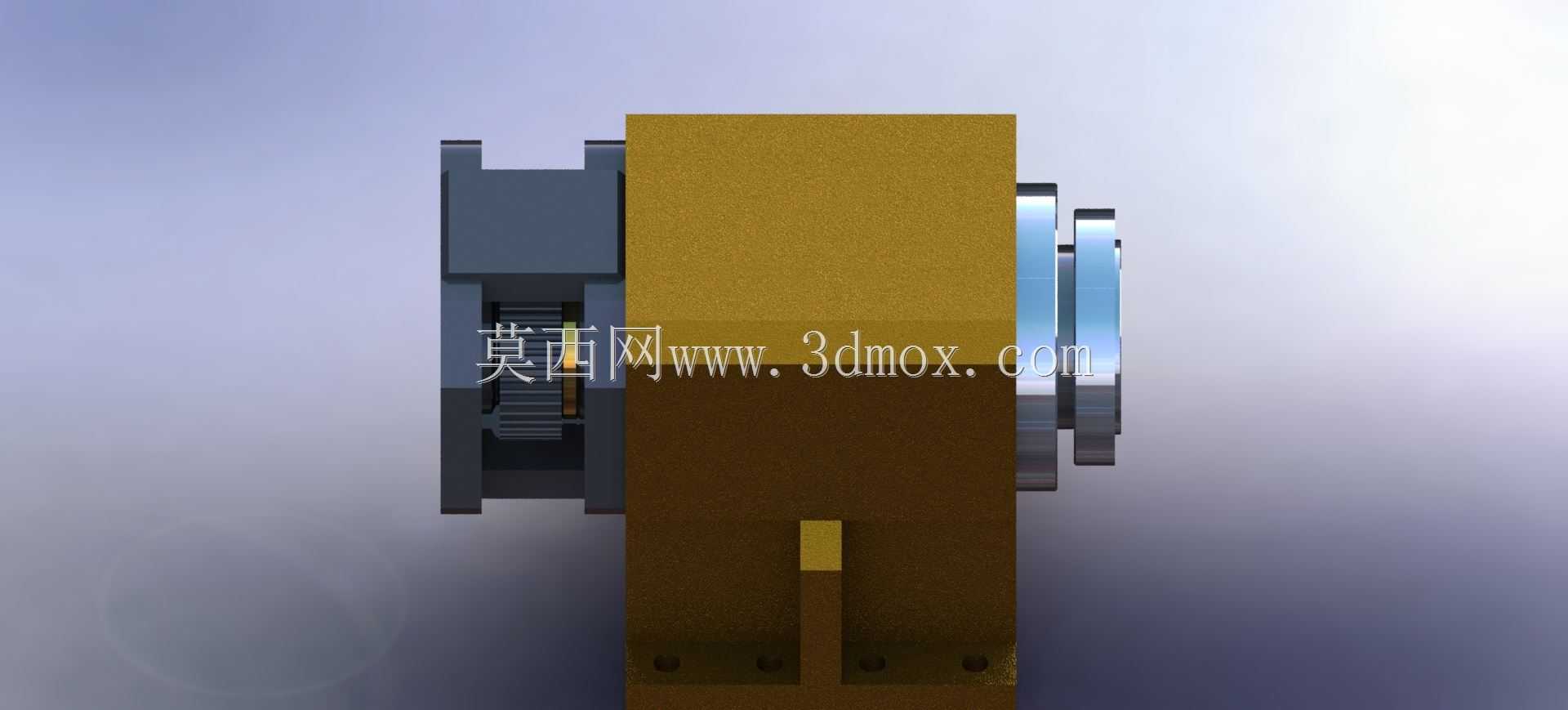

这款斜床身布局的数控车床，主要面向中小型精密机械零件的批量车削加工场景，广泛应用于汽配、五金、通用机械零部件加工等生产环节，可完成轴类、盘类零件的外圆、内孔、螺纹、锥面、复杂回转曲面的连续切削作业，适配中小批量多品种零件的柔性加工需求，也可接入自动化生产线实现无人化上下料加工。从结构设计来看，整体采用高刚性斜床身基座布局，床身倾斜角度经过力学优化，既能够保障切削过程中排屑顺畅，避免铁屑堆积在加工区域影响加工精度，也能有效降低机床重心，提升整机的动态刚性，减少重切削过程中的振动传导。主轴单元采用集成化主轴模组设计，搭配高刚性轴承组配置，可保障高转速下的回转精度，主轴端适配标准卡盘安装接口，可根据加工需求更换液压卡盘、气动卡盘等不同装夹机构，满足不同毛坯件的装夹需求。进给系统采用双轴线性导轨搭配精密滚珠丝杠的传动结构，X、Z轴的传动路径经过优化，丝杠两端采用固定支撑配置，可有效消除传动间隙，提升快移速度与定位精度，刀架部分采用多工位伺服刀塔设计，可提前预装多把不同用途的车削刀具，加工过程中可通过程序控制自动完成换刀动作，缩短工序切换的辅助时间。整机的安装边界经过紧凑化设计，在保障加工行程覆盖常规中小型零件加工需求的前提下，尽可能压缩了整机的占地尺寸，床身底部预留了标准的地脚安装孔位，可适配常规工业厂房的设备安装地基要求，电气、润滑、冷却管路全部采用内置式布局，既避免了加工过程中切削液、铁屑对管路的损伤，也让整机外观更加整洁规整，便于日常的设备维护与清洁。防护结构的设计充分考虑了高速切削的安全需求，全封闭的防护壳体可阻挡切削过程中铁屑、切削液的飞溅，观察窗采用高强度防冲击透明材料，操作人员可实时观察加工状态同时规避安全风险。冷却系统采用大流量冷却泵配置，喷嘴位置可灵活调整，能够精准对准切削区域，带走切削过程产生的热量，延长刀具使用寿命同时保障工件的加工精度，润滑系统采用自动定时润滑配置，可按照设定周期对导轨、丝杠等运动部件进行定量润滑，降低运动部件的磨损速率，延长设备的整体使用寿命。
