3.2英寸带触控TFT液晶显示模块结构

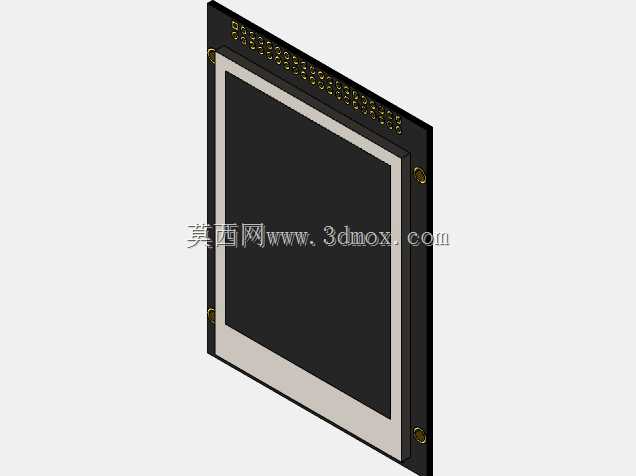

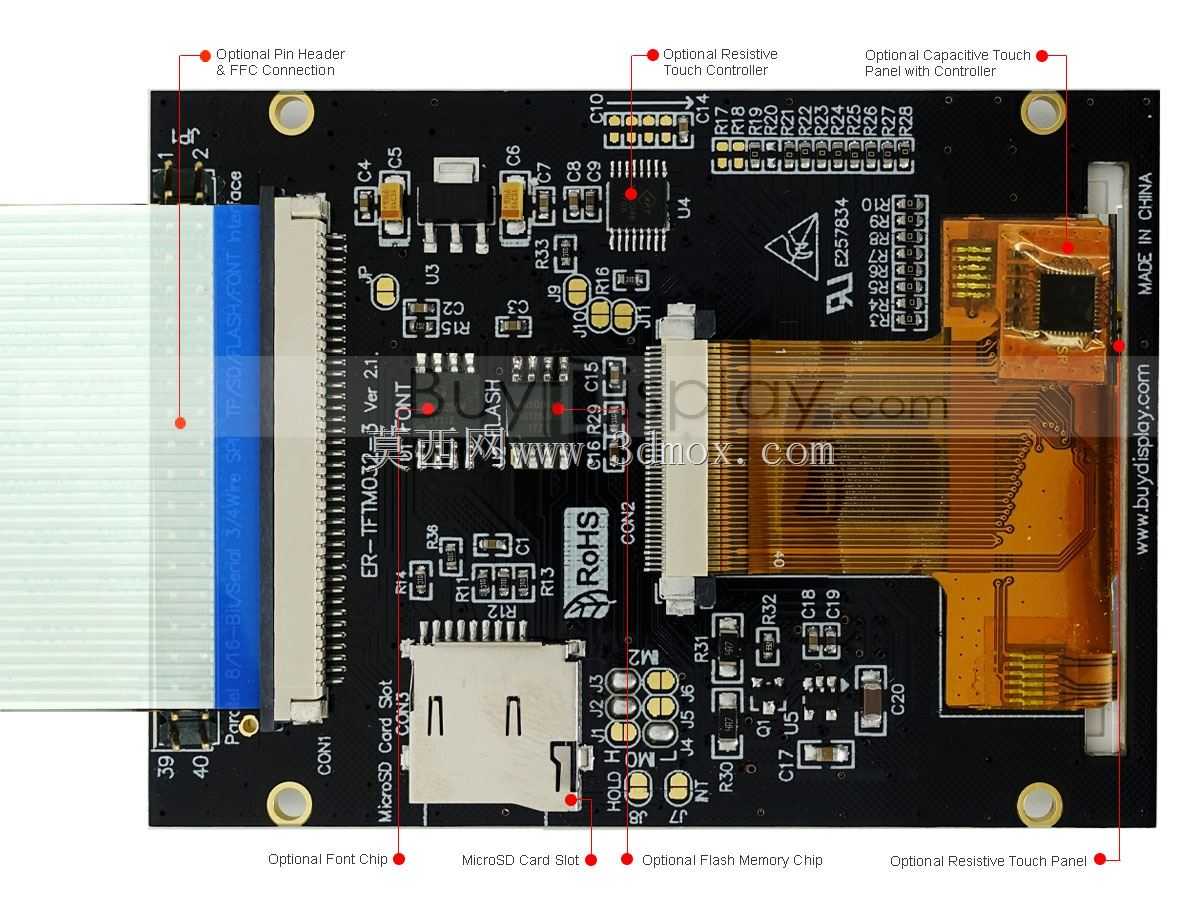

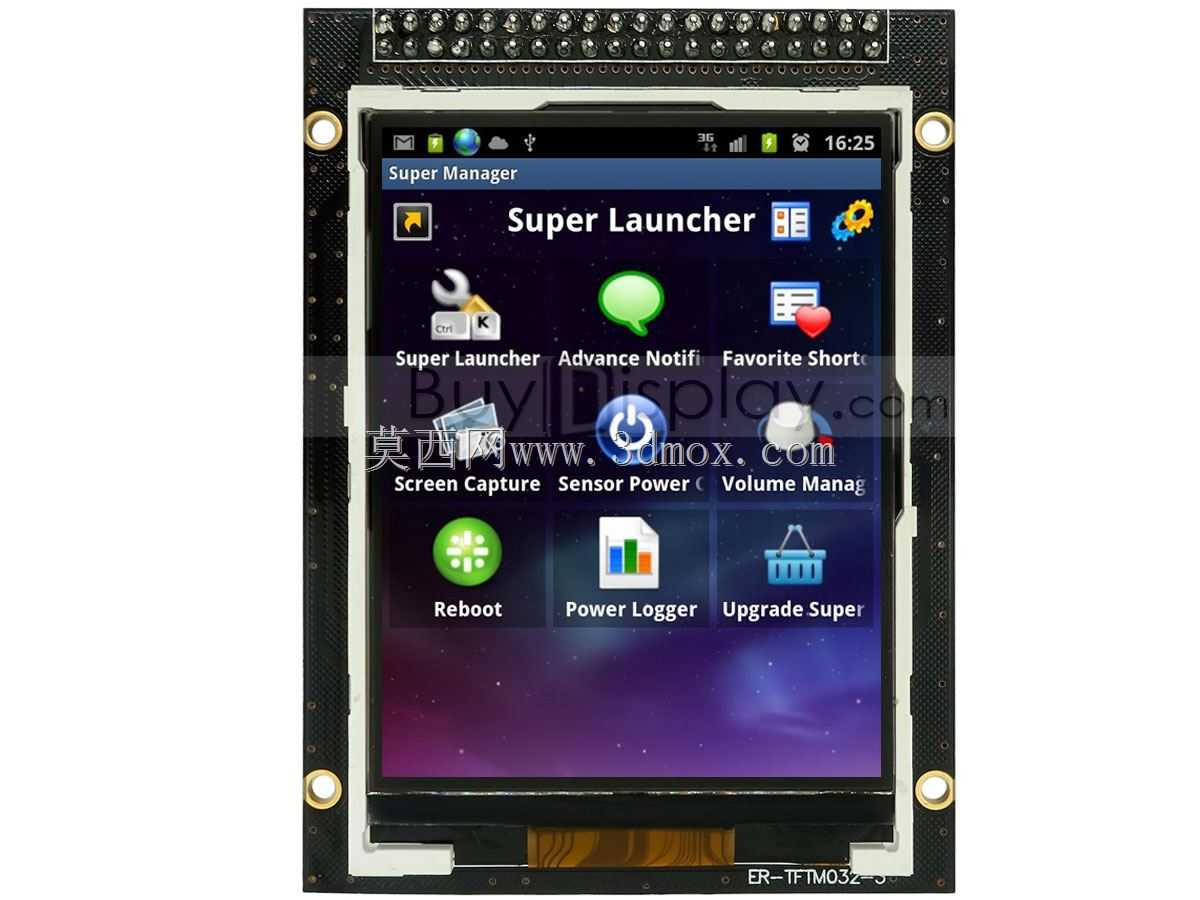

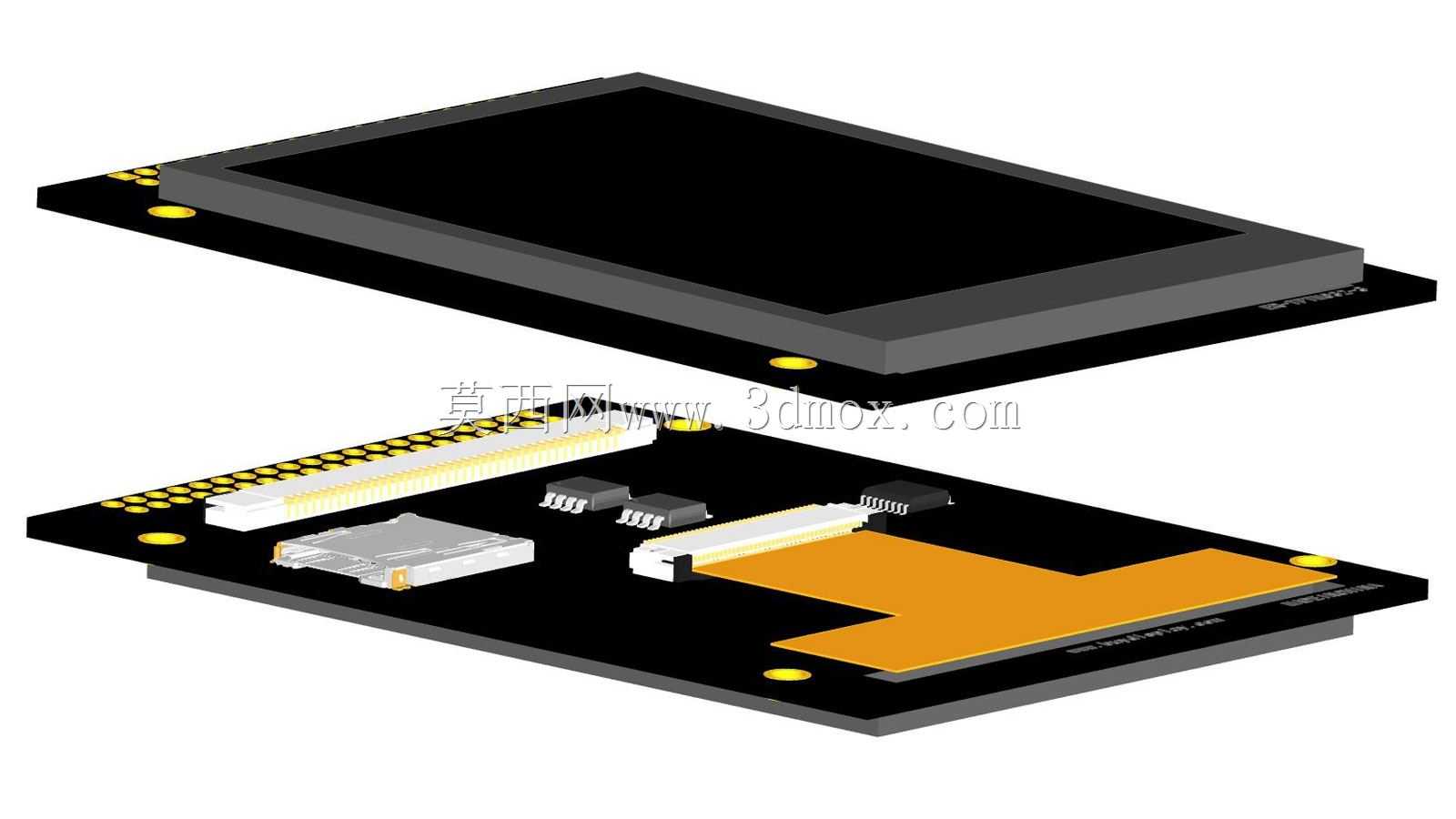

这款3.2英寸触控液晶显示模块，是嵌入式开发、小型智能设备领域常用的人机交互核心部件，广泛应用在开源硬件开发项目、小型工业控制终端、便携式检测设备、桌面级智能小装置、教学实验套件等场景中，承担设备状态可视化输出、触控指令输入的核心交互功能，能够为各类小型智能设备提供清晰的彩色显示能力与便捷的触控操作入口，替代传统的数码管、按键交互方案，大幅提升设备的交互体验与信息展示维度。模块整体采用分层叠装的结构设计，上层为带触控面板的TFT液晶显示屏本体，下层为集成了驱动控制电路、存储单元、接口电路的PCB载板，两层结构通过精密的板对板连接器实现电气连接，既保证了信号传输的稳定性，也让整体装配结构紧凑规整，能够适配各类狭小的设备内部安装空间。在功能特性上，该模块搭载适配的显示控制芯片，支持240×320分辨率的彩色画面输出，能够清晰显示文字、图形、简易动画等各类内容，板载的存储单元可存储常用字库与基础显示素材，无需主控端反复传输重复资源，有效降低主控芯片的运行负担；可选配的电阻式触控面板支持单点触控操作，可实现按键点击、参数滑动调整、选项选择等常用交互操作，无需额外外接物理按键即可完成大部分人机交互操作。设计过程中充分考虑了嵌入式应用的安装适配需求，PCB载板采用标准的安装孔位布局，四个边角预留了固定安装孔，可通过铜柱或螺丝直接固定在设备壳体内部的安装柱上，载板边缘预留的排针接口兼容主流开源硬件的引脚定义，可直接插接在对应主控板上，也可通过排线进行延长连接，适配不同的设备内部布线需求；模块整体厚度控制在较低范围内，屏幕正面的可视区域与PCB载板的边缘预留了足够的壳体避让空间，方便设备外壳做屏幕限位与防尘密封设计，屏幕表面的触控面板与液晶层紧密贴合，减少显示光线的折射损失，提升户外强光下的显示清晰度。载板上集成的存储卡插槽可扩展外部存储资源，支持加载更大容量的图片、字库等显示素材，满足复杂界面的显示需求，板载的电平适配电路可兼容不同电压等级的主控芯片，无需额外外接电平转换模块即可直接接入不同的主控系统，大幅降低开发者的硬件适配难度。在安装边界上，模块的整体外轮廓尺寸适配3.2英寸屏幕的常规安装规格，屏幕显示区域居中布局，PCB载板的外延部分不超出屏幕安装边框的避让范围，接口统一布置在载板的侧边，不会与设备壳体的侧壁产生结构干涉，能够适配壁厚1-2mm的常规塑料或金属设备外壳安装，装配时可直接通过屏幕边框的压合结构固定屏幕本体，配合PCB载板的螺丝固定，实现模块整体的牢固安装，能够承受常规移动设备的振动与冲击，避免长期使用过程中出现连接松动、显示异常等问题。
