直列四缸发动机气缸体结构设计

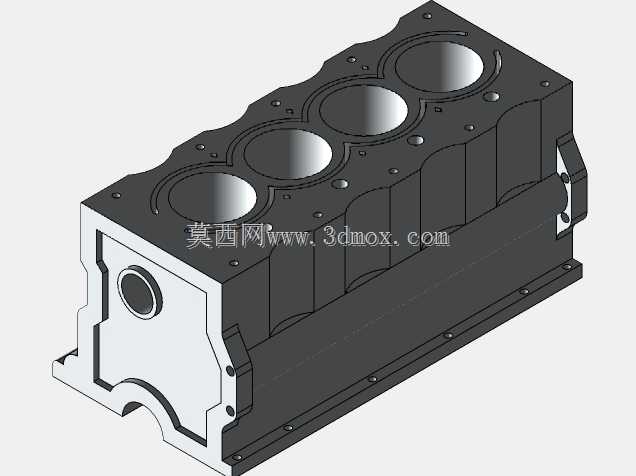

该气缸体是直列四缸往复式内燃机的核心基体部件，广泛适配乘用车、轻型商用车的燃油动力系统，同时可作为小型工程机械、农用动力装备的动力核心承载构件，是内燃机动力输出单元的装配基准载体。在实际动力系统运行中，气缸体承担着为活塞往复运动提供精准导向、整合冷却润滑回路、承载曲轴连杆机构交变冲击载荷、固定所有发动机附属配件的核心作用，其结构精度直接决定内燃机的压缩比稳定性、运转平顺性与整机使用寿命。从功能特性来看，该缸体采用整体式铸铁结构设计，四个缸筒沿机体长度方向等距直列排布，缸筒内壁预留珩磨加工余量，可保证活塞环配合的密封性与耐磨性能；机体内部集成了连通式冷却水套，能够在发动机工作时让冷却液环绕各缸筒外壁循环流动，带走燃烧产生的多余热量，避免缸体过热导致的部件变形；同时机体侧壁预留了主润滑油道开孔，可将压力机油输送至曲轴主轴承、凸轮轴轴承等各个摩擦副位置，保障运动部件的润滑冷却。设计过程中优先兼顾了结构刚性与轻量化需求，机体外侧设置了多道纵横交错的加强筋结构，在不额外增加过多壁厚的前提下大幅提升缸体的抗扭、抗弯刚度，能够承受活塞做功时产生的高频交变冲击力，避免缸筒变形导致的活塞偏磨、漏气漏油问题；缸体顶面采用平面度极高的密封接合面设计，均匀排布的缸盖螺栓孔可保证气缸垫压紧力均匀分布，实现燃烧室的可靠密封；下部的曲轴箱部分采用龙门式结构设计，主轴承座为一体式加厚结构，能够承载曲轴高速旋转时产生的径向与轴向载荷，同时预留了机油泵、正时机构、油底壳的安装定位面，所有安装孔位的位置度公差均经过严格校核，可保证各附属部件装配后无干涉。从安装边界来看，该缸体的长度、宽度与高度尺寸适配主流1.5-2.0L排量的直列四缸动力舱布局，缸心距、主轴承孔同轴度、缸筒中心与曲轴孔垂直度等核心形位公差均满足量产内燃机的装配精度要求，前端面可安装正时罩盖与水泵、发电机等附件，后端面预留了变速器连接的定位止口与螺栓孔，侧面可安装机油滤清器、启动马达、进气歧管支架等附属部件，所有安装接口的尺寸均符合通用内燃机的装配规范，既可以用于全新动力总成的开发验证，也可作为教学场景下内燃机结构拆解演示的实体参照，帮助从业者直观理解发动机核心基体的结构逻辑与设计要点。
