航模用2825外转子无刷电机三维设计

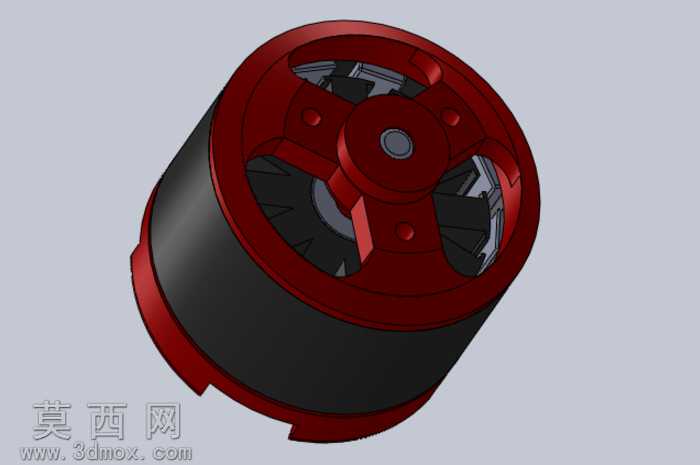

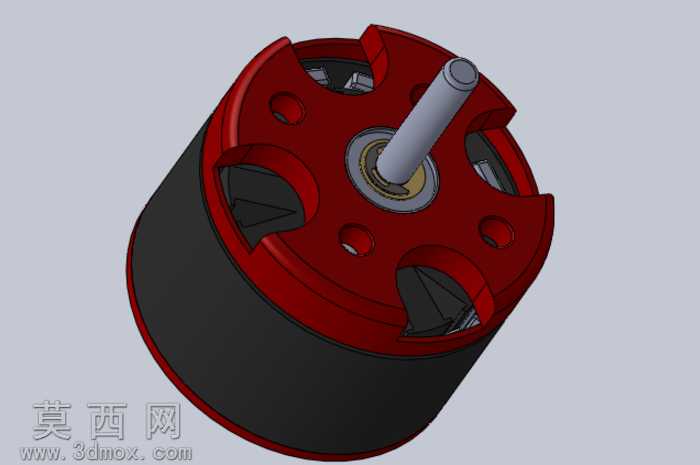

本模型为航模动力系统使用的2825规格外转子无刷电机，采用三维建模软件完成全参数化结构设计，完整还原了该类电机的核心构造与装配关系。建模过程中首先对电机的核心尺寸进行参数化定义，确定定子外径28mm、机身高度25mm的基础规格，匹配1950千伏的动力参数对应的绕组排布空间。模型主体分为外转子壳体、输出轴、定子组件、端盖结构四个核心部分，外转子壳体采用红色阳极氧化质感的材质渲染，表面开设三处大尺寸镂空减重槽与三处小型定位孔，既满足航模部件轻量化的设计需求，也可在电机高速运转时形成空气对流，带走绕组工作产生的热量，降低电机高温退磁的风险。输出轴采用高强度钢材的金属材质渲染，轴身与转子轴承位做了精确的公差配合设计，轴端保留了安装螺旋桨的定位平面结构，还原真实航模电机的装配件特征。定子部分还原了硅钢片叠压结构与绕组排布的细节，轴承位与中心轴的配合间隙按照实际装配公差设定，端盖部分设计有对应的卡扣与定位结构，可与外转子壳体完成精准扣合，完整呈现无刷电机的装配逻辑。渲染阶段采用哑光金属与亮面阳极氧化材质的搭配，突出不同部件的材质差异，通过光影效果展现转子壳体的曲面弧度与镂空结构的立体感，所有结构特征均参考真实市售航模无刷电机的实物结构进行1:1还原，未做简化处理，可用于航模动力系统的装配干涉检查、结构展示以及相关教学演示场景，清晰展现外转子无刷电机高扭矩、轻量化的设计特点，适配固定翼、小型无人机等航模产品的动力需求。
