NEMA23规格步进电机高精度三维建模作品

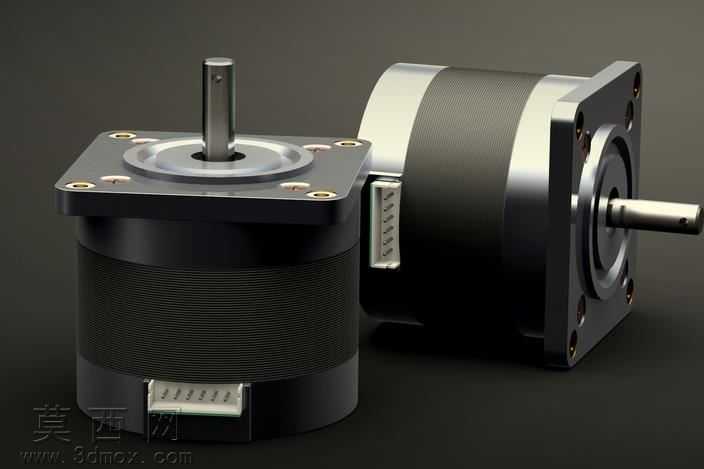

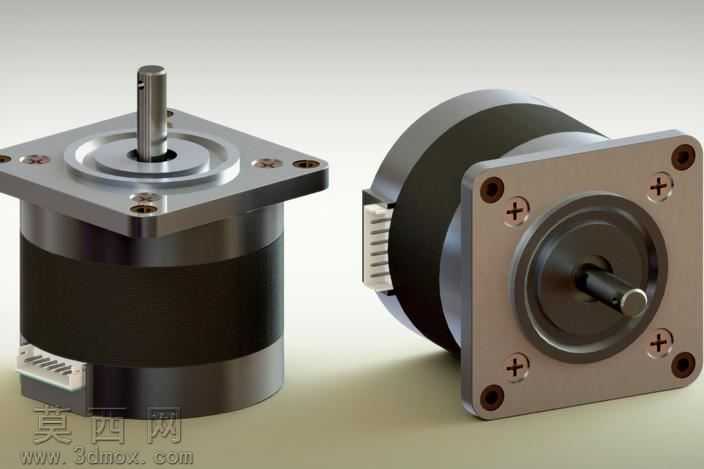

本作品为NEMA23规格步进电机的三维建模成果，建模过程严格遵循该型号步进电机的实际工业尺寸标准，依托三维建模软件完成全参数化结构搭建，完整还原了该款步进电机的所有核心结构特征。建模初期先梳理步进电机的整体构成逻辑，将模型拆分为前端方形安装法兰、输出轴、定子壳体、后端出线端、机身紧固螺丝、安装定位孔等独立模块逐一搭建，确保每一处结构的尺寸比例都与实物完全匹配。前端安装法兰部分精准还原了四个角的沉头安装孔位、中心的轴孔凸台结构，法兰表面的金属切削纹理通过材质贴图与凹凸通道参数调整实现，还原了金属机加工面的细腻质感；输出轴部分还原了轴身的铣扁定位结构、轴端的中心工艺孔，金属轴的高光质感通过调整材质的反射率、粗糙度参数实现，还原了淬硬钢轴的真实视觉效果。机身部分的黑色定子壳体做了分层材质处理，外层的黑色哑光塑封层调整了低反射、高粗糙度的材质参数，还原了塑封材质的哑光质感，壳体侧面的散热筋结构通过阵列特征精准制作，还原了实物的散热结构细节；后端的出线端还原了白色接插件的结构，接插件的引脚、卡槽结构都做了精细化建模，接插件的塑料材质通过调整漫反射颜色、轻微的反射参数还原工程塑料的质感。模型的装配关系完全按照实物的装配逻辑搭建，所有部件的同轴度、安装对位都经过严格校验，没有出现结构错位、穿模的问题。渲染阶段采用了柔和的工作室布光方案，主光源从侧上方打亮电机主体，辅助光源补全暗部细节，添加了柔和的环境反射效果，让金属部件的高光、塑封部件的哑光质感都得到充分展现，最终渲染图能够清晰呈现电机的整体外观与结构细节，可用于机电产品方案展示、数控设备装配模拟、教学演示等多种场景。建模过程中对每一处倒角、圆角都做了精细化处理，避免了尖锐棱角的失真问题，安装孔位的尺寸、轴伸长度、法兰安装距等关键参数都符合NEMA23步进电机的通用工业标准，能够直接导入装配场景完成虚拟装配验证。
