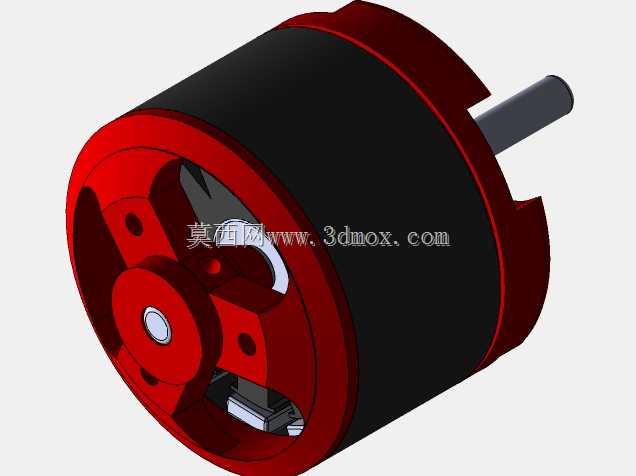

航模用2825规格外转子无刷电机结构设计

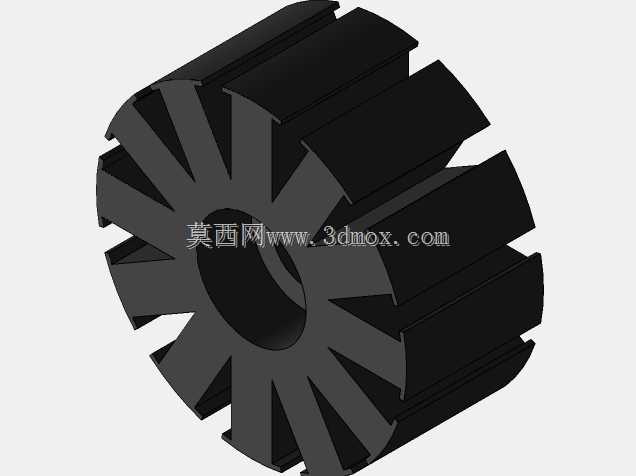

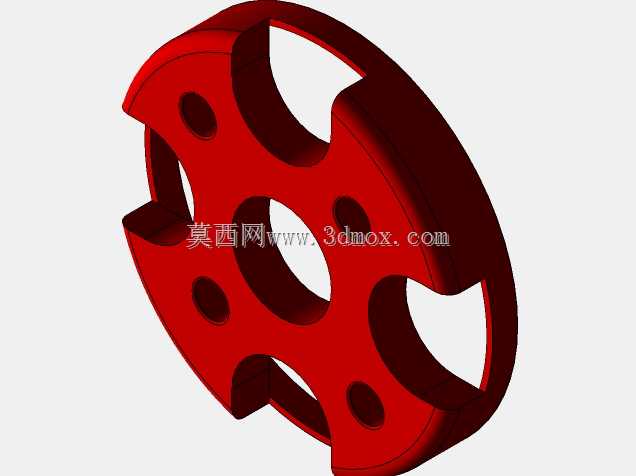

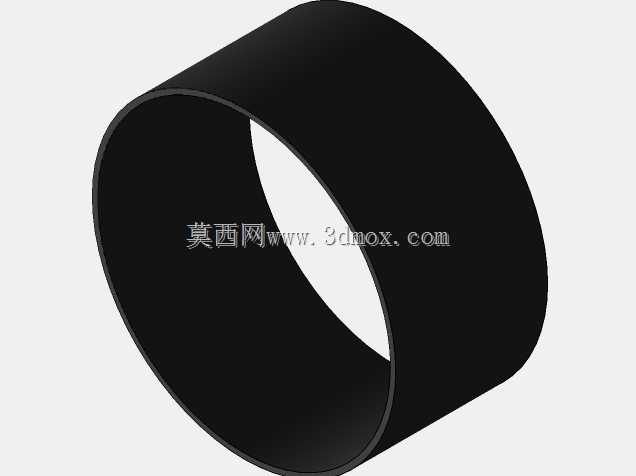

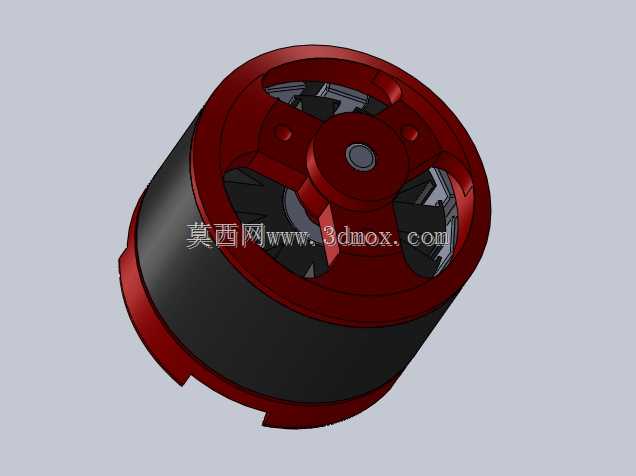

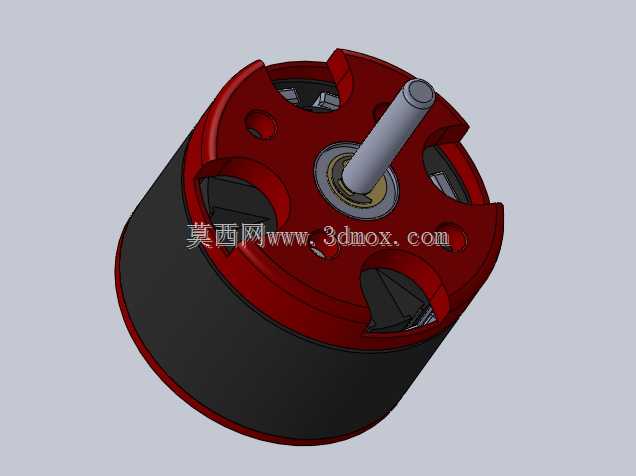

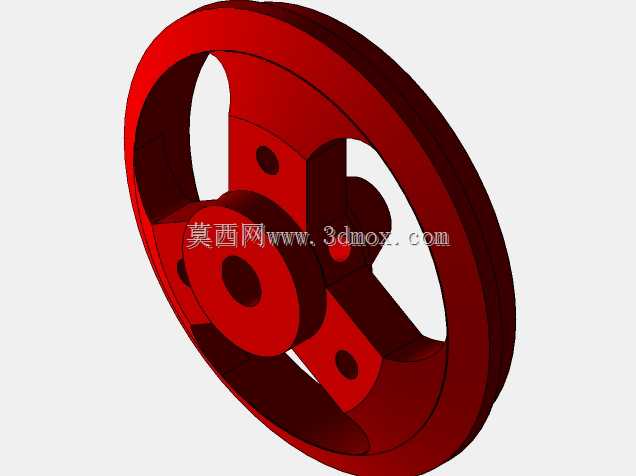

这款外转子无刷电机主要面向小型航模、微型无人飞行器、桌面级小型动力传动场景设计，作为核心动力输出部件，它能够为搭载的螺旋桨、小型传动机构提供稳定的扭矩输出与转速响应，适配固定翼航模、小型多旋翼飞行器、迷你车船模等对动力重量比要求较高的应用场景，相比同规格有刷电机，它具备更长的连续工作寿命、更低的运行电磁干扰与更高的能量转换效率，能够在轻量化搭载要求下满足持续动力输出需求。从功能特性来看，该电机采用外转子结构设计，转子外壳直接集成动力输出安装位，省去了额外的传动连接结构，既降低了整体动力总成的重量，也减少了传动环节的能量损耗，定子绕组内置在结构内部，配合两端的轴承支撑结构，能够保证输出轴在高转速运行下的同轴度稳定性，减少高速转动时的径向跳动，降低运行过程中的振动与噪音。在设计思路上，这款电机优先考虑航模场景的轻量化与散热需求，转子端盖采用镂空式结构设计，既能够减轻转子部分的转动惯量，提升电机的转速响应速度，也能够在电机高速转动时带动空气流经内部绕组区域，带走绕组通电产生的热量，避免长时间高负载运行下出现过热退磁问题；输出轴与转子外壳采用过盈配合加定位台阶的结构设计，保证大扭矩输出下轴与转子不会出现相对滑动，两端的轴承分别嵌入定子基座与端盖定位槽内，装配时能够自动保证同轴度，降低装配调试的难度。在外形尺寸与安装边界上，这款电机定子直径为28mm，定子叠厚为25mm，整体外壳直径略大于定子尺寸，安装孔位采用圆周均布的通孔设计，能够直接适配市面上同规格航模电机的安装座，不需要额外定制转接结构；输出轴伸出端长度与直径符合通用航模螺旋桨的安装尺寸标准，能够直接搭配对应孔径的螺旋桨使用，电机尾部预留了绕组引线的出线空间，不会与安装基座产生结构干涉，整体轴向尺寸紧凑，能够在狭窄的机身安装空间内完成布置，适配多种小型动力设备的安装空间要求。
