工业级NEMA标准步进电机三维结构设计

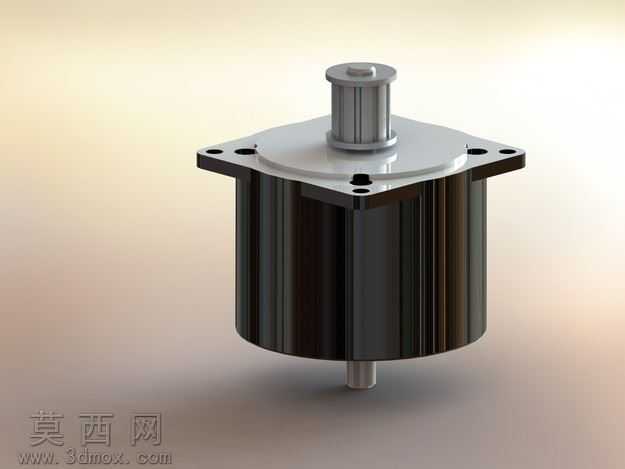

本模型为适配工业场景升级设计的NEMA规格步进电机，建模过程严格遵循工业电机的实际尺寸规范，先通过草图绘制完成电机方形安装法兰的轮廓定位，精准预留四个对称分布的安装孔位，保证安装孔的中心距、孔径尺寸完全符合NEMA电机的通用安装标准，可直接匹配常规工业设备的安装基座。建模时对电机主体的圆柱形机壳做了等壁厚处理，还原金属机壳的拉伸成型结构，机壳表面做了细微的环形纹理刻画，模拟真实电机外壳的加工质感。输出轴部分区分了上下两端的轴伸结构，上端轴伸配套同步带轮结构，精准绘制带轮的轮齿轮廓与中心定位孔，保证带轮与轴的过盈配合结构准确，下端轴伸做了倒角处理，还原真实电机轴的装配导向结构。端盖部分做了分层结构设计，区分法兰端盖与机壳的装配止口，还原止口定位的装配关系，端盖表面的沉头孔结构做了细节刻画，保证螺丝装配后的沉头深度与真实结构一致。材质渲染阶段，机壳部分赋予亮面黑色金属烤漆材质，调整反射参数模拟烤漆表面的高光质感，安装法兰与输出轴、同步带轮部分赋予磨砂铝合金材质，调整粗糙度参数还原金属机加工的哑光金属质感，同步带轮的轮齿部分做了细微的材质色差区分，凸显轮齿的结构轮廓。设计初衷是针对早期小型步进电机负载能力不足的问题，升级为符合NEMA标准的工业级规格，模型完整还原了电机的内部腔体占位、前后轴承位的结构预留，可直接用于设备装配的干涉检查、传动方案的模拟验证，也可作为工业设备三维布局的标准电机部件调用，模型的所有配合面都做了公差适配的结构预留，符合机械设计的常规装配要求，能够直观展示该款步进电机的外部结构、安装尺寸与接口形式，为自动化设备的选型、装配调试提供直观的三维参考。
