轨道式气块泡沫块切割加工设备结构设计

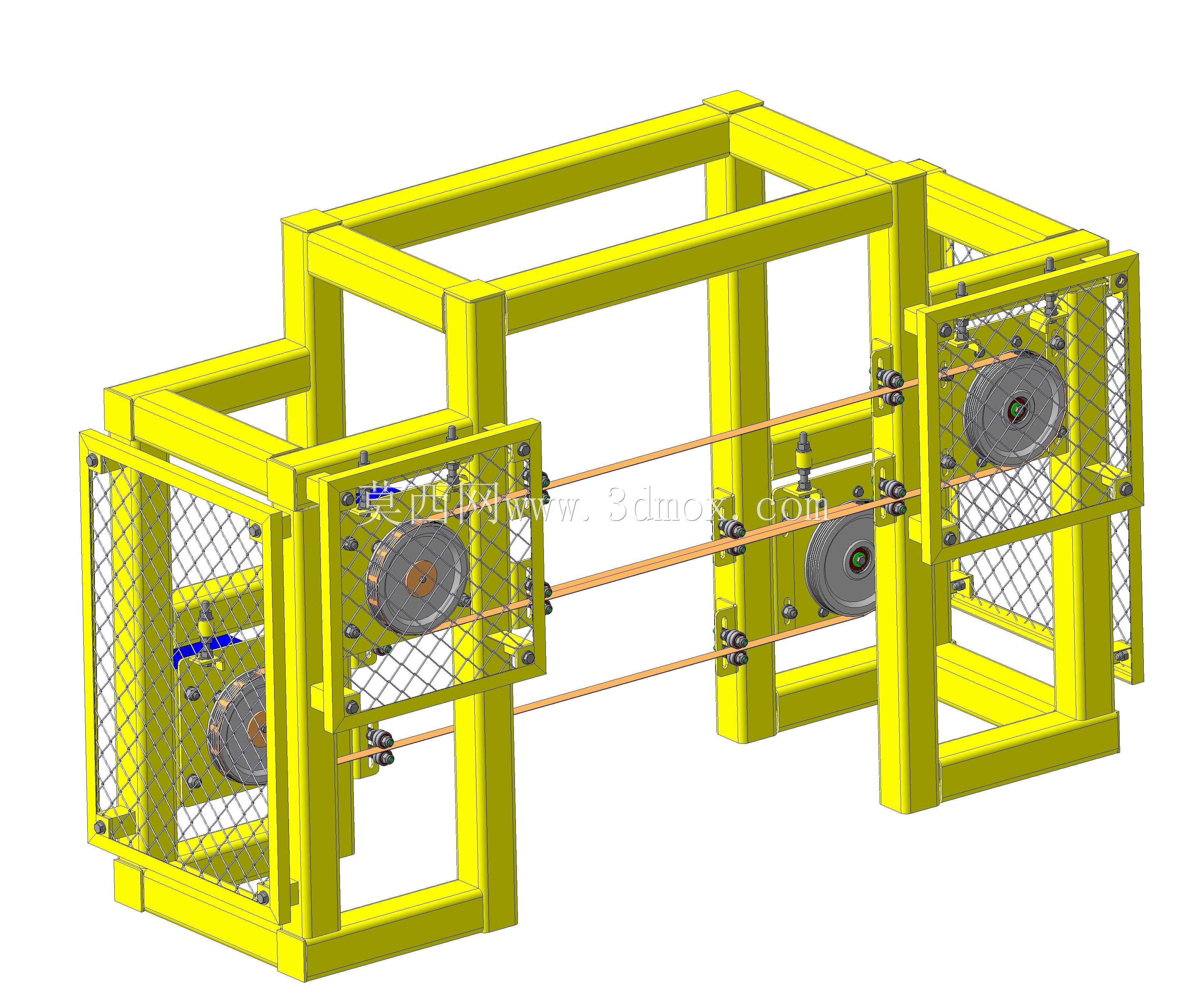

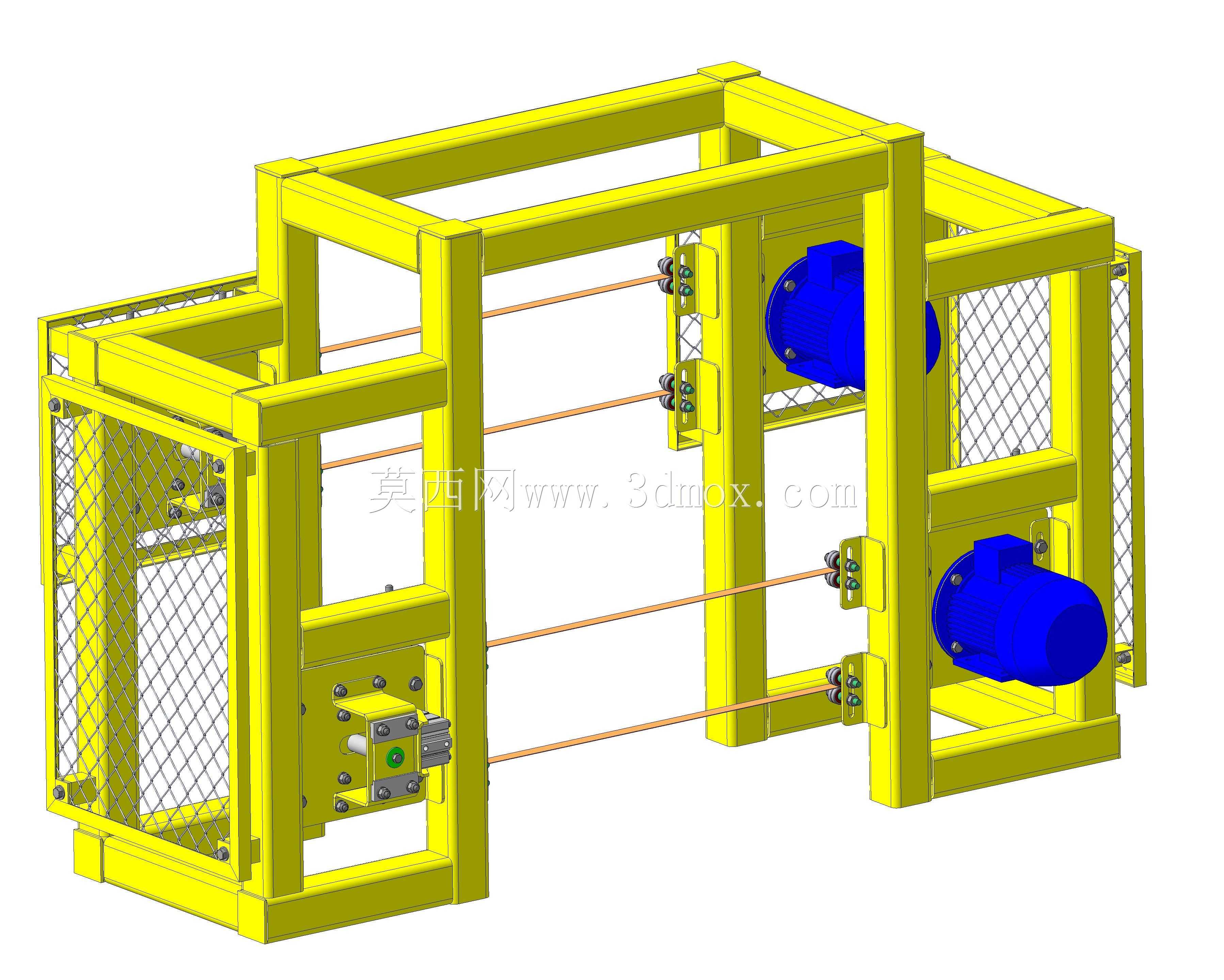

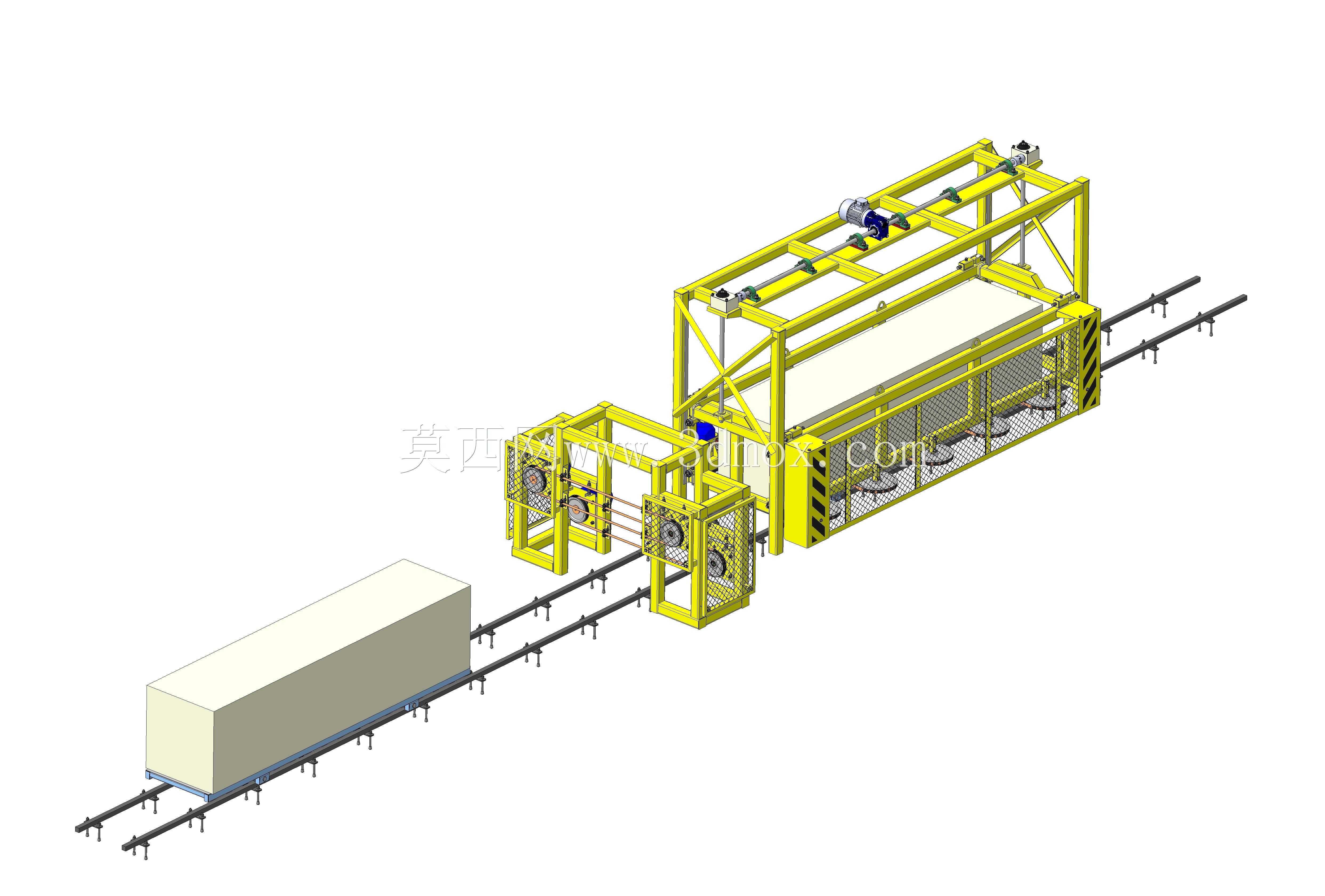

这款轨道式气块泡沫块切割设备，主要面向建筑保温材料生产、泡沫包装预制件加工、轻质加气块成品裁切等工业场景，解决传统泡沫、气块切割作业中尺寸精度差、裁切效率低、人工操作安全风险高的实际痛点，可适配不同规格的发泡类块状物料的定长、定厚裁切需求，在建材加工厂、泡沫包装生产车间、预制构件生产场地都能适配落地。设备整体采用龙门架式主体结构搭配长距离轨道输送的布局设计，待切割的块状物料放置在轨道载料台车上，通过轨道导向实现物料的平稳进给，无需人工反复搬运重型物料，大幅降低作业人员的劳动强度。主体龙门框架采用方管焊接成型的结构设计，框架整体做了加强筋布局优化，能够承受切割作业过程中的往复载荷，避免框架晃动带来的裁切尺寸偏差，框架外侧加装了网状防护围栏，既可以观察内部切割作业状态，也能防止作业人员误触运动部件引发安全事故。切割执行单元采用可调节的安装布局，能够根据待加工物料的切割尺寸要求，调整切割组件的横向跨度与竖向高度，适配不同长宽高规格的气块、泡沫块裁切需求，切割组件的运动路径做了直线导向设计，保证裁切过程中走刀路径平直，裁切后的物料端面平整无毛刺，无需后续二次打磨修边。设备的进料端设置了多组导向定位机构，当载料台车携带物料进入切割工位前，导向轮组会自动修正物料的摆放位置，避免物料偏斜导致的裁切尺寸不合格。轨道部分采用分段式安装设计，可根据生产场地的实际长度需求拼接延伸轨道长度，适配不同产能规模的生产线布局，轨道底部设置了可调式支撑脚，能够在不平整的车间地面上调整轨道水平度，保证载料台车运行平稳无卡滞。设备整体的安装边界预留了充足的操作维护空间，龙门架主体两侧预留了检修开口，方便日常对切割组件、传动部件做润滑维护与易损件更换，轨道两侧预留的安全距离符合车间作业的安全规范要求，不会与车间内其他生产设备产生布局干涉。整套设备的结构设计充分考虑了泡沫、气块类轻质物料的裁切特性，没有冗余的复杂结构，整体运行稳定性强，裁切精度能够满足常规建材与包装件的尺寸公差要求，可有效提升块状发泡物料的裁切加工效率，减少人工操作的工序环节。
