工业用楔形胀紧锁紧插销结构设计

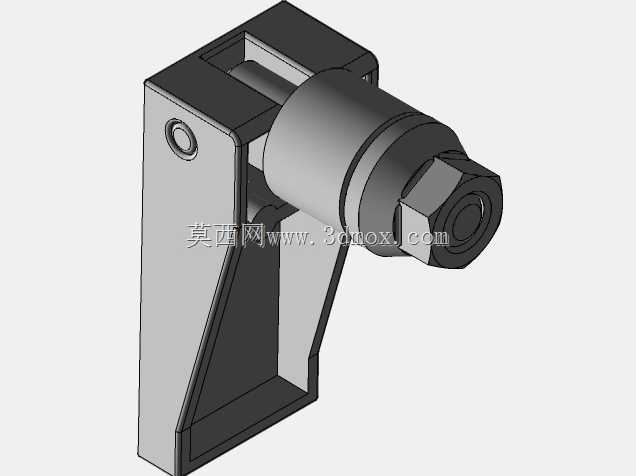

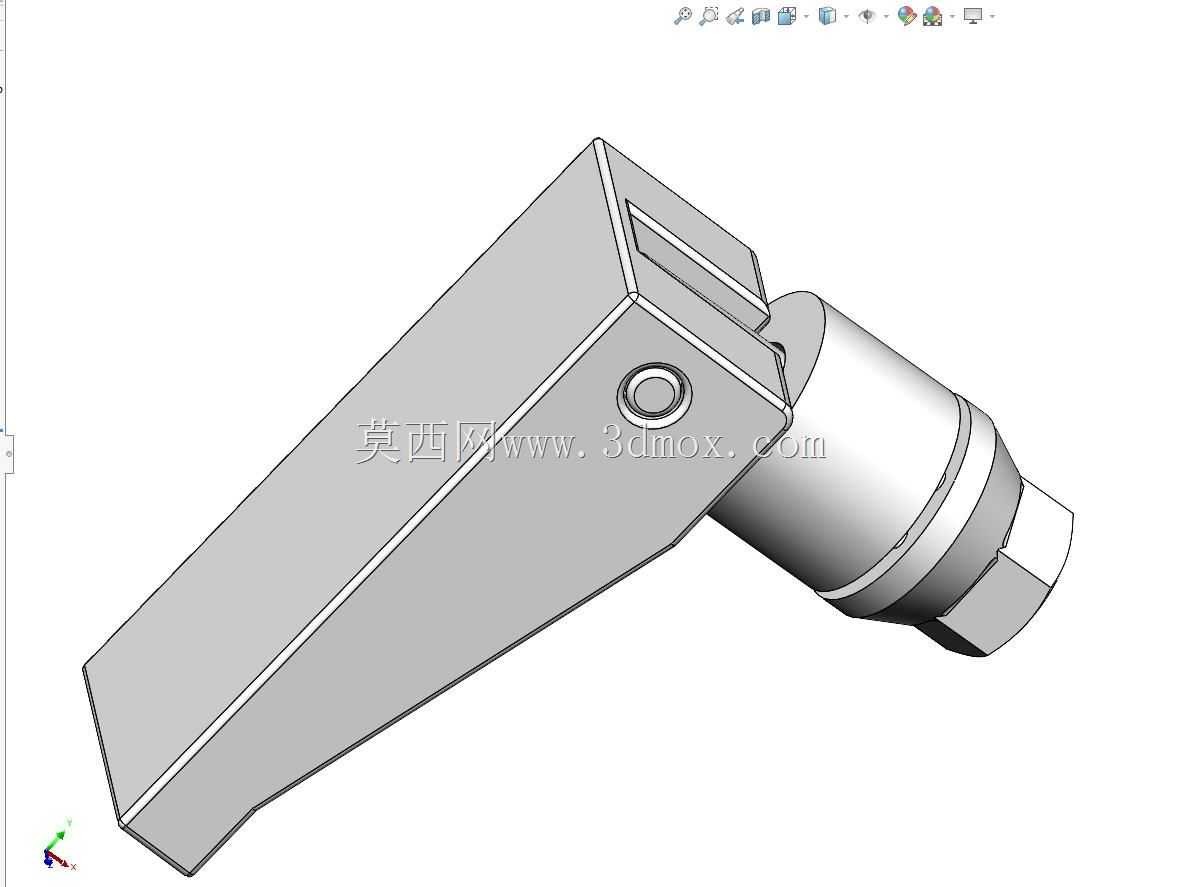

这款膨胀插销是工业装配领域常用的快锁式连接定位构件，主要应用在需要频繁拆装、快速锁紧定位的工装夹具、模块化生产线治具、可拆卸设备防护栏、物流周转工装以及特种车辆可拆卸附件的连接场景中，替代传统螺纹连接或普通圆柱销，解决普通销钉拆装效率低、反复插拔后易磨损松脱、受振动影响易窜动脱出的痛点，在需要无工具快速拆装的工位上能大幅提升换型、拆装的作业效率，降低操作人员的作业强度。从功能特性来看，该插销采用楔形胀紧的工作原理，插销主体为楔形斜度结构，配合端部的胀套组件，当插销插入对应规格的安装孔后，通过端部的结构施压，楔形主体会撑开外侧的胀紧段，让胀套外壁与安装孔内壁产生均匀的径向胀紧力，依靠摩擦力与结构卡合实现双向锁止，既可以承受轴向的拉拔载荷，也能承受径向的剪切载荷，相比普通圆柱销的间隙配合，胀紧后完全消除配合间隙，定位精度更高，抗振动防松脱性能更强，解锁时只需释放端部的施压结构，楔形段退回，胀套收缩即可轻松拔出，全程无需额外辅助工具，单人即可快速完成拆装操作。在设计思路上，这款插销采用了一体化的楔形主体与旋转施压端结构，握持段做了符合人手操作的斜角楔形造型，边缘做了倒钝去毛刺处理，既保证结构强度，也避免操作时划伤操作人员；端部的施压结构采用旋转压合式设计，不需要额外的扳动件，旋转到位即可完成胀紧锁止，避免了外置扳杆易磕碰变形、丢失的问题；主体与胀套的配合面做了精准的斜度匹配，保证胀紧时受力均匀，不会出现局部应力集中导致的胀套开裂问题，同时斜度设计在自锁角度范围内，锁止后不会受载荷影响自行松脱。从安装边界来看，这款插销适配的安装孔为标准圆柱通孔，安装时不需要额外加工键槽、螺纹等复杂结构，只要保证安装孔的孔径公差、孔壁表面粗糙度在对应要求范围内即可直接使用，插销插入端做了导向倒角，对准安装孔后可轻松推入，不需要反复对位调整；插销的整体外形紧凑，握持段突出安装面的尺寸经过优化，不会占用过多的安装周边空间，在狭小的工装安装空间内也能顺利操作，胀紧后的胀紧力覆盖整个接触段长度，对安装孔的长度适配范围较宽，在一定厚度范围内的安装板都可以稳定锁紧，不需要针对不同板厚更换不同规格的插销，适配性更强。
