外六角内螺纹公制连接衬套结构

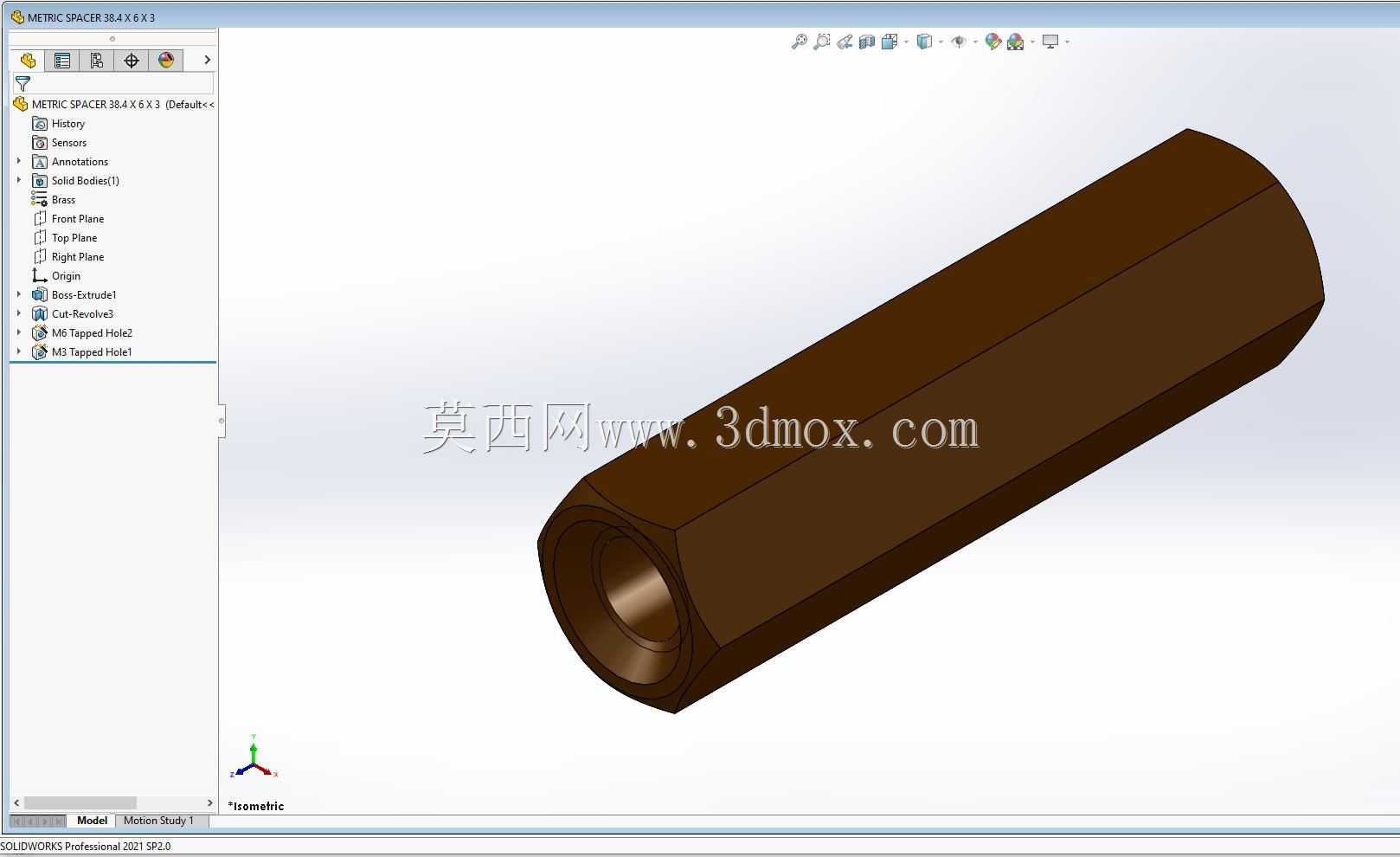

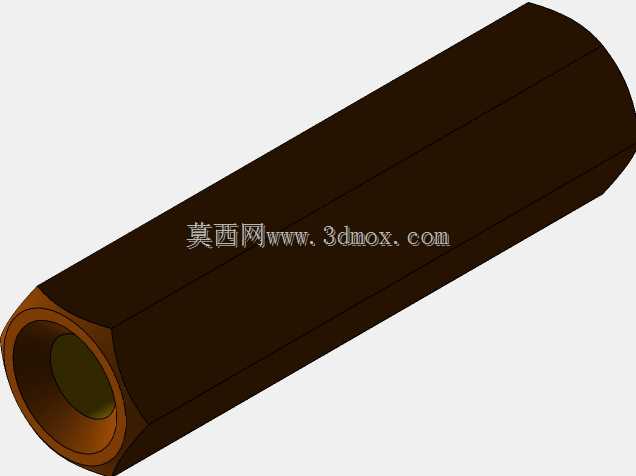

这款外六角内孔带螺纹的衬套类零件，是液压管路、气动回路、小型机电设备装配场景中极为常用的衔接配件，主要承担管路对接间距补偿、螺纹规格转换、硬管连接应力缓冲的核心作用，在低压流体输送回路、设备内部紧固件隔套、小型传动机构轴向定位场景中都有广泛适配空间。从实际使用场景来看，这类零件常被用在小型液压站的阀块外接管路处，当阀块安装面与外接硬管端部存在固定间距时，该衬套可以通过外六角结构配合扳手完成拧紧固定，内孔的螺纹结构可以直接对接对应规格的公制外螺纹接头，无需额外加工转接螺纹，既能够填补安装间隙，也可以避免硬管直接对接阀块时产生的侧向应力损伤阀块本体螺纹，同时在需要频繁拆装的检修点位，这类衬套还能作为易损消耗件保护主设备上的本体螺纹，降低设备长期维护的成本。从设计思路来看，该零件采用外六角的外形结构，完全适配标准开口扳手、梅花扳手的拧紧作业需求，六角对边尺寸符合常规公制紧固件的扳手适配规范，现场装配无需定制专用工装，普通维修人员使用常规工具即可完成安装锁紧；内孔采用全段公制螺纹设计，螺纹牙型符合普通公制紧固螺纹的公差要求，能够保证与对接接头的啮合长度满足低压工况下的连接强度要求，同时内孔端部做了微小的倒角导向处理，对接接头时可以快速对准螺纹入口，避免斜向拧入造成的牙型损伤。零件整体为等外径的长条形六角柱结构，轴向长度经过精准核算，能够刚好适配38.4mm的标准安装间隙，六角外接圆尺寸控制在合理范围内，安装时不会与周边相邻的管路、紧固件产生空间干涉，内孔螺纹规格适配常规6mm通径的公制管路接头，管壁厚度经过强度校核，在1MPa以内的低压流体工况下不会出现开裂、变形问题，零件两端的端面都做了平面度处理，安装时可以配合密封垫片实现端面静密封，避免流体从衔接缝隙渗漏。这类衬套相比常规的圆柱形衬套，外六角结构提供了可靠的扳手受力点位，拧紧时不会出现零件跟转、打滑的问题，相比六角螺母类零件，它的轴向长度更长，能够实现更长距离的间距补偿，同时内孔全通的螺纹结构可以同时对接两端的外螺纹部件，实现双向衔接的功能，在紧凑安装空间内可以替代“螺母+隔套”的组合装配方案，减少装配零件数量，提升现场装配的效率。
