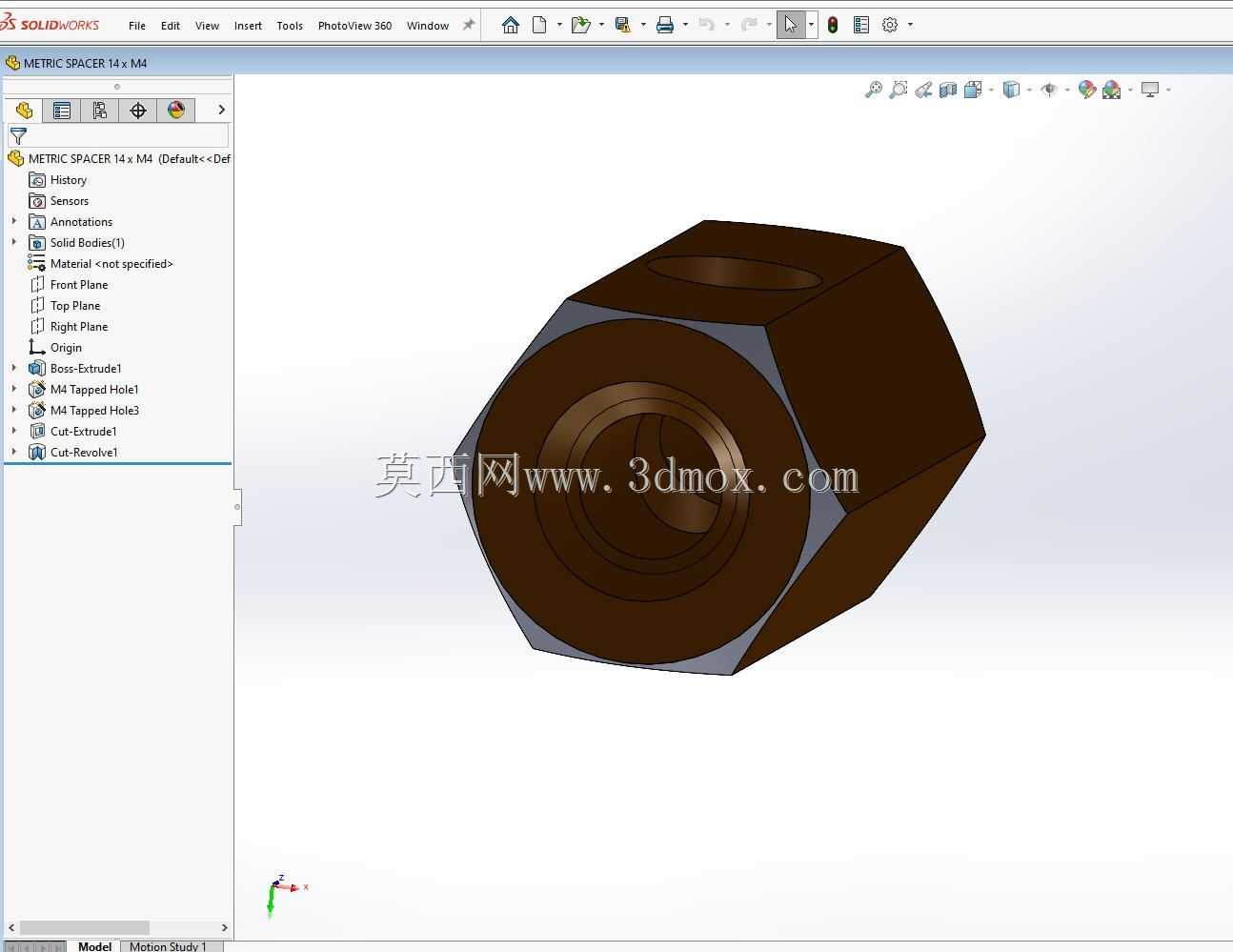

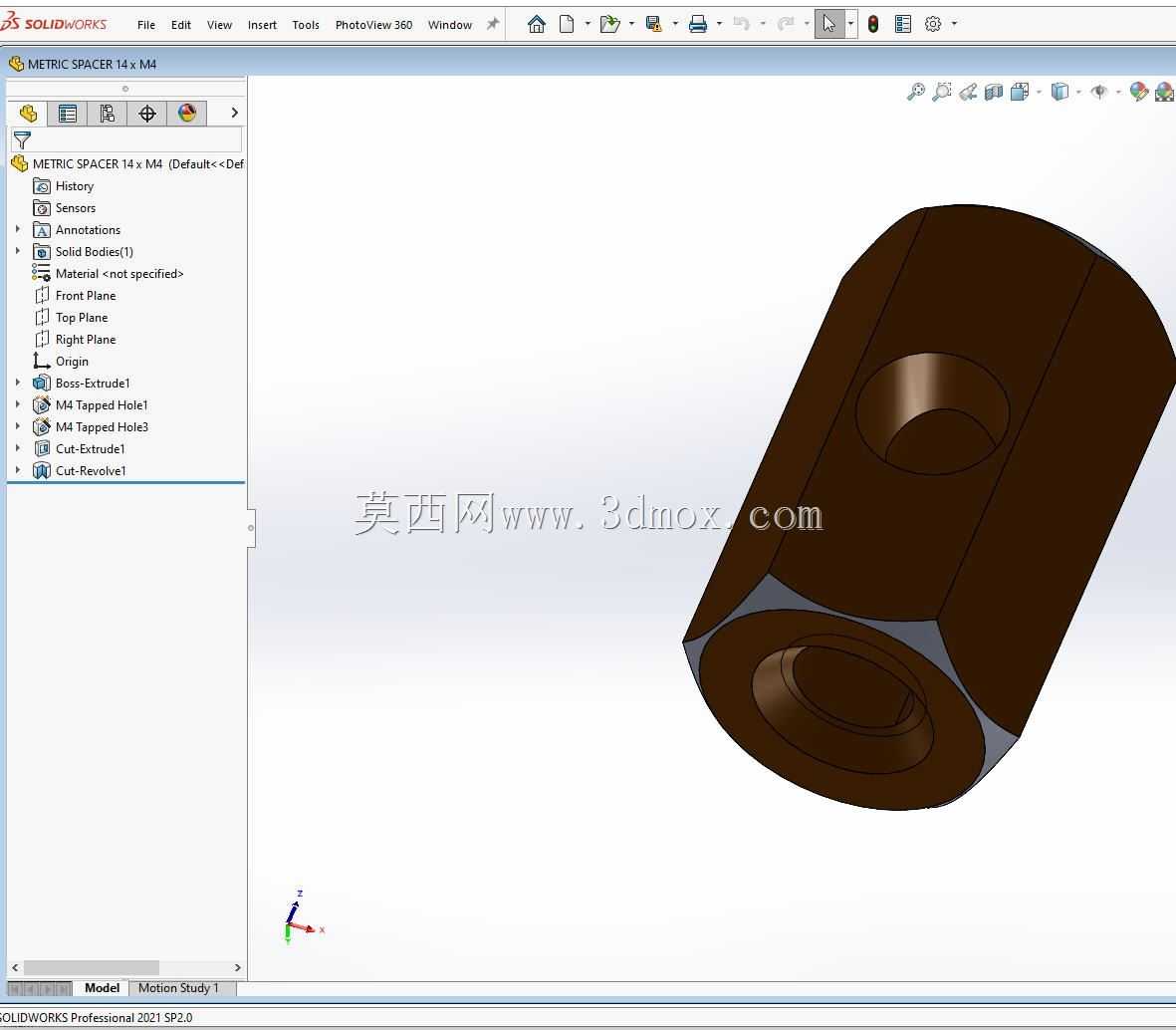

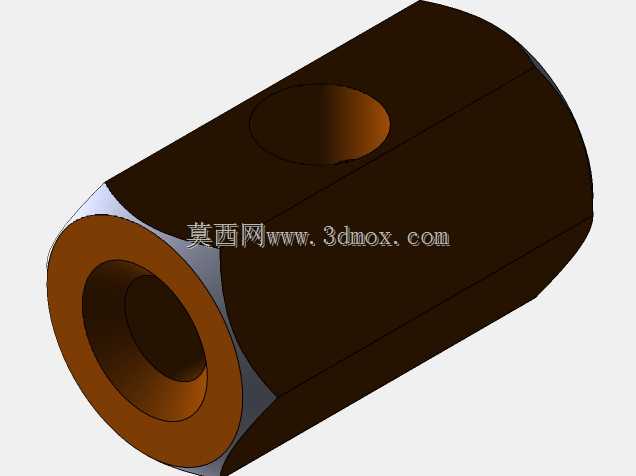

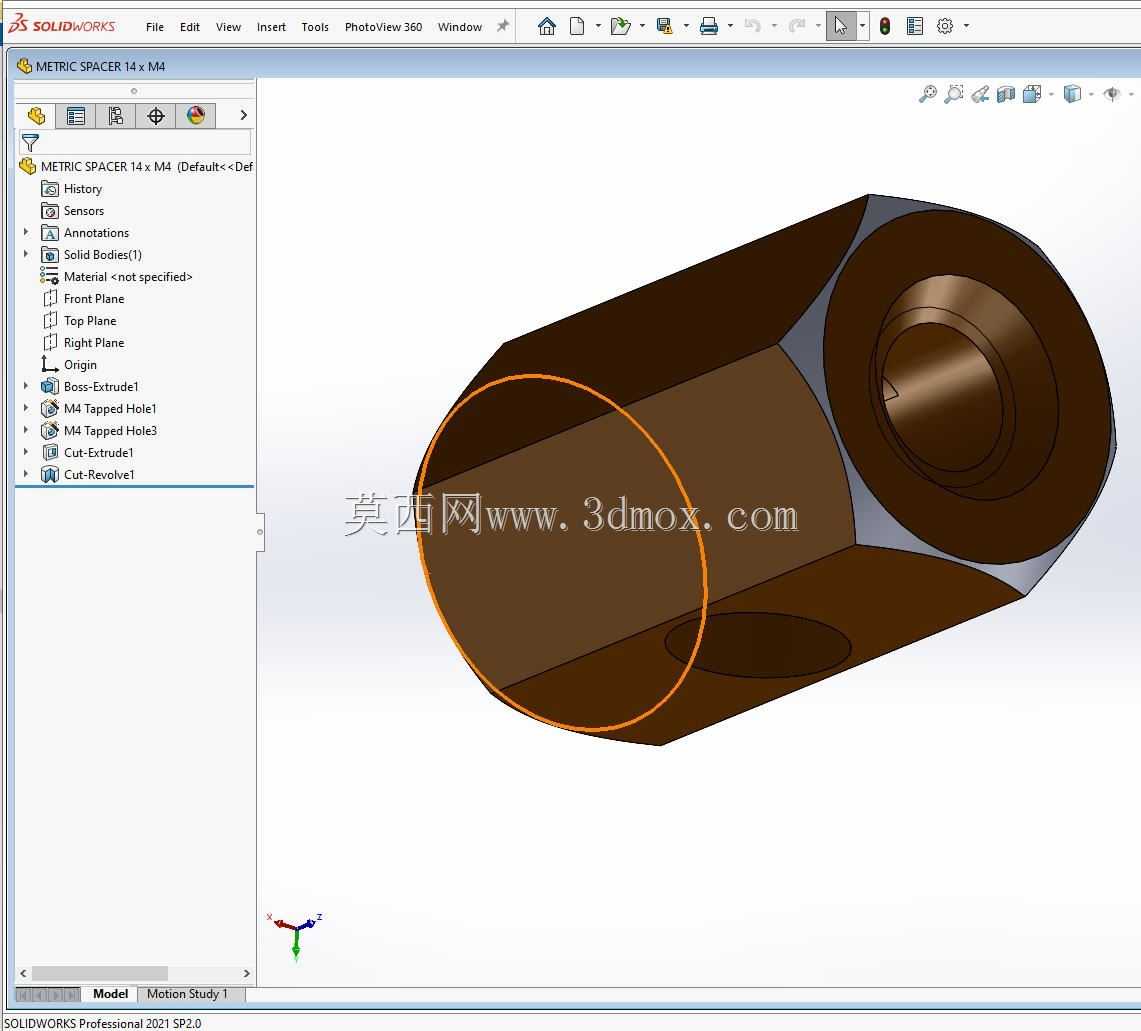

公制14xM4螺纹连接柱形垫片结构

这款柱形带侧孔的公制垫片，是机械装配领域中极为常用的间隔紧固配套零件，主要应用在各类机电设备组装、工装夹具搭建、非标自动化设备构件连接、小型五金模组装配的场景中，承担着调整装配间隙、分担螺纹连接面压、实现垂直方向构件转接定位的核心作用。在实际设备运行过程中，这类垫片能够避免螺栓直接压合在薄壁构件表面造成的基材凹陷、螺纹滑牙问题，同时通过侧面的M4螺纹孔，可以实现垂直于主安装轴方向的辅助零件固定，比如在型材框架搭建中，可借助该垫片完成横向传感器支架、走线卡扣、小型挡片的免额外打孔固定，大幅提升装配的灵活度。从设计思路来看，这款垫片采用圆柱主体结构，主体外径适配14规格的安装避让空间，中心设置贯通的光孔，可供对应规格的主连接螺栓顺畅穿过，侧面垂直于主体轴线开设M4规格的螺纹孔，螺纹孔深度经过精准校核，既保证足够的螺纹啮合长度满足侧向连接的锁紧力要求，又不会钻穿主体内壁影响主螺栓的穿装顺畅度；主体两端的端面都做了高精度的平面度处理，装配后能够和被连接件表面完全贴合，避免出现倾斜导致的连接应力集中问题，主体外侧做了对称的平面切边处理，既可以在安装时借助扳手夹持防止垫片跟转，也能在特定安装槽内实现周向定位，避免设备运行过程中垫片受振动出现转动偏移，保证侧孔的安装方位始终保持在预设位置。从安装边界来看，这款垫片的轴向长度适配常规的间隔装配需求，安装时仅需要在被连接件上预留出对应直径的圆柱容纳空间，切边对应的方位预留出扳手操作的余量即可，不需要额外加工复杂的定位结构，主螺栓穿装锁紧后，侧向螺纹孔即可直接使用，能够有效减少装配工序，提升组装效率，在小型自动化设备、3D打印机构件、电子设备机架、工装治具的装配场景中都能发挥稳定的连接间隔作用，适配多种不同材质的被连接件，无论是金属型材、工程塑料构件还是复合材料板材，都能通过该垫片实现可靠的连接与间隙调整。
