汽车零部件精密定位加工夹具

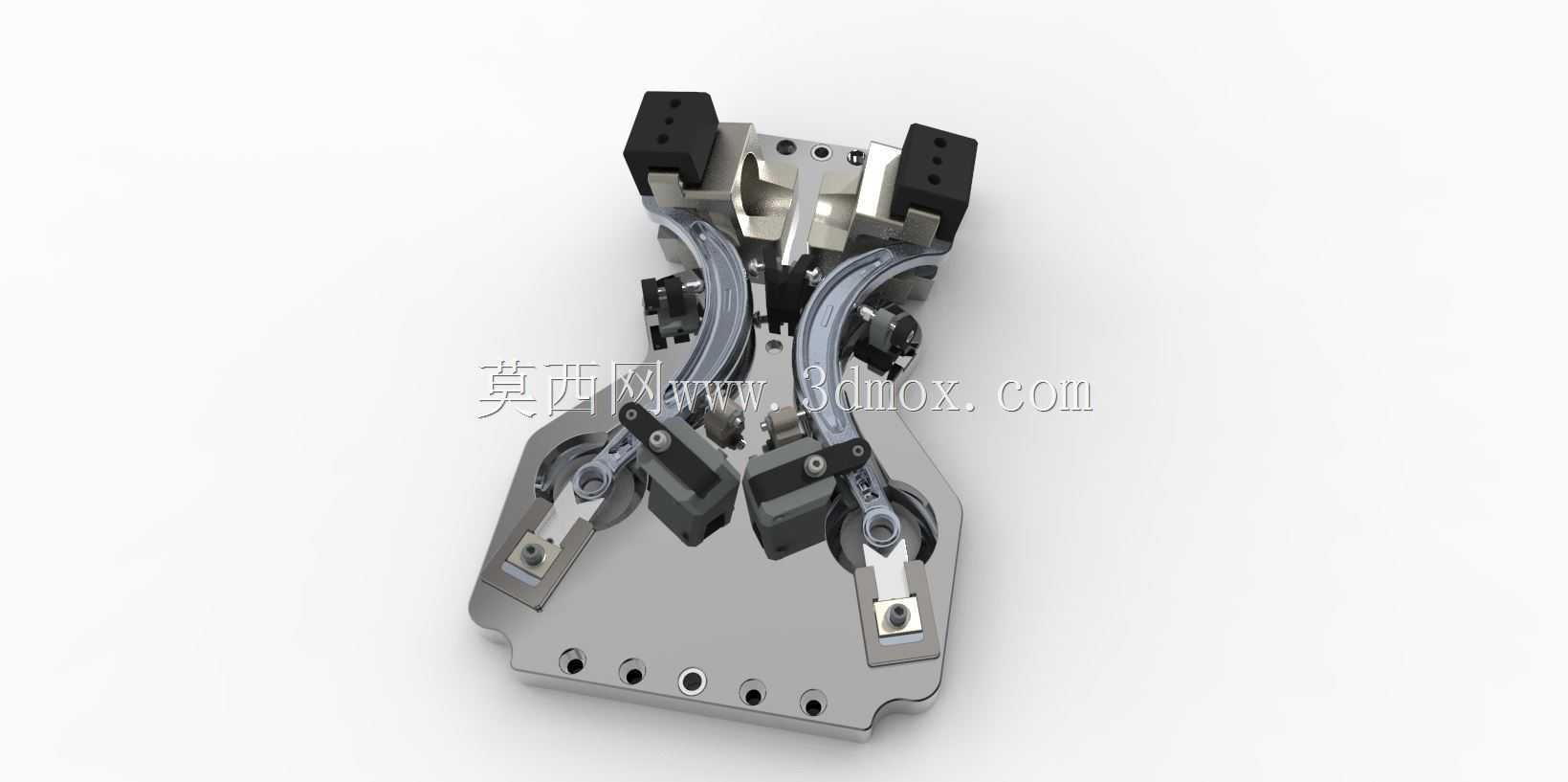

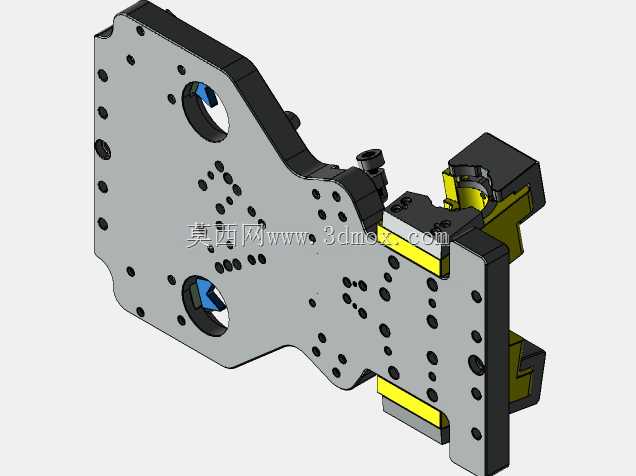

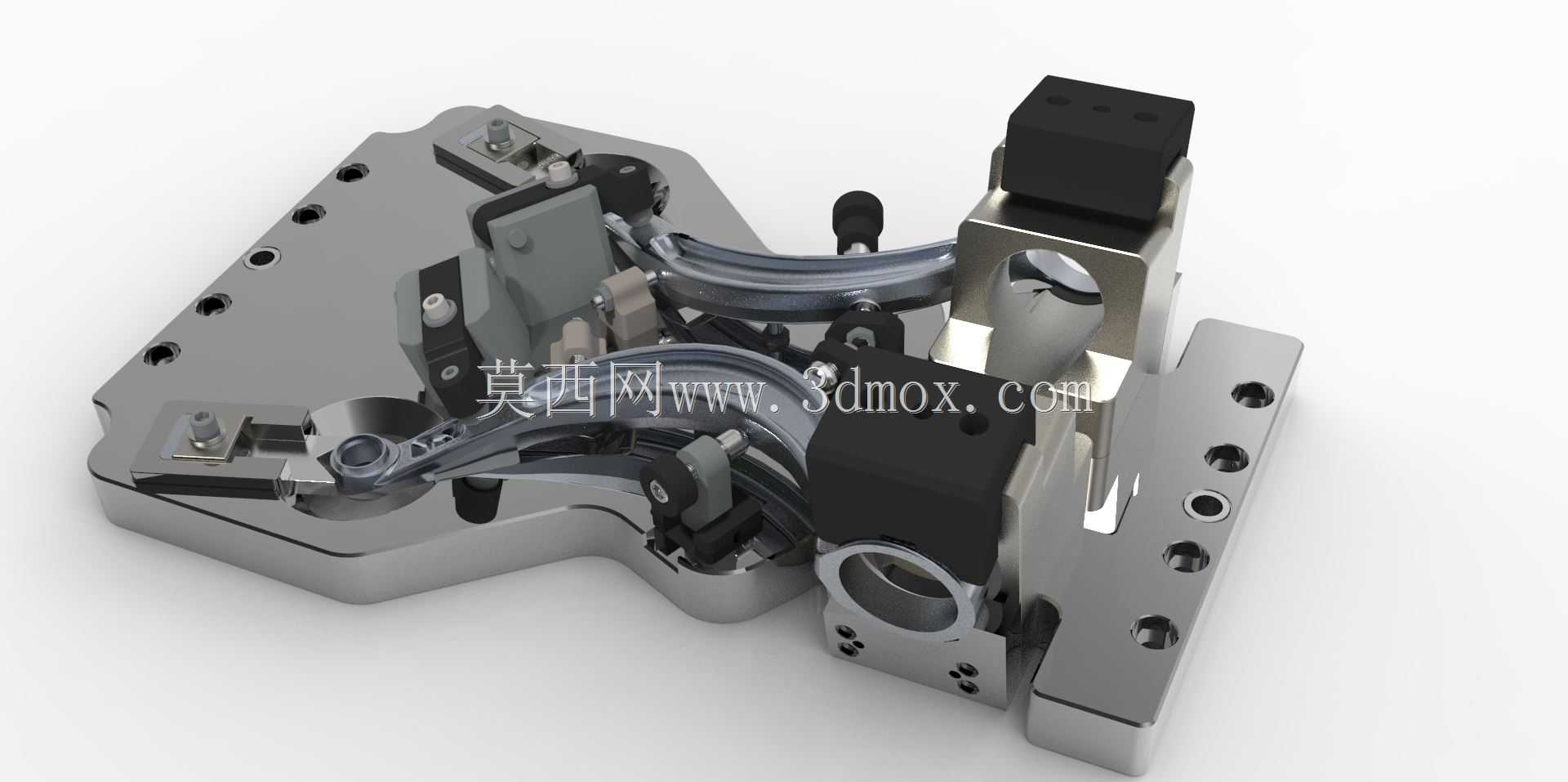

这款加工夹具主要应用于汽车零部件机加工产线的精密装夹工位，针对汽车异形结构件的铣削、钻孔、镗孔等多工序加工场景设计，能够在批量生产过程中为待加工工件提供稳定、高精度的定位约束，避免加工过程中工件出现位移、振颤问题，有效保障零件加工尺寸的一致性与形位公差精度，大幅降低单件装夹的辅助耗时，提升机加工序的整体生产效率。从功能特性来看，该夹具采用多点位复合定位逻辑，结合刚性压持与辅助支撑结构，可适配对应汽车零件的复杂曲面外形，装夹时能够贴合工件的基准面与定位孔位，避免装夹变形对加工精度的影响；夹具上设置的快换压头与可调限位结构，可在小范围调整后适配同系列不同规格零件的装夹需求，减少产线换型的工装调整时间。在设计思路上，该夹具优先遵循基准重合原则，将工件的设计基准与夹具的定位基准做统一匹配，从根源上降低基准不重合带来的加工误差；整体采用模块化布局，将定位组件、压持组件、支撑组件分别集成在一体化底座上，底座上的标准化安装孔位可直接匹配常规加工中心的工作台T型槽规格，无需额外制作过渡连接板即可完成设备安装；夹具的走刀避让空间经过反复校核，能够保证加工刀具在全工序走刀路径中不会与夹具结构发生干涉，同时预留了充足的切屑排出与切削液流通空间，避免积屑影响定位精度。从安装边界来看，该夹具整体底座采用异形适配结构，整体占用工作台面尺寸紧凑，安装时仅需通过对应规格的T型螺栓完成底座固定，即可保证整体装夹刚性；夹具的最高凸起结构高度经过严格控制，可适配常规立式加工中心的主轴行程范围，不会出现超程问题；所有压持组件的操作位置都设置在夹具外侧的易操作区域，操作人员无需探身到加工区域内部即可完成工件的装夹与拆卸操作，降低操作安全风险。在实际生产应用中，这类夹具能够将单工件的装夹时间控制在数秒内，配合加工中心的自动走刀程序可实现半自动化批量加工，装夹重复定位精度可满足精密汽车零部件的公差要求，有效降低操作人员的劳动强度，同时减少因人工装夹偏差导致的零件报废问题，非常适合汽车零部件量产加工车间的常态化使用。
