组合式铜热交换器带安全防护操作工作站

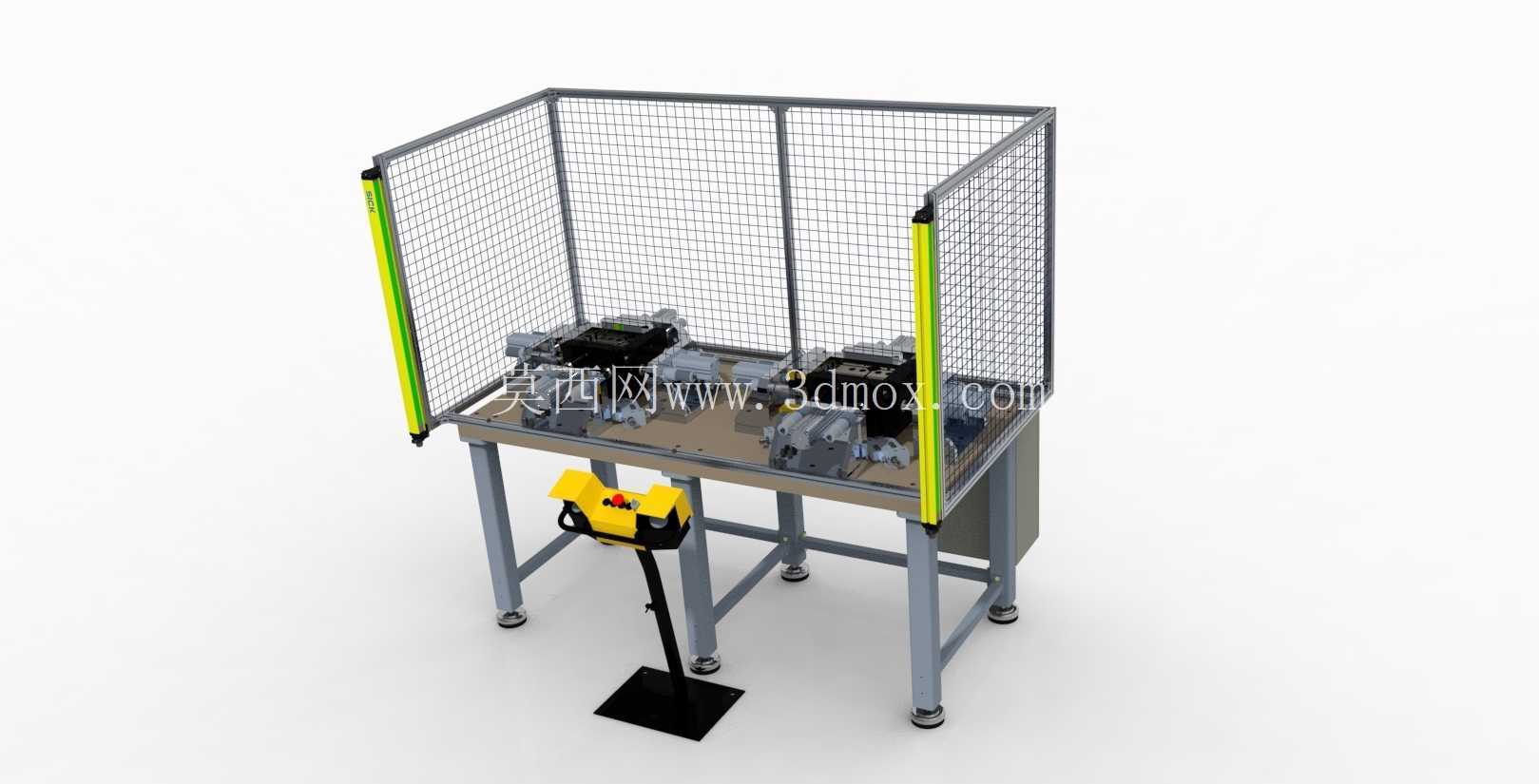

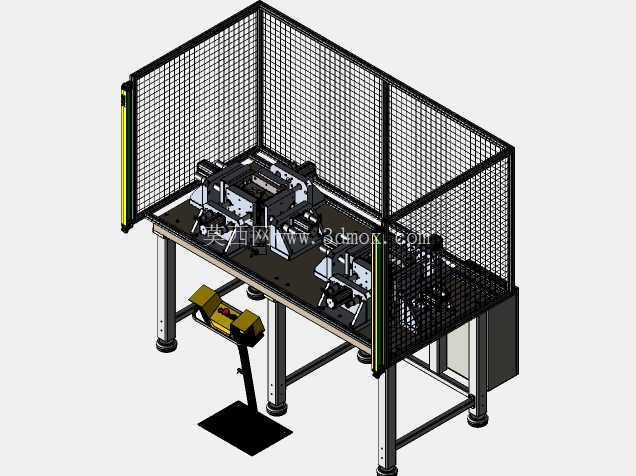

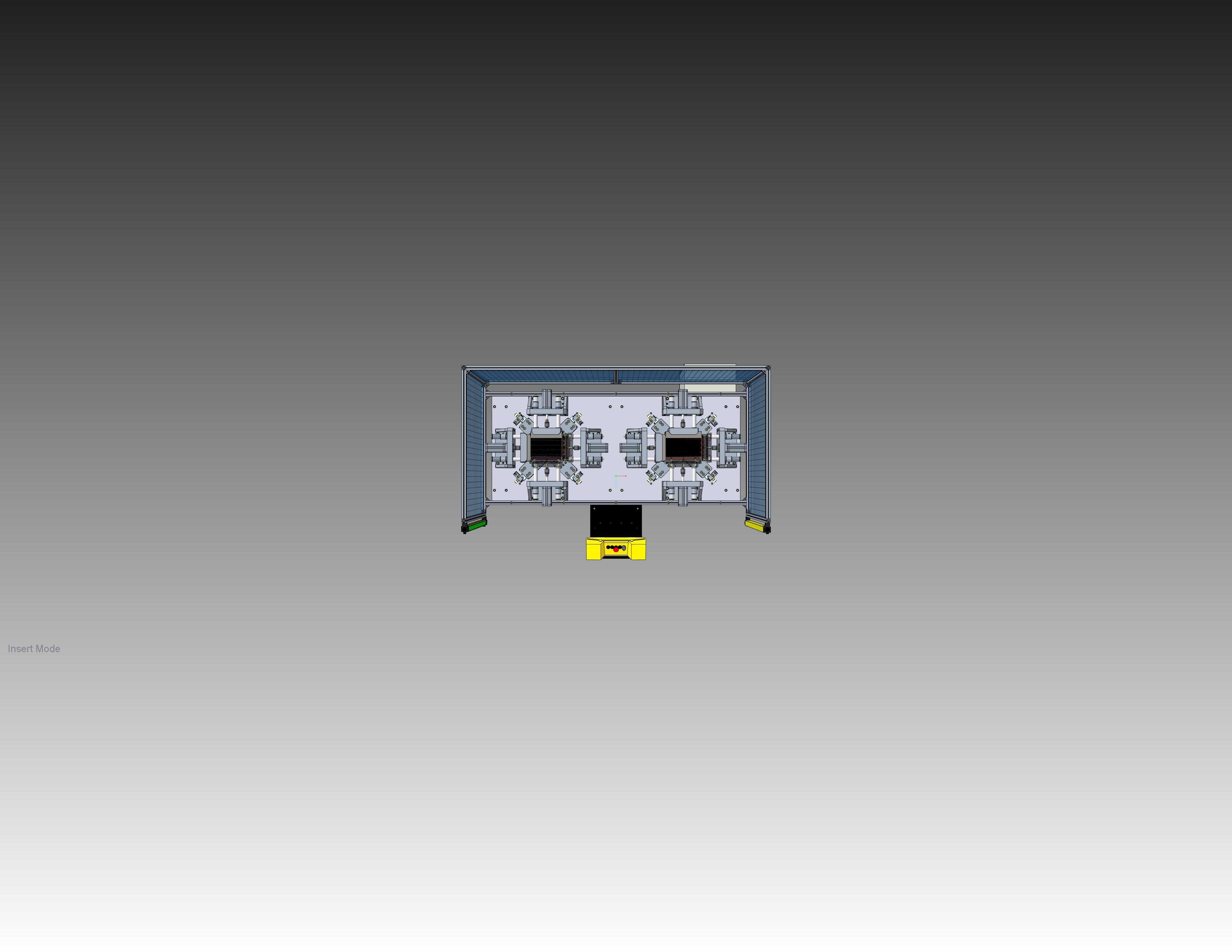

　　工作台面采用加厚钢板折弯成型，台面边缘做圆弧倒角处理，避免操作人员磕碰受伤，台面下方预留走线与管路排布空间，换热单元的进出液接口统一布置在台面后侧，方便现场管路对接，同时减少管路对正面操作空间的占用。设备外围配置网格状安全防护围栏，围栏采用钢丝网格焊接结构，网格间隙控制在12mm以内，既可以保证操作人员清晰观察内部换热单元的运行状态，又能防止肢体意外伸入设备运行区域，围栏两侧安装安全光栅，当有物体侵入防护区域时，可快速触发设备停机信号，切断动力回路，保障操作安全。围栏的开门位置设置安全联锁开关，门体未完全闭合时设备无法启动，从硬件层面规避违规操作带来的安全风险。这套带安全防护结构的铜质热交换工作站，主要面向中小型商用供热、工业流体换热场景设计，常见于分布式供暖系统、小型工艺流体温控回路、商用锅炉配套换热单元中，承担不同介质间的热量传递功能，实现冷热流体的隔离式热交换，避免介质交叉污染的同时完成高效热量置换。从结构布局来看，整套设备采用型材框架作为承载主体，底部配备可调式支撑脚杯，可适配车间地面不平整的安装场景，单支脚杯调节行程覆盖±15mm范围，安装时无需额外预制高精度安装基础，降低现场施工的找平成本。

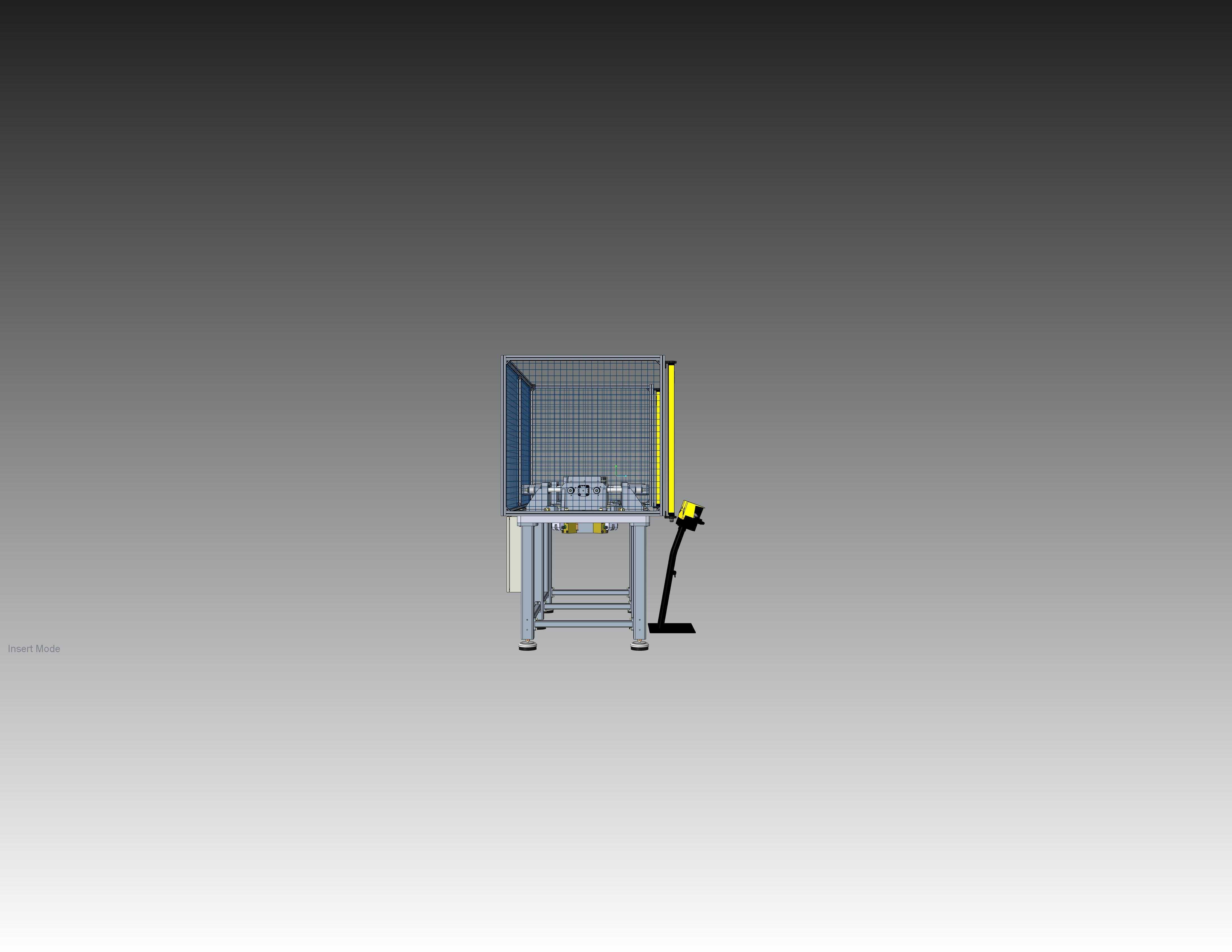

　　操作工位配置立式悬挂操作盒，操作盒通过可弯折支架固定在地面底座上，操作面板上设置启动、急停、复位按钮，急停按钮采用红色蘑菇头样式，触发后可自锁，需手动旋转复位才能重启设备，操作盒的安装高度距离地面1.1m，符合成年人站立操作的人机工程学尺寸，长时间操作不易产生疲劳。核心换热单元采用铜质材质加工，铜材的高导热特性可以大幅提升热交换效率，换热流道采用多回路并联设计，可根据实际换热需求调整不同流道的通断，适配不同流量、不同温差的换热工况，换热单元的接口采用标准法兰连接，密封面配备耐温橡胶垫片，可耐受120℃以内的工作温度，满足常规水暖、低压工艺流体的换热需求。

　　在设计过程中，重点考虑了设备的维护便捷性，围栏的后侧采用可拆卸式螺栓固定结构，需要对内部换热单元进行检修、更换密封件时，只需拆除后侧围栏的固定螺栓即可获得充足的操作空间，无需整体拆除围栏结构。换热单元与台面之间采用快拆式压板固定，松开压板螺栓即可将换热单元整体吊出，减少维护时的拆装工作量。整套设备的外形尺寸控制在长1800mm、宽1200mm、高2000mm范围内，安装时只需预留后侧300mm的管路维护空间、正面800mm的操作空间即可，整体占地面积较小，适合在车间内紧凑排布。安全光栅的安装位置距离围栏边缘100mm，预留足够的安全响应距离，当人员手部刚伸入围栏区域时即可触发停机，避免安全事故发生。

　　操作盒的底座采用加重铸铁结构，可避免操作时支架晃动，按钮的排布按照操作频率设置，启动按钮布置在操作盒右侧，急停按钮布置在操作盒左上角，符合操作人员的操作习惯，减少误触概率。换热单元的流道内部做光滑钝化处理，减少流体流动阻力，降低泵组的输送能耗，流道的转角位置采用圆弧过渡，避免流道内出现积液死角，减少介质残留带来的结垢风险，延长设备的维护周期。整套结构的型材连接部位采用标准角件连接，无需焊接，加工组装时可快速拼接，降低生产制造成本，同时方便运输时拆解为部件，到现场后再完成组装，减少运输过程中的体积占用。
