数控铣削专用侧槽加工刀具结构设计

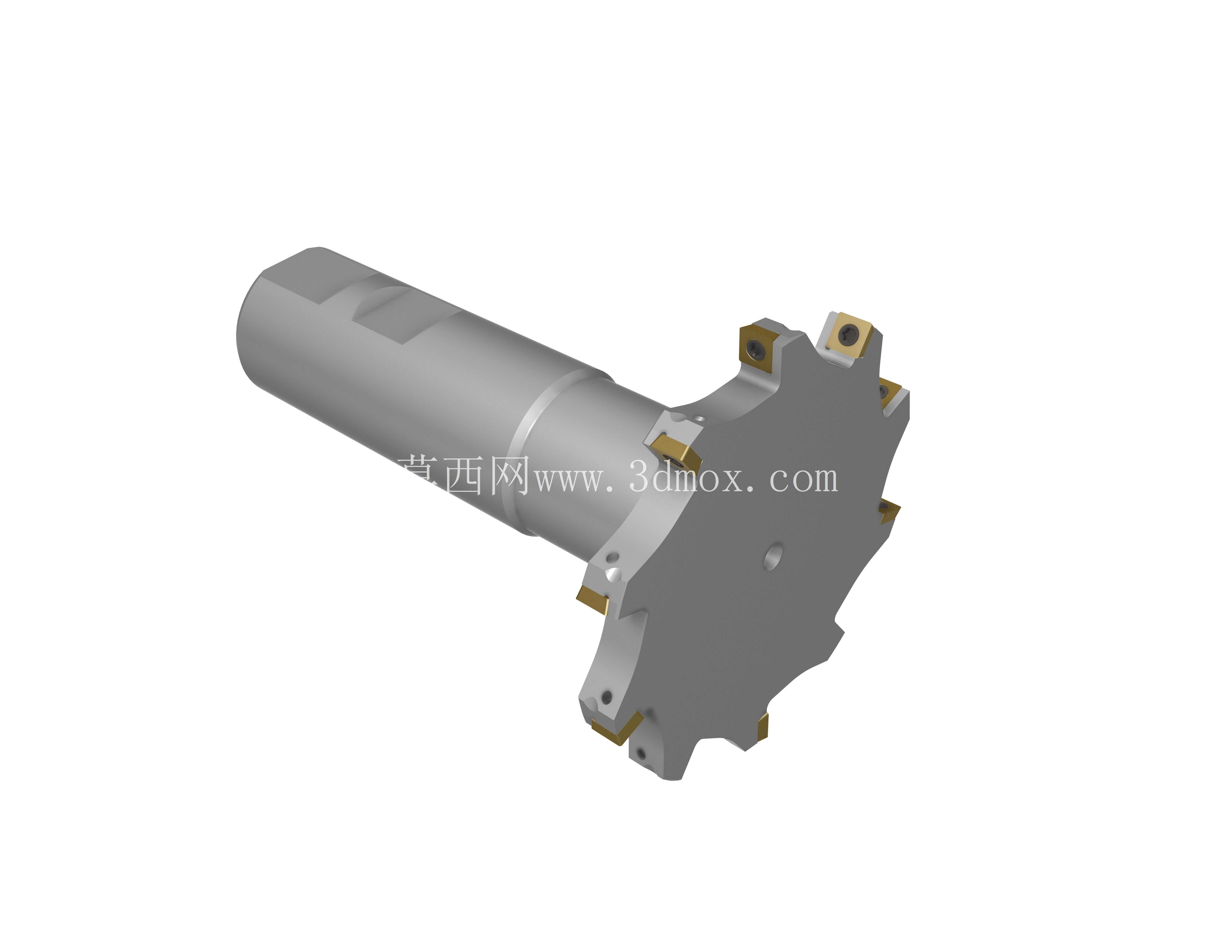

　　在箱体类零件、液压阀块、传动构件的批量铣削工序里，侧槽加工一直是容易被忽视却直接影响装配精度的环节——普通立铣刀加工深侧槽时，排屑空间受限、刀具悬伸过长带来的让刀问题，往往会导致槽宽尺寸超差、槽侧壁粗糙度不达标，甚至出现槽底接刀痕明显的缺陷，这款侧槽专用铣刀正是针对这类加工痛点做的定向结构优化。从实际加工适配场景来看，这款刀具主要匹配加工中心、数控铣床的BT/HSK标准刀柄接口，直柄夹持段做了高精度的外圆磨削，圆柱度控制在0.002mm以内，装夹后径向跳动可以控制在0.005mm范围内，避免高速切削时因为动平衡问题带来的振纹。

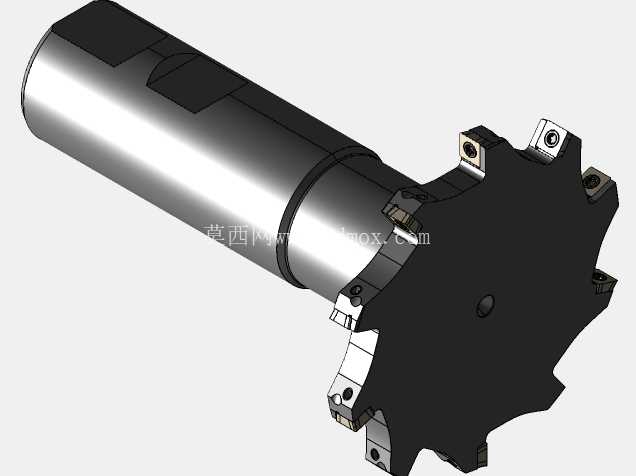

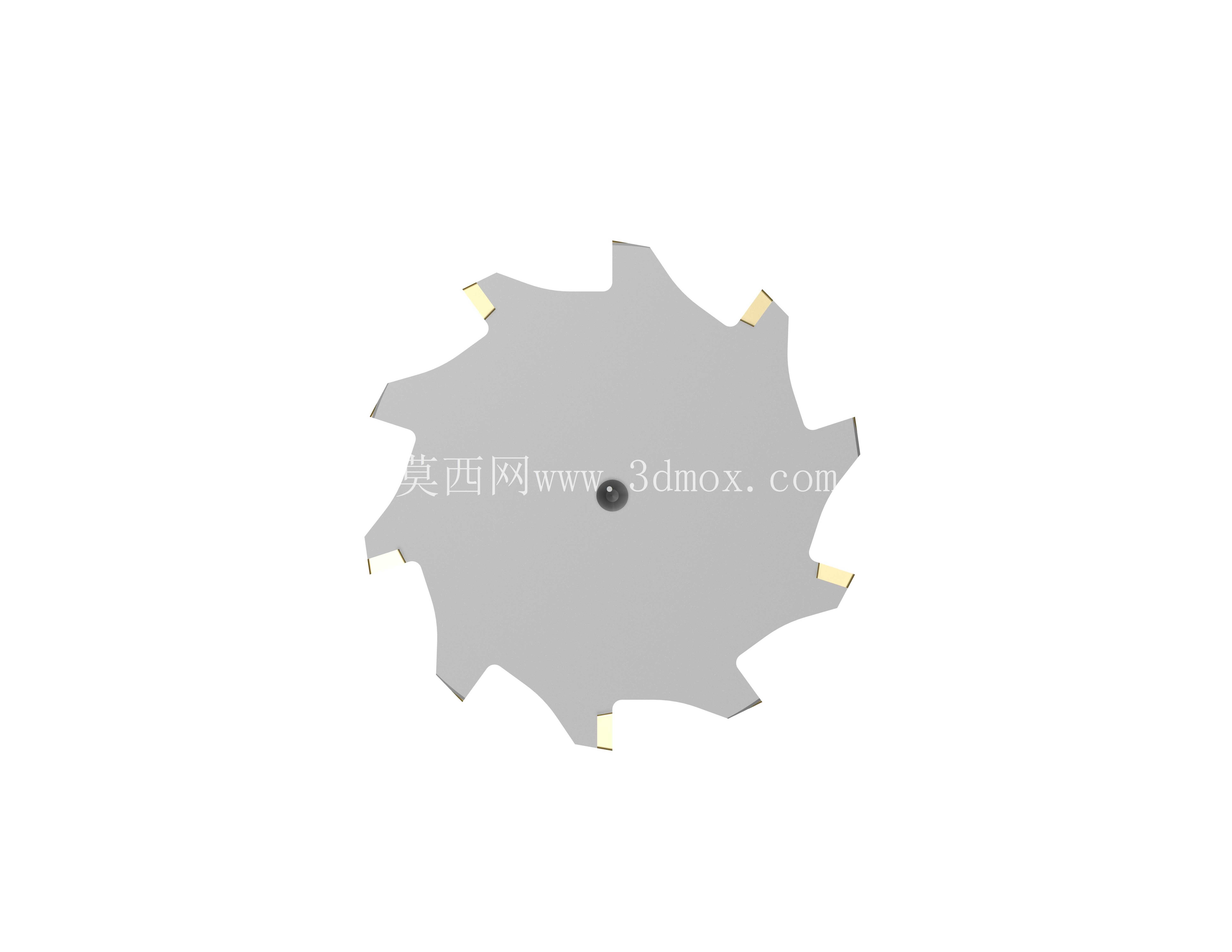

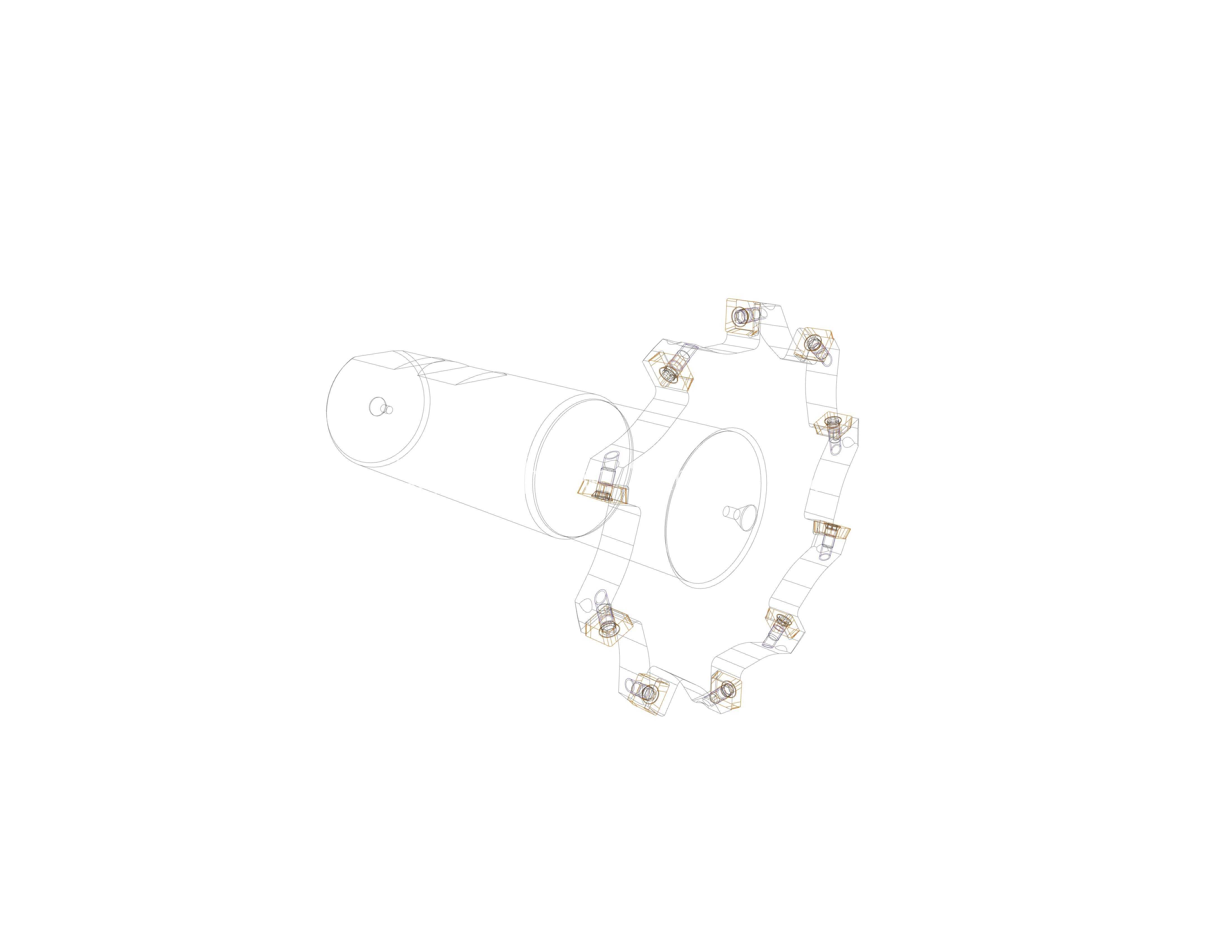

　　刀体的切削端采用了盘状多齿结构，切削刃沿刀盘圆周均匀分布，每片切削刃都设计了独立的安装定位槽，刀片采用螺钉压紧的装夹方式，更换刀片时不需要重新拆卸整刀，只需要松开压紧螺钉就能完成刀片转位或者更换，大幅减少了换刀辅助时间。和普通T型槽铣刀不同的是，这款刀具的刀盘厚度做了精准的尺寸控制，针对常用的侧槽宽度公差带做了分级设计，切削刃的轴向跳动经过预调，加工出来的槽宽尺寸可以稳定控制在H7公差范围内，不需要后续做精镗或者铰削工序，一次走刀就能完成侧槽的粗精加工。刀体的排屑槽做了大螺旋角设计，切屑可以顺着排屑槽快速从槽腔内排出，避免切屑在封闭的槽内堆积刮伤已加工表面，同时也能减少切屑对刀片的二次摩擦，延长刀片使用寿命。

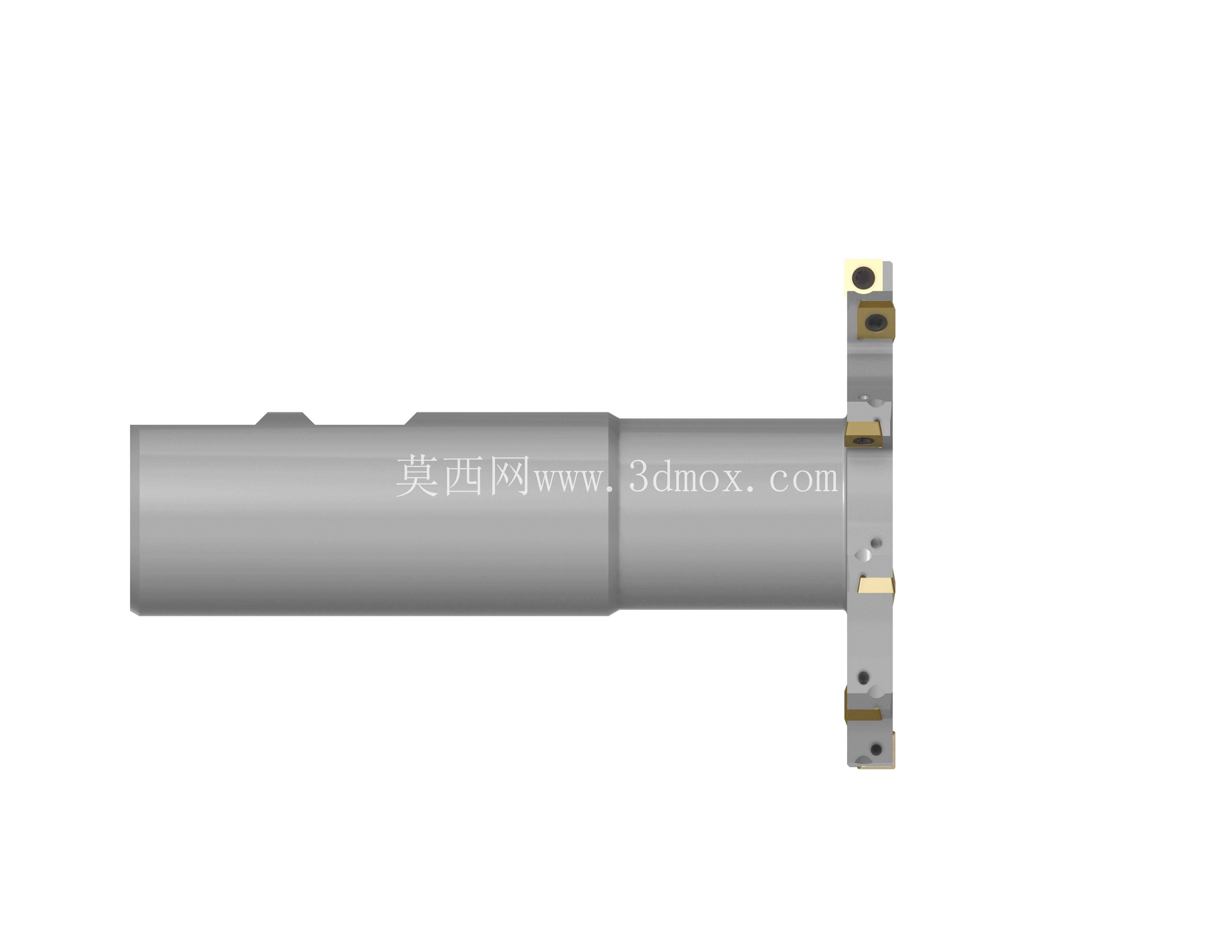

　　在安装边界上，这款刀具的柄部直径、刀盘直径、刀盘厚度、有效切削长度都做了明确的尺寸匹配，针对不同的槽深需求，设计了不同悬伸长度的规格，加工时需要根据工件的槽深、侧壁干涉量选择对应规格，避免刀盘和工件侧壁发生碰撞。从设计思路上看，这款刀具没有追求通用化的多场景适配，而是聚焦在数控铣削的侧槽加工这一细分工序，把切削稳定性、排屑效率、换刀便捷性作为核心设计目标：刀体整体采用合金钢材质做调质处理，芯部硬度控制在HRC42-45，保证足够的刚性避免切削时让刀，刀片安装位做了高频淬火处理，硬度达到HRC55以上，保证刀片定位面的耐磨性，长期使用也不会因为定位面磨损导致刀片安装精度下降。

　　切削刃的几何角度做了针对性优化，前角设计为8度，兼顾切削锋利度和刃口强度，加工钢件时不会因为前角过大出现崩刃，加工铝合金时也不会因为前角过小导致积屑瘤产生；后角设计为12度，减少刃口和已加工表面的摩擦，降低切削热的产生。在实际加工验证中，这款刀具加工45号钢的侧槽时，线速度可以达到120m/min，每齿进给量0.1mm/z，相比普通立铣刀分层铣侧槽的加工方式，效率提升3倍以上，加工出来的槽侧壁粗糙度可以稳定达到Ra1.6，完全满足多数液压元件、传动零件的装配精度要求。针对不同的加工材质，只需要更换对应材质的刀片即可，不需要更换刀体，加工铸铁时选用硬质合金涂层刀片，加工铝合金时选用无涂层的抛光刀片，加工不锈钢时选用高韧性的专用刀片，刀体的通用化设计可以大幅降低车间的刀具库存成本。另外，刀体的中心设计了内冷孔，切削液可以通过刀柄的内冷通道直接输送到切削区域，快速带走切削热，同时高压切削液也能辅助冲排切屑，进一步提升排屑效率，在深槽加工时优势尤为明显，避免因为排屑不畅导致的闷刀、崩刃问题。
