螺旋叶片连续压制成形加工设备

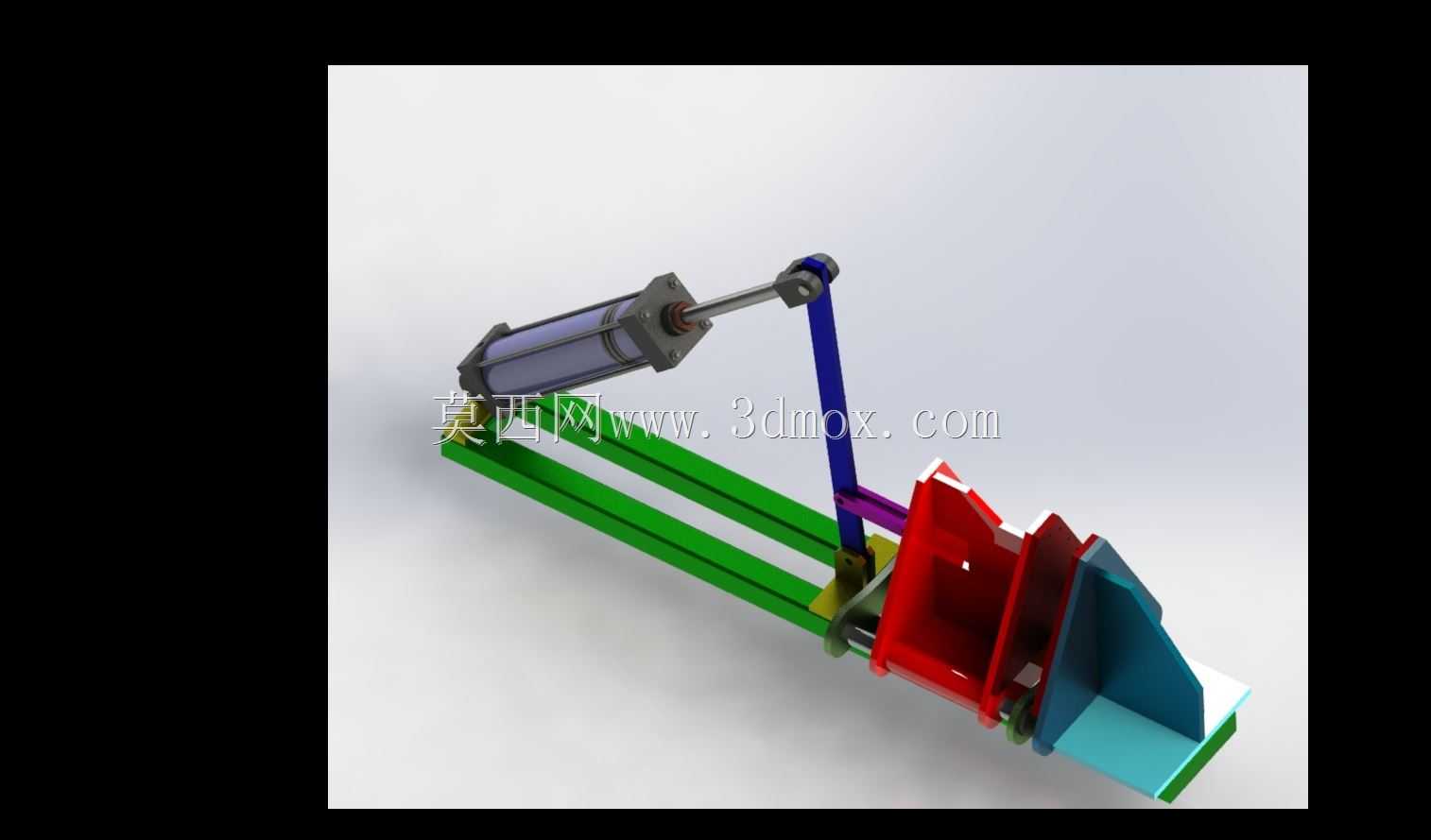

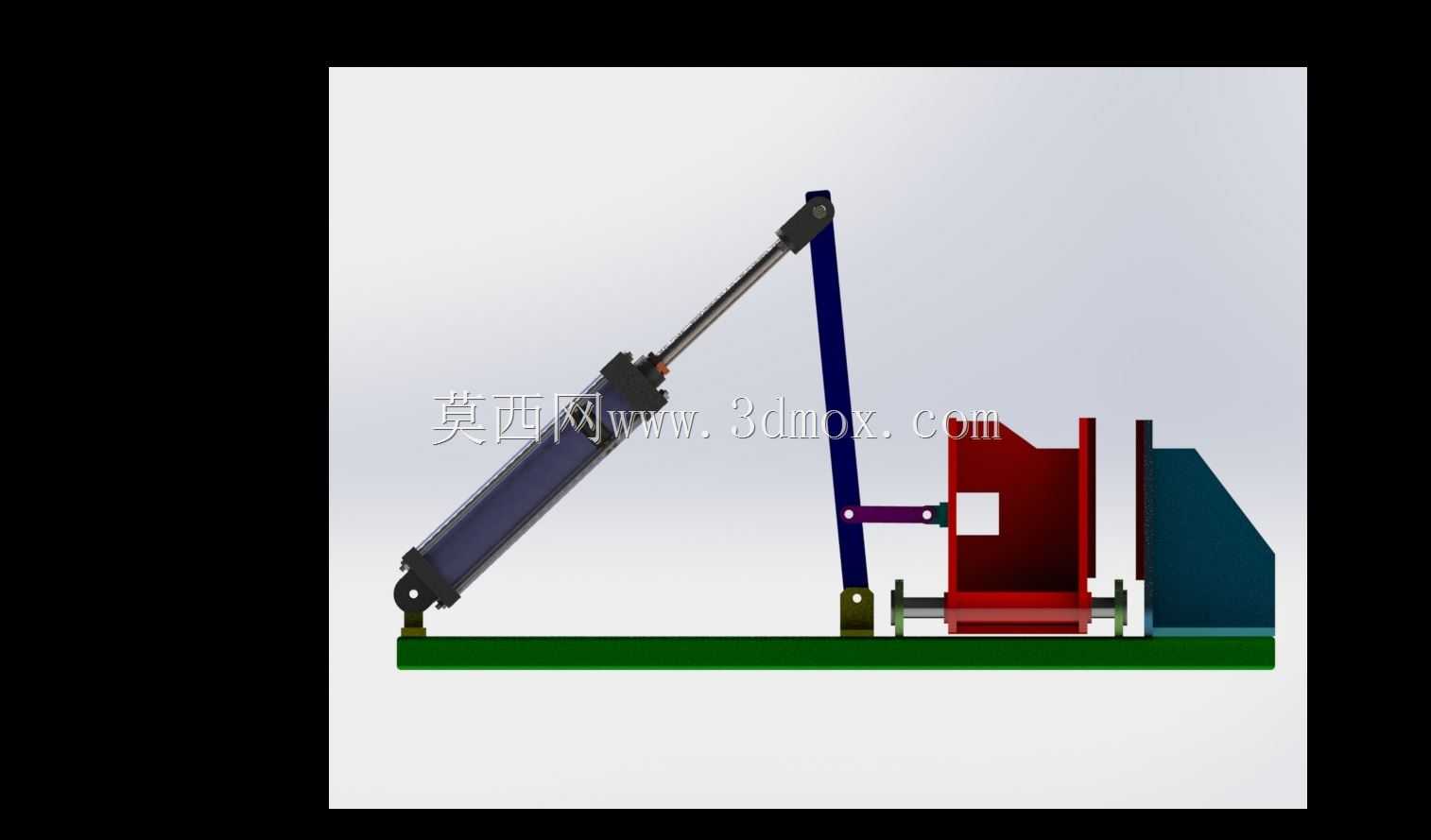

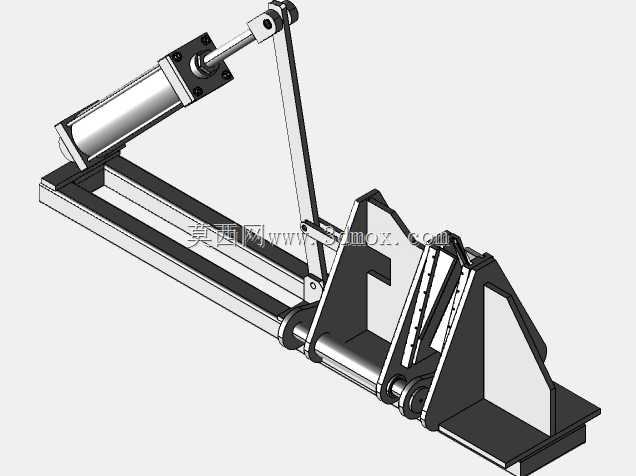

该设备主要面向散料输送装备制造领域，应用于矿山、建材、粮食加工、环保水处理等行业的螺旋输送机核心部件生产场景，专门解决传统螺旋叶片手工敲制精度差、成型效率低、批次一致性难保障的生产痛点，可完成不同规格等厚螺旋叶片的连续冷压成型作业，替代传统的分段焊接、手工修型的落后加工方式。设备整体采用卧式长床身布局，驱动端配置直线推压执行结构，通过可调角度的成型模座对送入的钢带坯料进行渐进式弯折扭压，钢带从模座进料端送入后，在推压机构的持续进给作用下，沿模座预设的螺旋导程角度发生连续塑性变形，最终从出料端输出连续成型的螺旋叶片成品，成型过程无需额外加热，常温下即可完成金属板材的扭转变形，成型后的叶片螺距均匀、表面平整无明显锤击痕迹，后续可直接焊接到螺旋输送机的中心轴上，大幅减少后续校形的工作量。设计过程中充分考虑了不同规格叶片的加工适配性，模座位置设置了多组可调安装位，可根据待加工叶片的导程、叶片宽度、板材厚度调整模座的倾斜角度与夹持间距，推压机构的进给行程覆盖常规直径100mm至600mm规格螺旋叶片的成型长度需求，设备床身采用型钢焊接结构并做了时效去应力处理，可承受压型过程中的持续反作用力，避免长期使用出现床身变形影响成型精度。安装边界方面，设备整体为一体式落地安装结构，底部预留了地脚螺栓固定孔位，无需额外做复杂的混凝土基础，安装时只需保证床身水平度即可，设备进料端预留了钢带放料架的对接空间，出料端预留了成品接料台的安装位置，可直接接入螺旋叶片生产的流水线作业，也可作为独立工位单独使用。设备的执行结构采用标准化的气动或液压推压组件，维护时可快速更换密封件与易损配件，成型模座采用耐磨合金钢制作，长期冲压磨损后可单独更换模片，无需整体更换模座，有效降低生产过程中的配件维护成本，相比传统的叶片拉伸成型工艺，该设备成型的叶片内孔与中心轴的贴合度更高，焊接后叶片的径向跳动量更小，能有效降低螺旋输送机运行时的卡料、异响问题，提升整机运行的稳定性与使用寿命。
