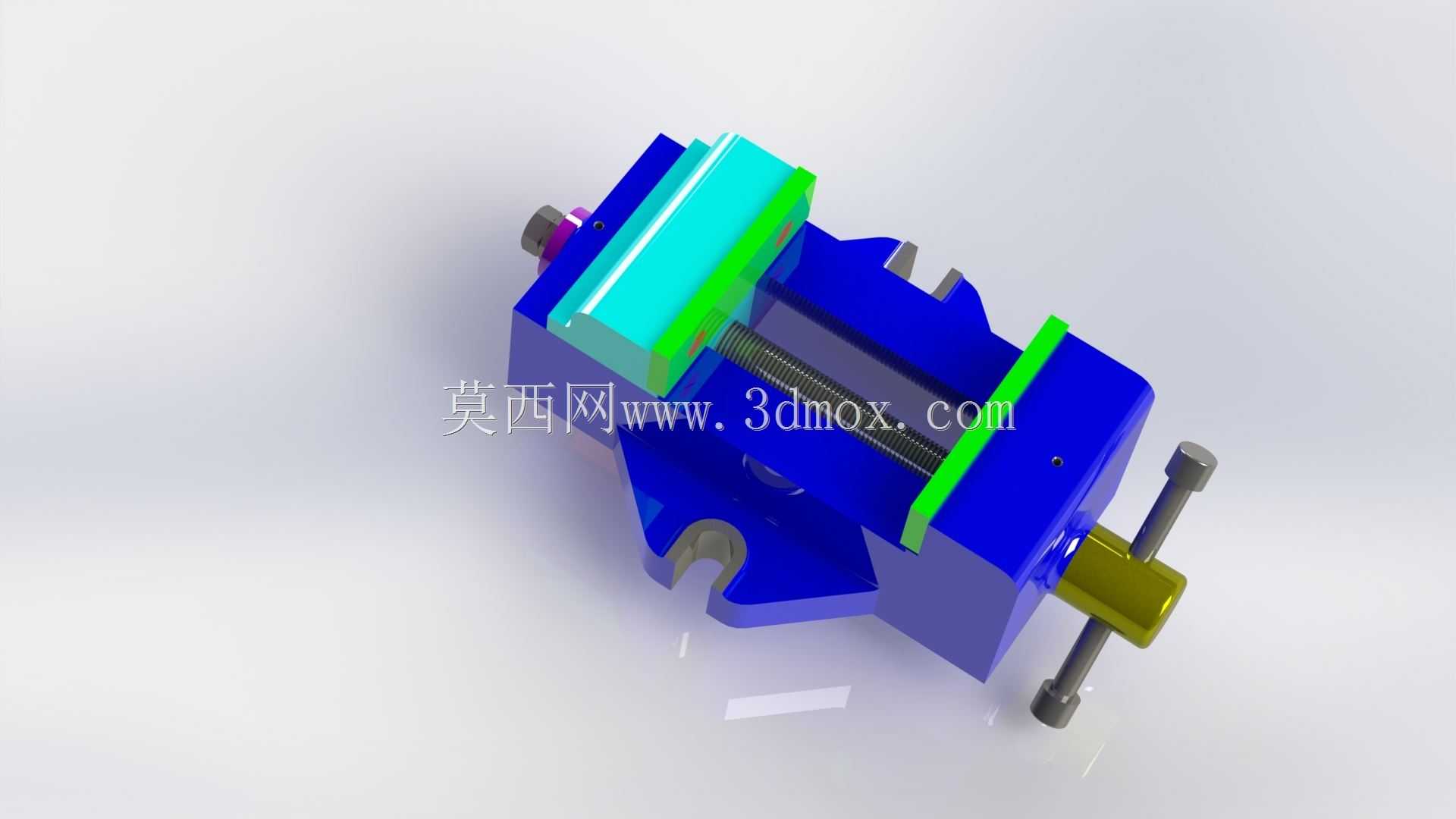

机用虎钳夹持机构三维结构设计

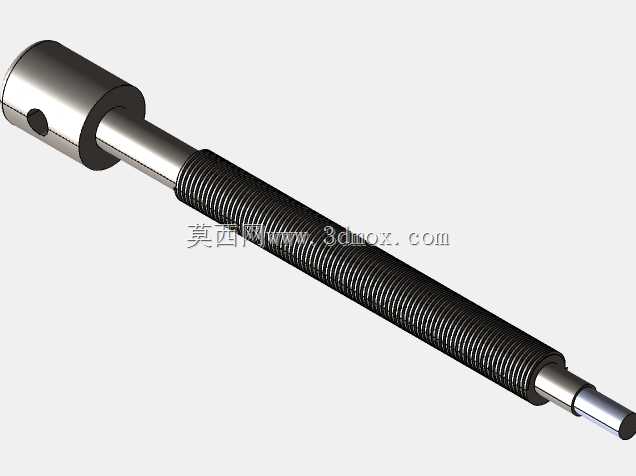

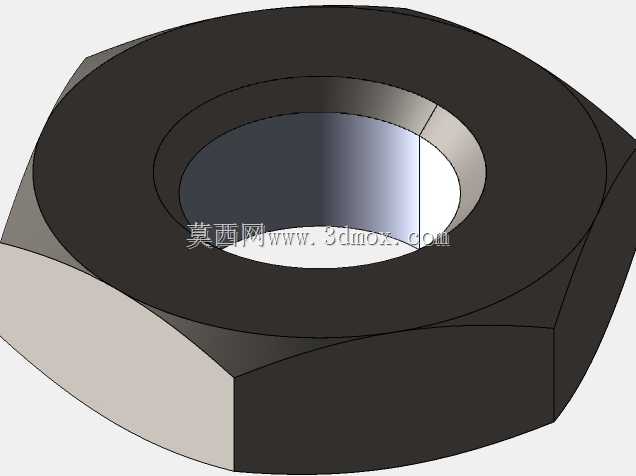

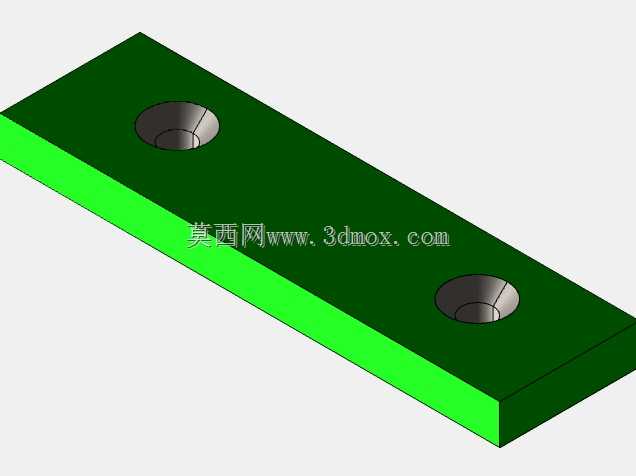

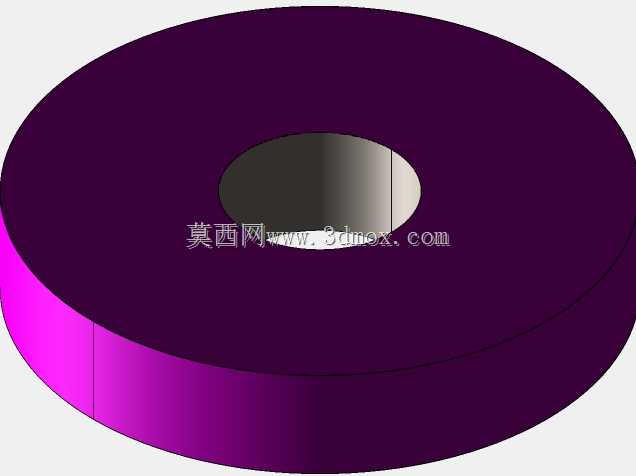

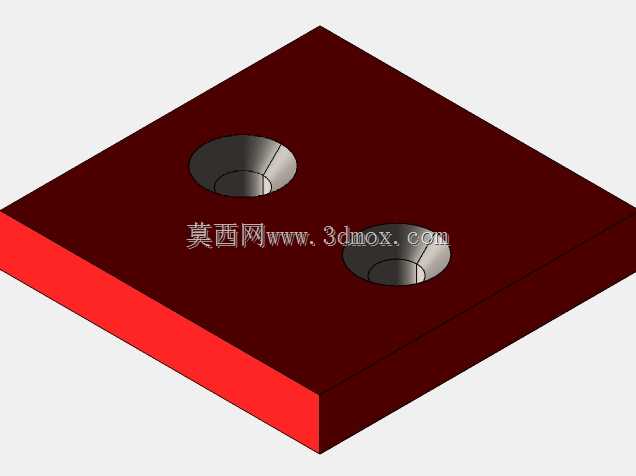

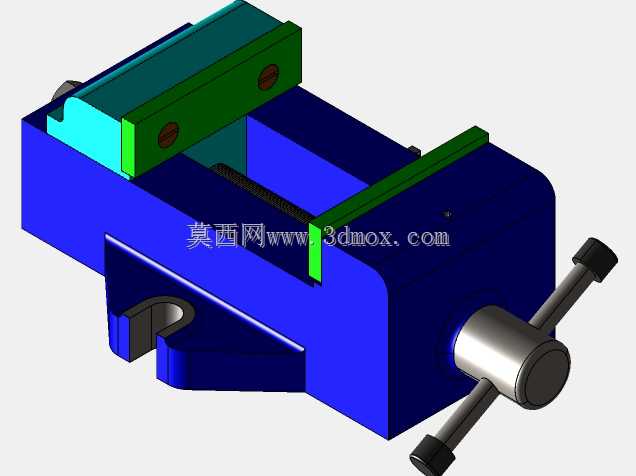

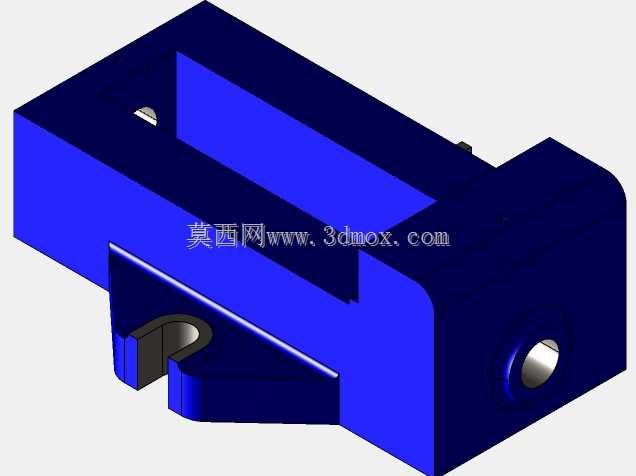

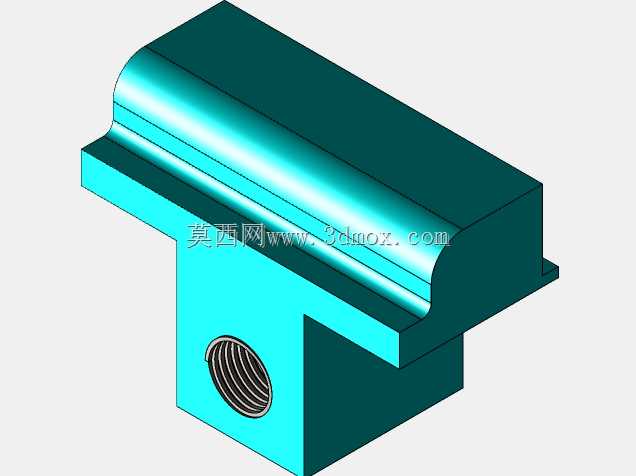

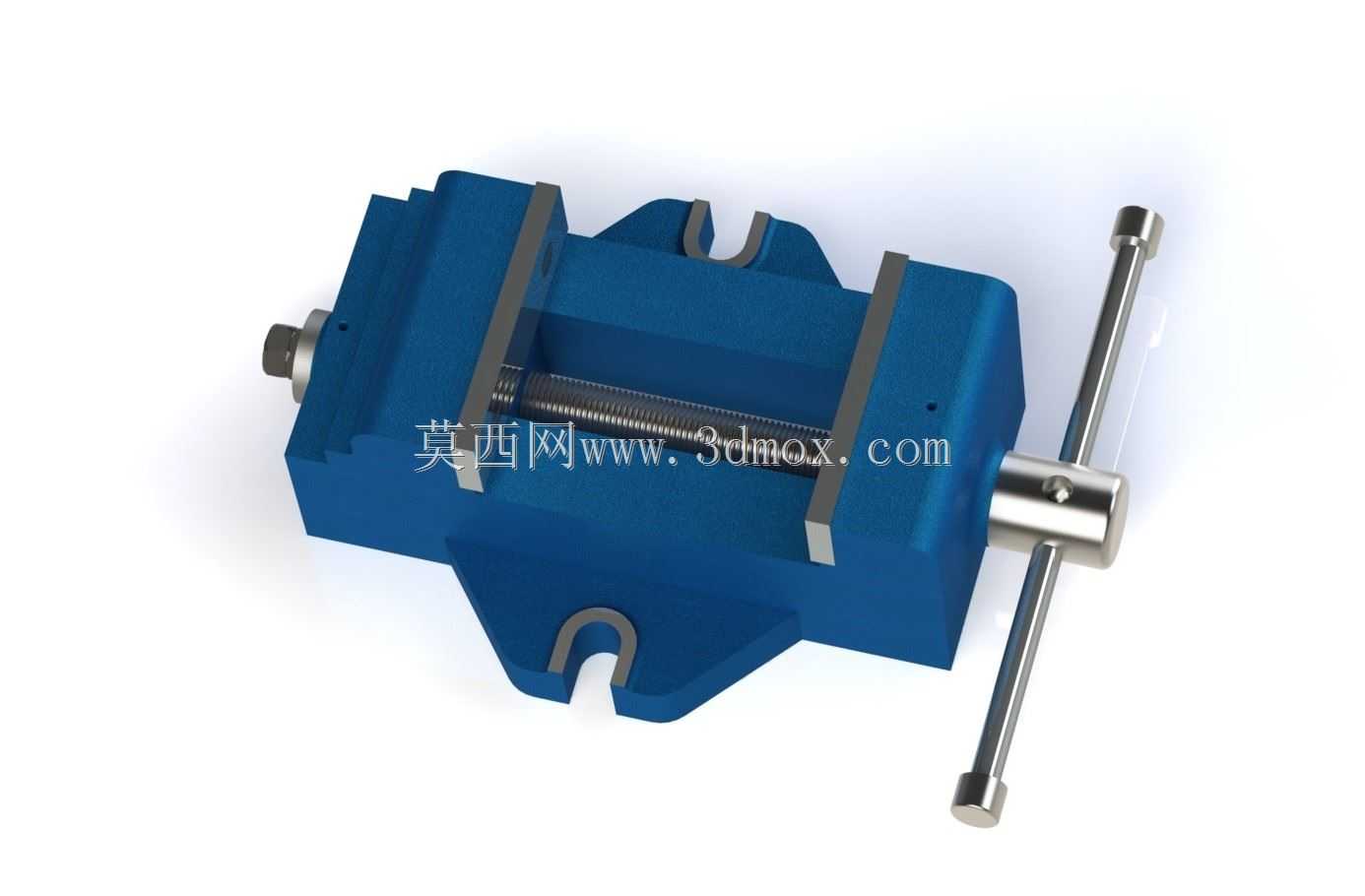

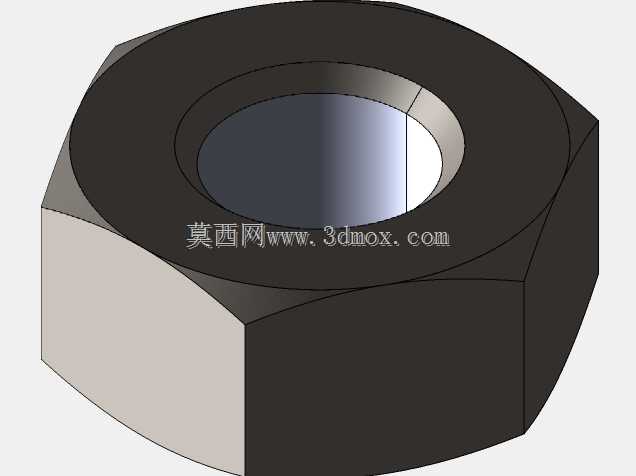

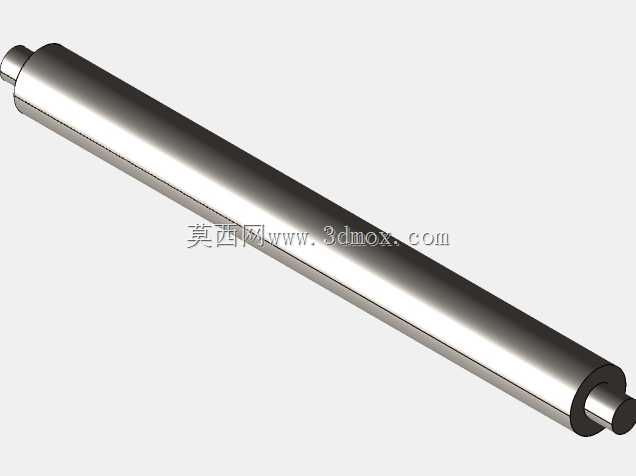

这款机用虎钳是机械加工场景中应用极为广泛的通用工装夹具，主要适配铣床、钻床、磨床等常规机加工设备的工件装夹需求，也可用于钳工划线、工件修整、小型零部件装配等作业场景，能够为被加工工件提供稳定可靠的夹持力，避免加工过程中工件出现位移、振动，保障加工精度与作业安全。从功能特性来看，该虎钳通过旋转端部手柄带动内部丝杆传动，驱动活动钳身沿固定钳身的导轨方向做直线往复运动，配合钳口板上的防滑齿纹结构，可实现对不同尺寸金属、非金属工件的快速夹紧与松脱；丝杆配套的锁紧螺母结构，能够在夹紧到位后锁止传动位置，防止加工过程中受切削力冲击导致钳口松动，提升装夹的可靠性。在设计思路上，整体结构采用模块化拆分设计，将固定钳身、活动钳身、传动丝杆、手柄、锁紧螺母、钳口板、固定垫圈等部件独立建模后完成装配，各部件的配合公差经过合理预留：固定钳身作为整个虎钳的承载基座，底部设置的安装凸台与螺栓过孔可匹配机床工作台的T型槽安装标准，确保虎钳能够牢固固定在工作台上不发生偏移；活动钳身与固定钳身的导轨配合面采用间隙配合设计，既保证活动钳身滑动顺畅无卡滞，又避免配合间隙过大导致夹持精度下降；钳口板采用可更换式设计，通过沉头螺钉固定在钳身端部，当钳口齿纹磨损后可快速更换，无需更换整个钳身，有效降低后期维护成本。从安装边界与尺寸适配来看，该虎钳的整体外形尺寸适配常规中小型机床的工作台安装空间，钳口最大张开距离可覆盖常见小型机加工零件的装夹尺寸范围，底部安装孔的孔距符合通用机用虎钳的安装规范，可直接替换同规格的传统虎钳使用，无需对机床工作台进行额外改造。在细节设计上，手柄采用加长力臂结构，操作人员无需借助额外加力杆即可获得足够的夹紧力矩，端部的手柄挡盖可防止操作时手柄滑脱；丝杆与活动钳身的连接部位设置了推力垫圈，能够分散夹紧时丝杆端部的轴向压力，减少部件磨损，延长虎钳的整体使用寿命。
