机加工台用手动夹持虎钳结构设计

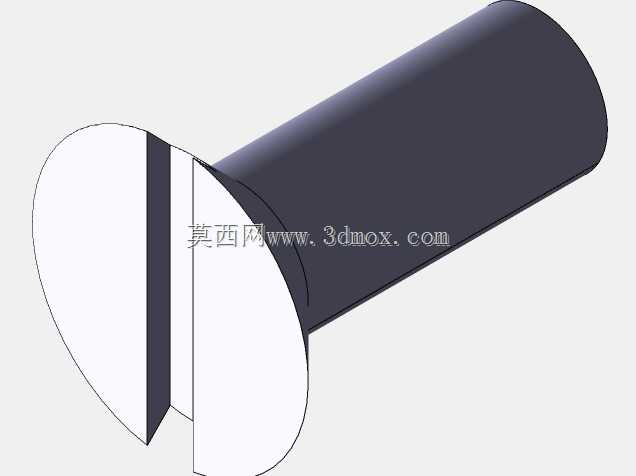

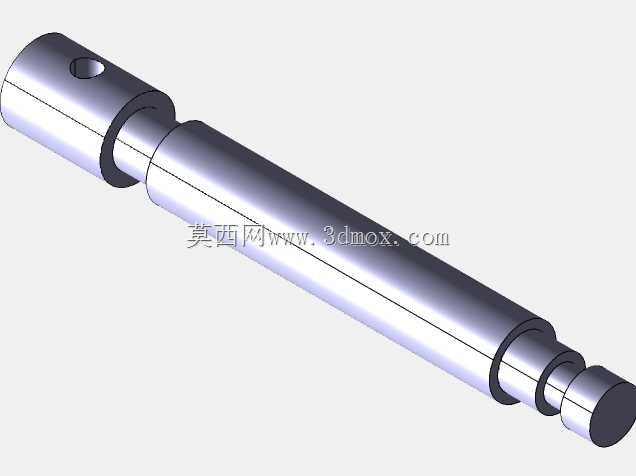

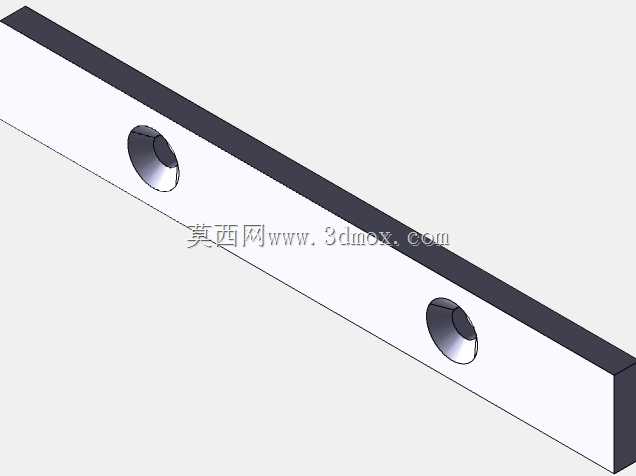

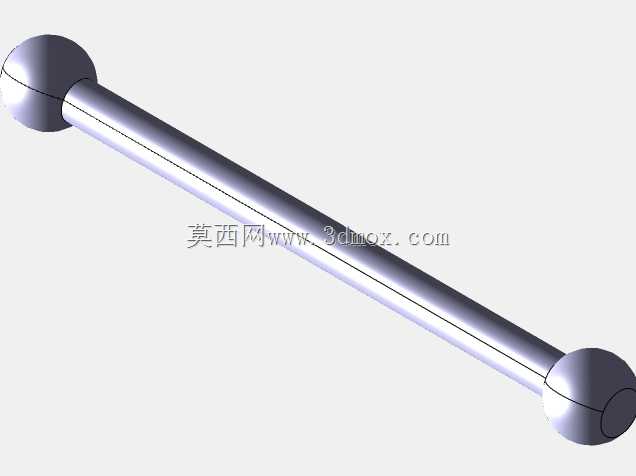

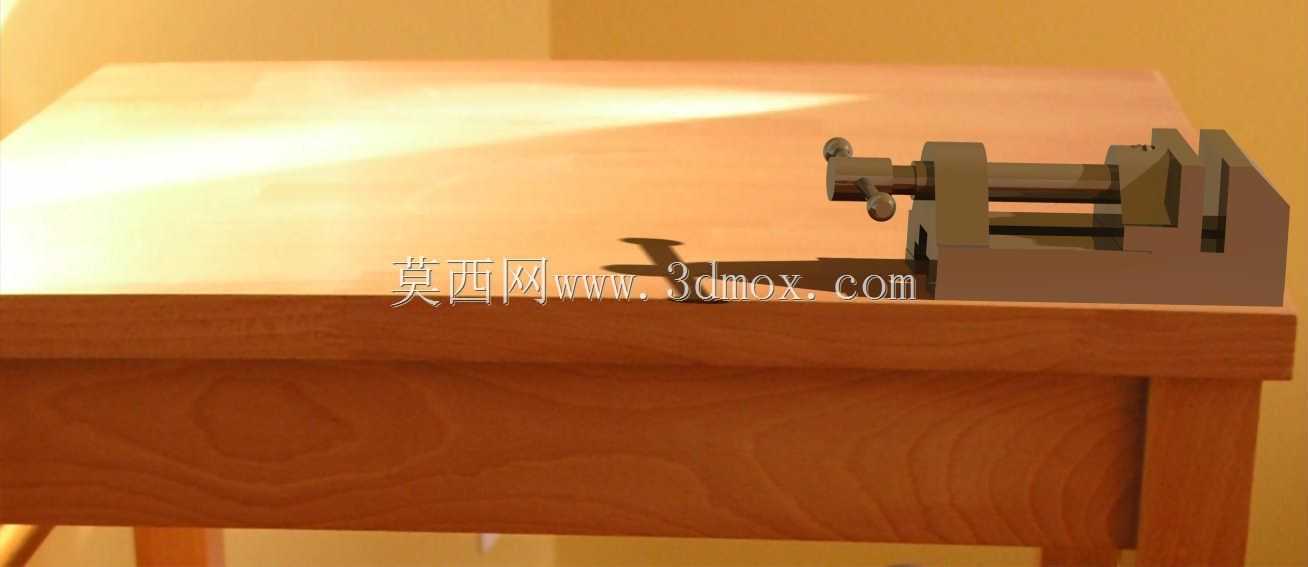

这款手动台虎钳是机械加工、装配维修场景中极为常用的夹持工装，主要承担各类中小型工件的固定作业，覆盖钳工锉削、錾削、零件攻丝、小型工件打磨修配、精密零件装配对位等多类作业场景，是车间钳工台、实训操作台、家庭维修工作台的核心配套工装，能够在作业过程中为工件提供稳定的夹持力，避免工件移位导致的加工精度偏差、操作安全隐患。从功能特性来看，该台钳采用经典的丝杠传动结构，通过旋转端部的手柄带动活动钳身沿固定导轨做直线往复运动，配合固定钳身的夹持面实现对工件的夹紧与松脱，钳口位置设计有可拆卸的防滑齿板，既能够提升与工件接触面的摩擦力，避免夹持过程中工件打滑，也可在齿板磨损后单独更换，延长整体工装的使用寿命；钳身整体采用铸铁材质的结构设计，具备足够的刚性与抗形变能力，即使在较大夹持力作用下也不会出现钳身变形、夹持错位的问题，能够稳定适配不同材质、不同外形的工件夹持需求，无论是规则的金属方块、轴类零件，还是外形带有一定弧度的异形工件，都可以通过调整夹持角度、夹持位置实现稳定固定。在设计思路上，这款台钳优先考虑了操作的便捷性与结构的可靠性，整体传动结构没有冗余的复杂部件，日常维护仅需定期在丝杠位置涂抹润滑脂即可保证传动顺畅，不会出现卡滞、传动空程过大的问题；固定钳身与底座采用一体化的连接结构，能够通过螺栓直接固定在工作台台面，安装过程中仅需在工作台对应位置开出匹配的安装孔位，使用螺栓穿过底座的安装孔锁紧即可完成固定，安装边界清晰，不会占用过多工作台面的操作空间，整体外形尺寸适配常规宽度的钳工工作台，安装后钳口高度符合人体工程学设计，操作人员站立或坐姿作业时都能够保持舒适的操作姿态，长时间作业也不易产生疲劳。在实际使用过程中，操作人员可根据工件的尺寸大小自由调整钳口的张开幅度，夹持力可通过手柄的旋转圈数灵活控制，针对脆性材质工件可适当减小夹持力避免夹伤工件表面，针对金属切削类重作业场景可适当加大夹持力保证工件固定牢固，同时钳身的导轨结构经过精密配合设计，活动钳身移动过程中始终保持与固定钳身的平行度，不会出现钳口错位导致的工件夹持倾斜问题，能够有效保障后续加工作业的精度基准，不管是职业院校的钳工实训教学场景，还是小型加工车间的零件修配场景，或是日常家用的DIY维修作业场景，这款台钳都能够提供稳定可靠的工件夹持支撑，是通用性极强的实用工装结构。
