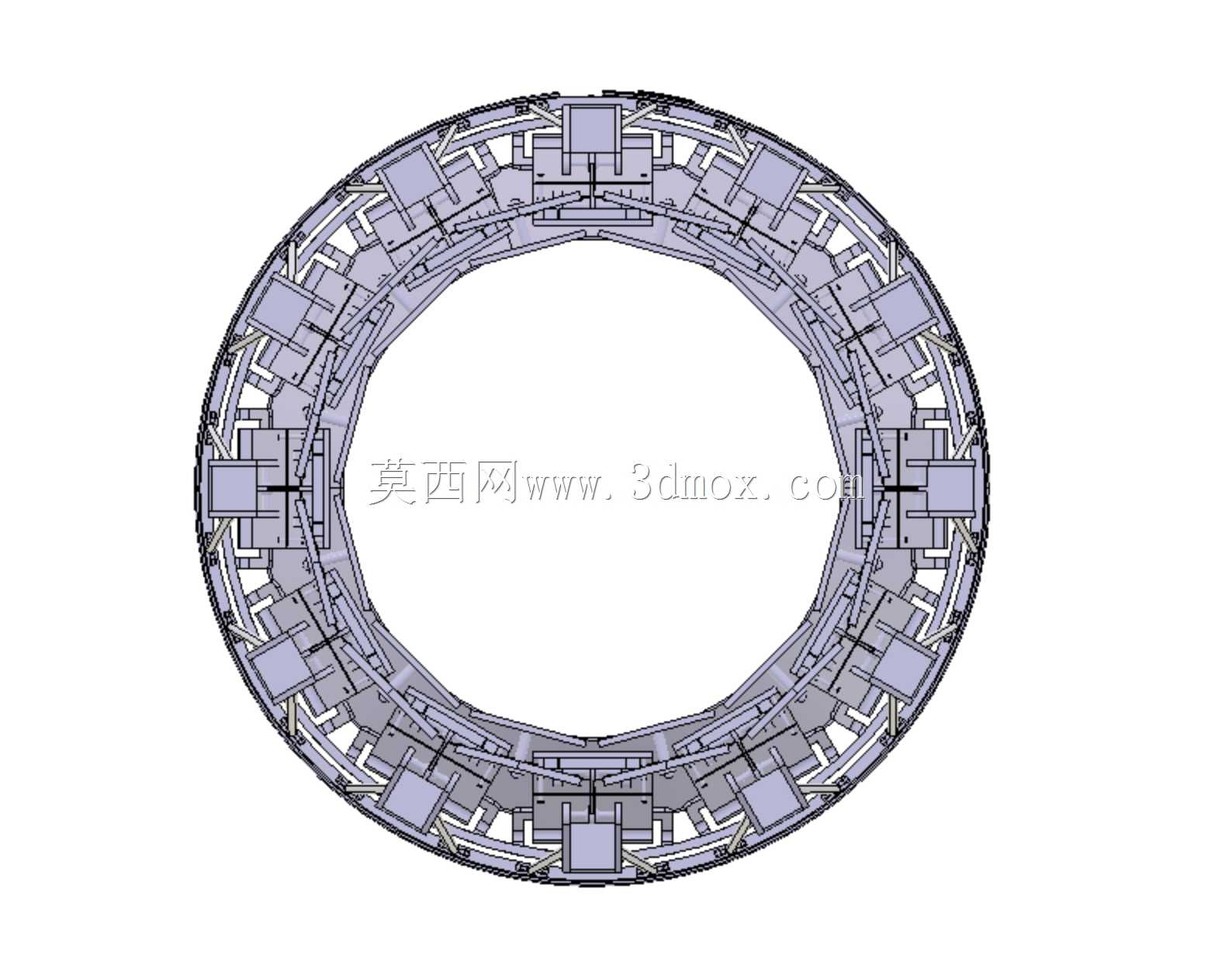

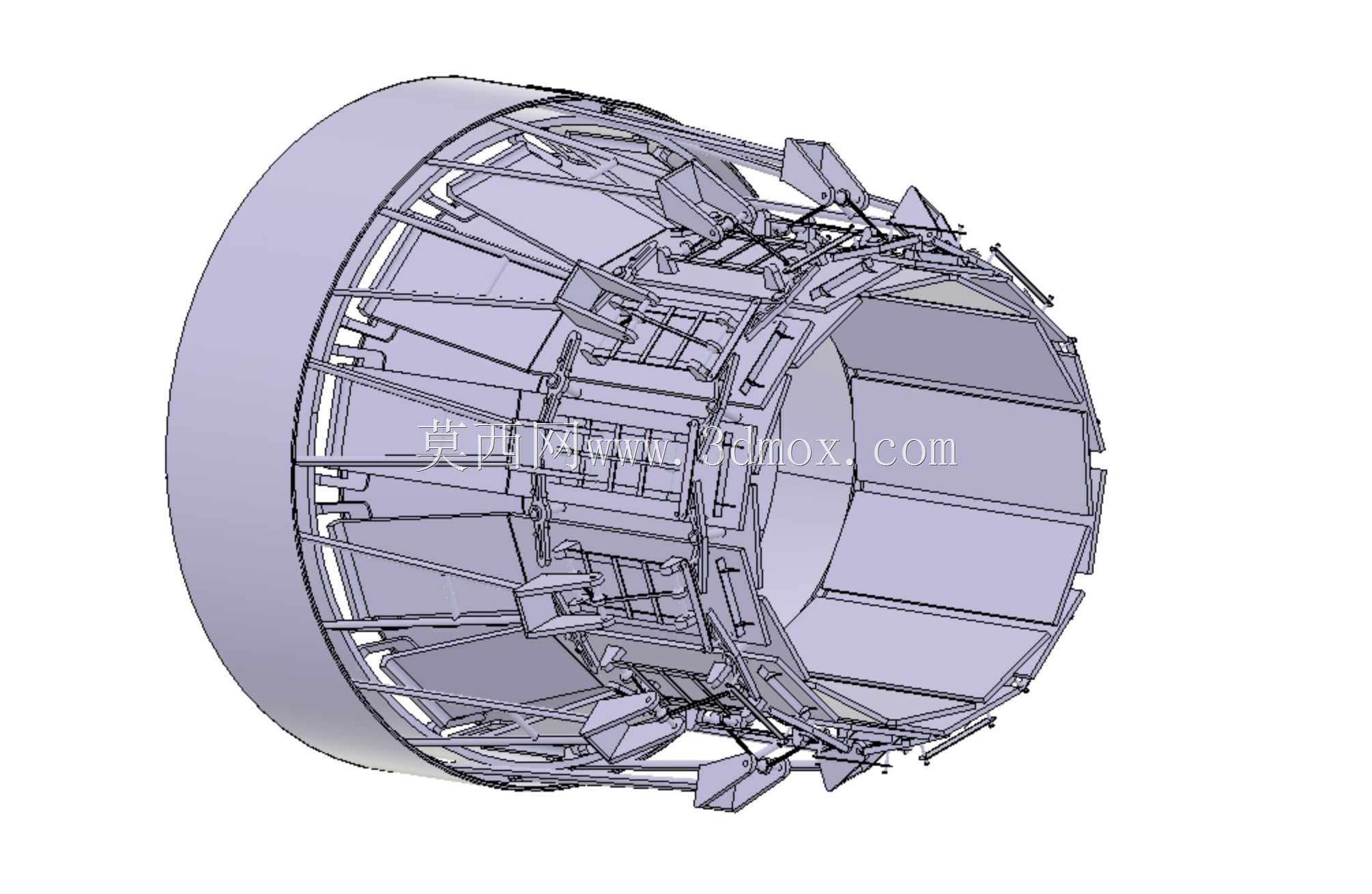

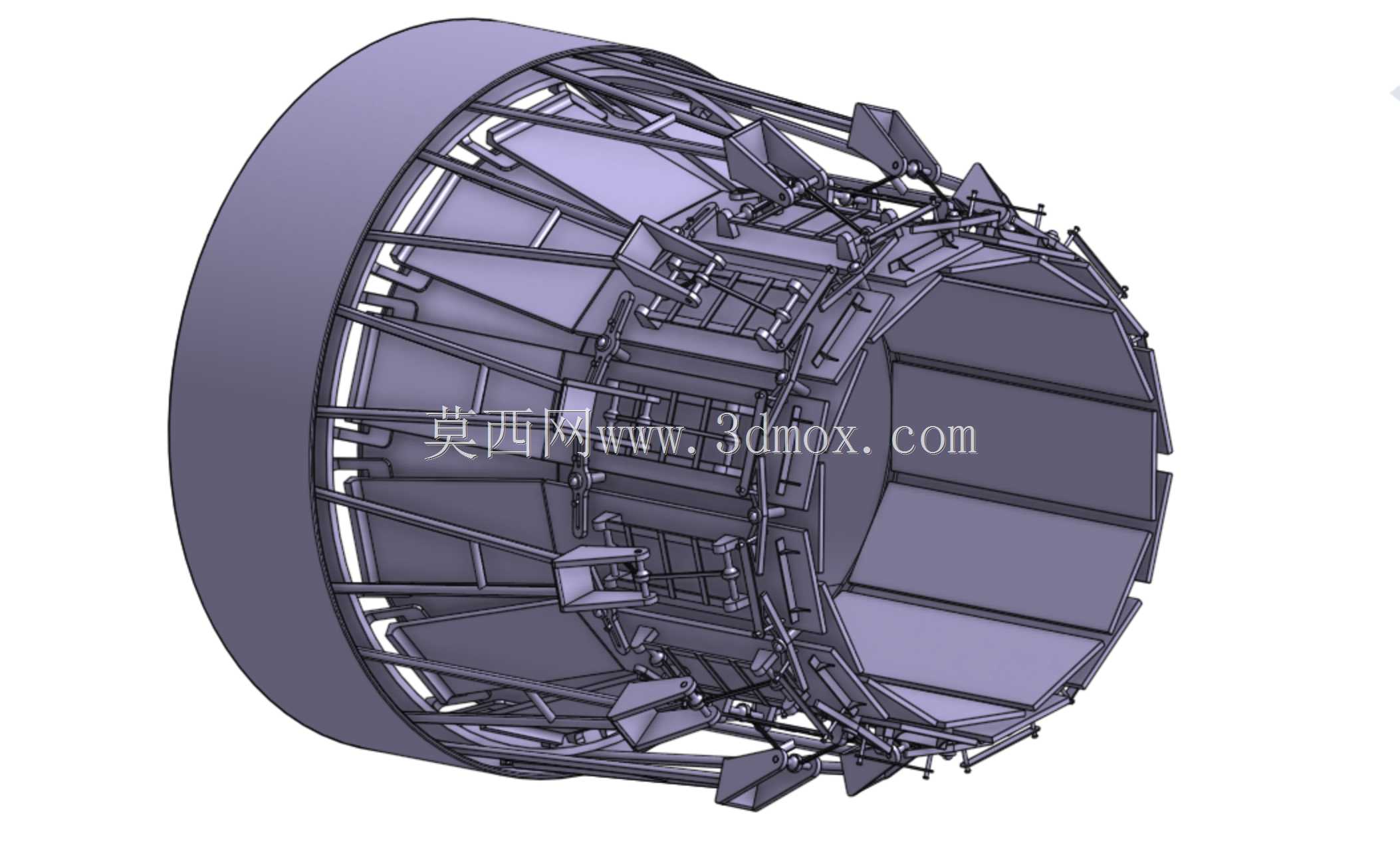

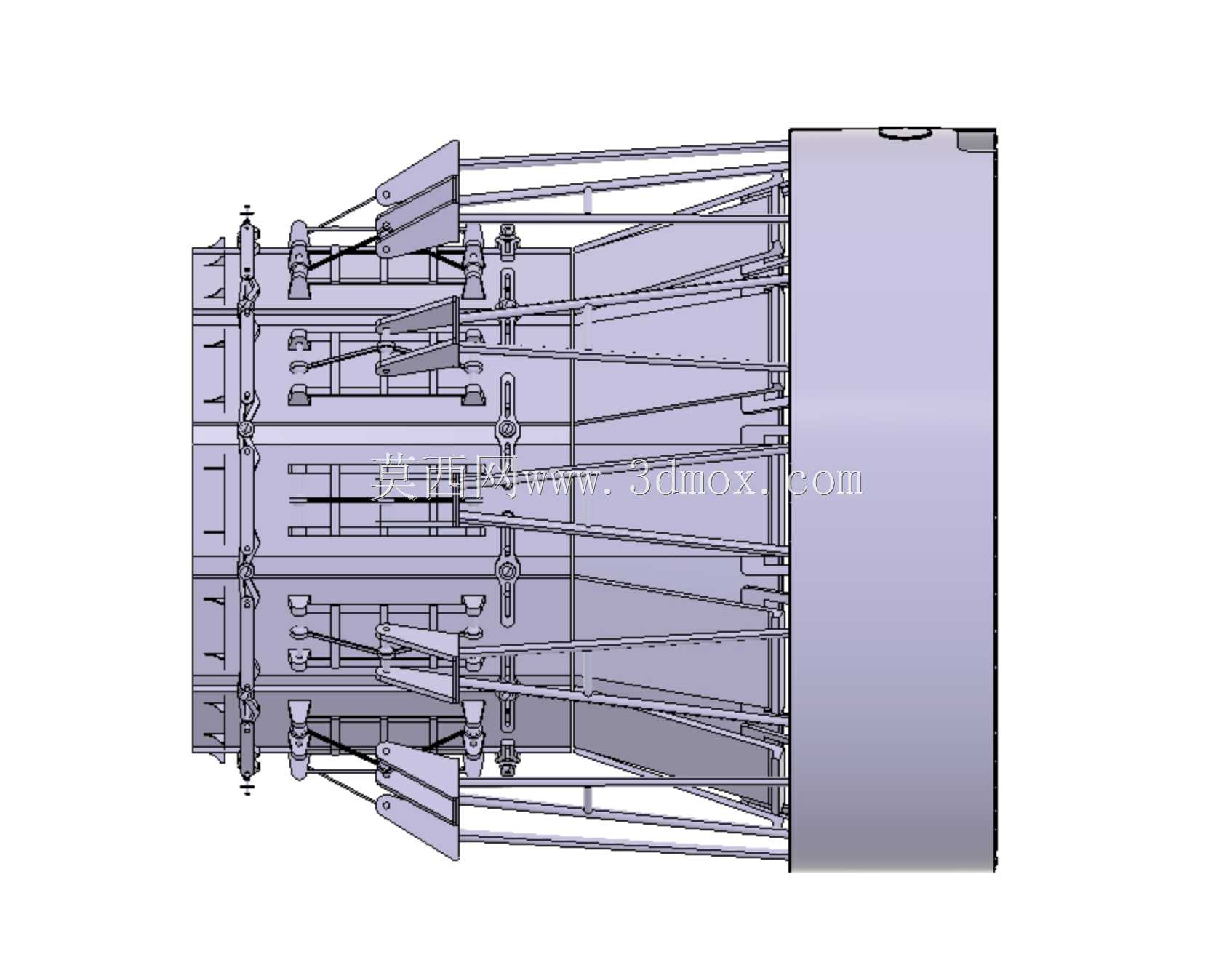

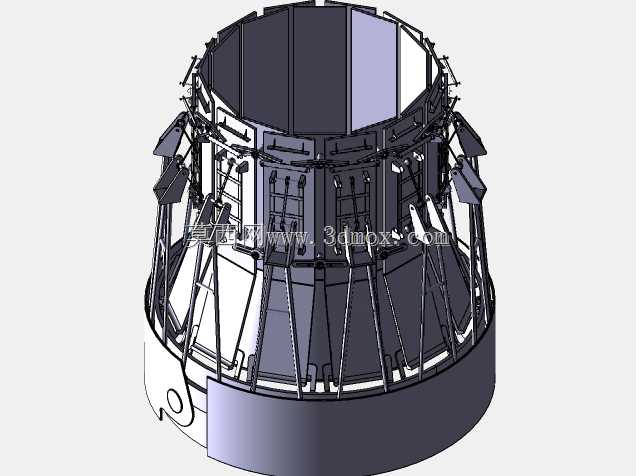

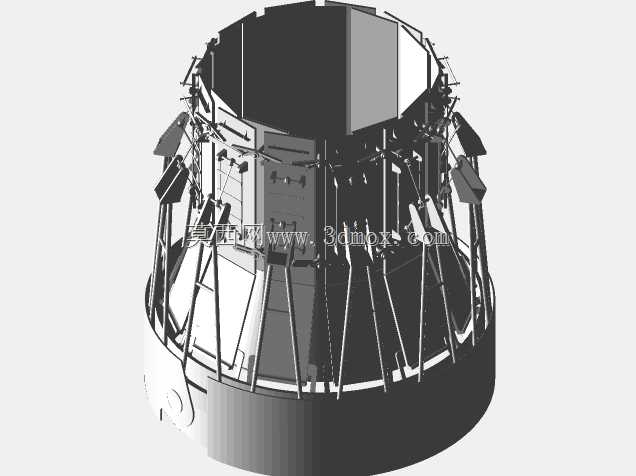

航空发动机推力矢量喷管结构设计

推力矢量喷管是航空动力系统中实现推力方向主动调控的核心功能部件，主要配套于高性能军用航空发动机、大推力火箭动力装置，也可适配部分高机动特种飞行器的动力输出端，在航空航天动力领域承担着拓展飞行器机动边界、提升操控响应速度的关键作用。该部件的核心实际用途，是通过改变发动机喷出高温燃气的流向，将发动机原本沿机身轴向输出的推力分解出不同方向的分量，无需完全依赖气动舵面即可为飞行器提供额外的姿态控制力矩，大幅提升飞行器在大迎角飞行、低速机动、超音速巡航等极端工况下的操控性能，甚至可实现短距起降、过失速机动等常规气动布局无法完成的飞行动作，同时还能在飞行器巡航阶段优化喷管出口截面形态，降低排气阻力与红外信号特征，兼顾飞行效率与隐身性能。

从产品功能特性来看，该喷管采用收敛-扩张式调节结构设计，周向均匀布置多组调节片与联动作动机构，可根据发动机实时工作状态、飞控系统传输的姿态调控指令，同步驱动调节片完成径向收扩与周向偏转动作，既能够精准匹配不同飞行马赫数下的喷管出口截面积需求，保证发动机在全工况范围内都处于最优的燃气膨胀做功状态，减少推力损失，又可实现最大偏转角度范围内的推力方向连续可调，作动响应延迟控制在毫秒级，能够精准匹配飞控系统的动态调控需求。喷管内部设置有多层隔热与承力结构，外层承力框架采用高强度耐高温合金构型，可承受高温燃气冲刷与复杂交变载荷作用，内部的联动连杆、作动支耳均采用等强度设计，在保证机构运动顺畅无卡滞的前提下，尽可能降低结构整体重量，适配航空部件严苛的减重要求。

在设计思路层面，该喷管结构完全围绕航空动力的实际工况需求展开，首先以发动机最大推力、排气温度、最大偏转角度等核心参数为基础，确定喷管的整体轮廓尺寸与安装接口边界，整体采用同轴圆筒式构型，前端预留与发动机涡轮后机匣对接的安装法兰，安装边的螺栓孔位、定位止口尺寸完全匹配对应型号发动机的接口标准，可直接与发动机本体完成装配，无需额外设计转接结构。喷管的最大外径、轴向长度均严格控制在飞行器尾部的安装包络范围内，不会与机身尾部结构、周边机载设备产生运动干涉，所有作动机构的运动行程都经过反复校核，在调节片完成全角度偏转、全范围收扩动作时，各连杆、支耳之间无运动死点与结构碰撞。设计过程中对每一处承力结构都进行了载荷校核，针对高温燃气作用区域的结构做了热变形补偿设计，避免高温工作状态下结构热胀冷缩导致的机构卡滞或密封失效，同时兼顾了结构的可维护性，易损耗的调节片、密封片均采用模块化快拆设计，可在外场条件下快速完成更换作业，降低维护难度与成本。
