带涵道尾桨无人侦察直升机结构设计

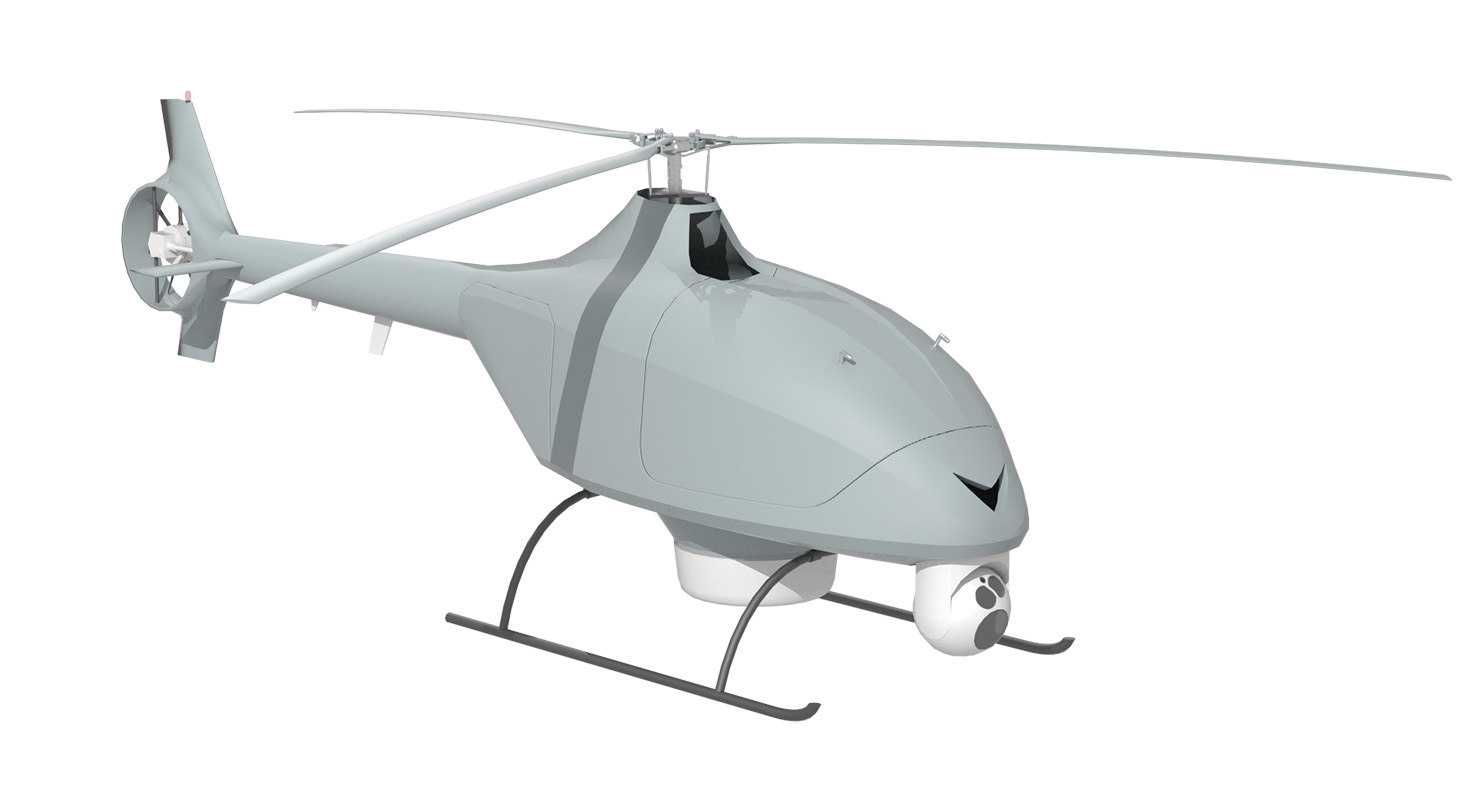

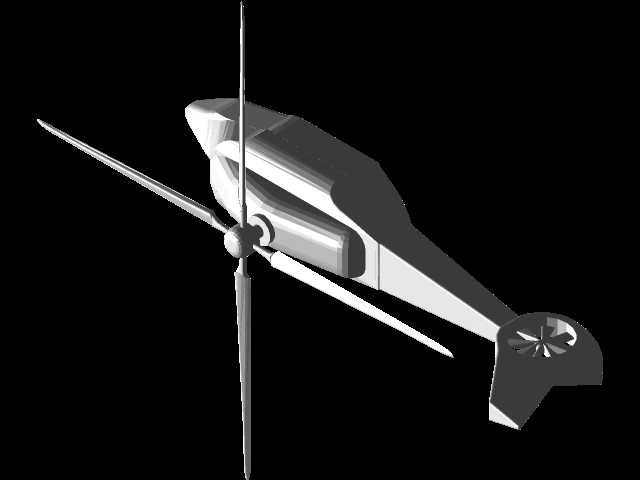

这款无人直升机采用单主旋翼搭配涵道式尾桨的布局设计，核心面向低空侦察、地形测绘、边境巡检类作业场景，可在复杂气象条件下完成定点悬停、低速巡航的任务需求，相比常规开放式尾桨结构，涵道尾桨能大幅降低低空飞行时尾桨触碰障碍物的风险，同时削弱尾桨气动噪声，更适合需要隐蔽作业的任务场景。整机气动外形做了流线型修型，机身主体采用纺锤式截面设计，从机头到尾梁平滑过渡，可有效降低前飞时的空气阻力，机头下方预留的光电吊舱安装位，可根据任务需求搭载可见光摄像、红外热成像、激光测距类载荷，吊舱与机身连接处做了减震结构设计，能抵消旋翼转动带来的高频振动，保证载荷采集数据的稳定性。起落架采用滑橇式结构设计，两根弧形滑橇通过竖向支撑臂与机身底部连接，没有复杂的收放机构与液压部件，结构可靠性更高，可在草地、碎石地、平整硬质路面完成起降，滑橇的横向跨度经过匹配计算，能保证整机在3级侧风环境下起降时不发生侧翻，支撑臂的高度预留了足够的光电吊舱离地间隙，避免起降过程中吊舱与地面发生磕碰。主旋翼采用两叶式柔性桨叶设计，桨毂结构做了简化处理，可通过挥舞铰抵消前飞时的桨叶升力差，降低机身振动水平，尾梁从机身后部平滑延伸，末端的涵道尾桨集成了垂直安定面结构，可在前飞时提供部分航向稳定力矩，减少尾桨的功率消耗。设计过程中优先考虑了结构维护性，机身蒙皮采用分块式设计，航电舱、动力舱、载荷舱都预留了独立的检修口盖，不需要大面积拆解蒙皮即可完成核心部件的检修更换，整机重心严格控制在主旋翼轴的正下方区间，从机头吊舱到尾梁末端的重量配平经过反复校核，避免飞行过程中出现重心偏移带来的操控负担。涵道尾桨的桨叶被完全包裹在涵道结构内部，不仅能在低空飞行时避免树枝、电线等异物打坏尾桨，还能通过涵道的唇口引流效应提升尾桨的工作效率，同等推力需求下可降低尾桨的功率消耗，提升整机续航表现。机身侧面预留了任务设备的走线槽与安装接口，可根据不同作业场景快速更换对应载荷，不需要对机身主体结构做二次改装，滑橇起落架的底部可加装应急浮筒附件，满足水面起降的作业需求，整体结构在保证强度的前提下尽可能做了轻量化处理，所有承力部件的受力路径都经过优化，避免出现应力集中的结构薄弱点。
