带快门启闭结构的耙斗式表土采集滚筒

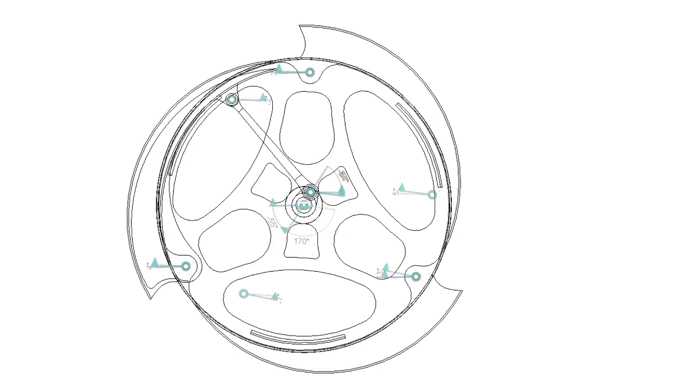

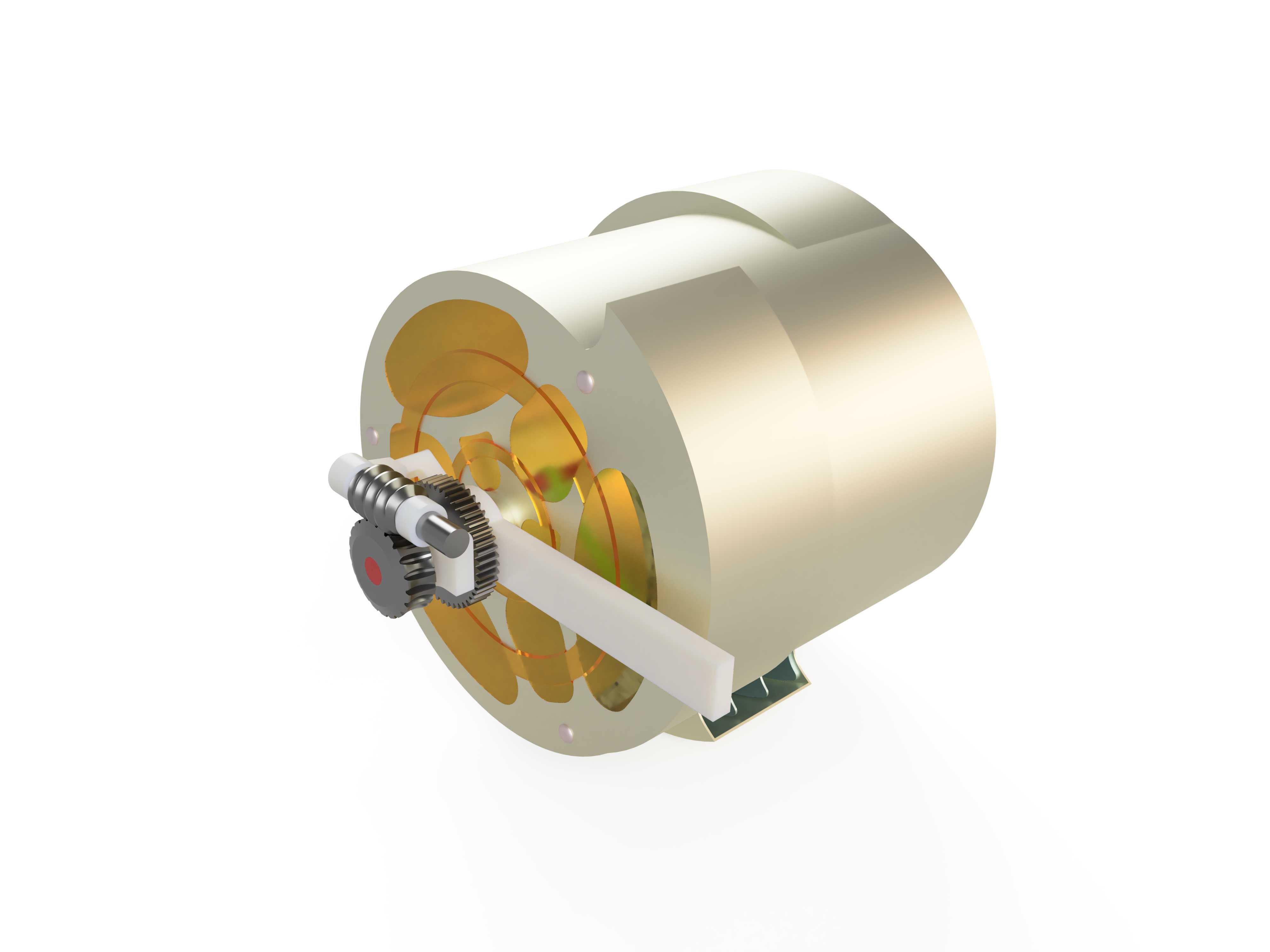

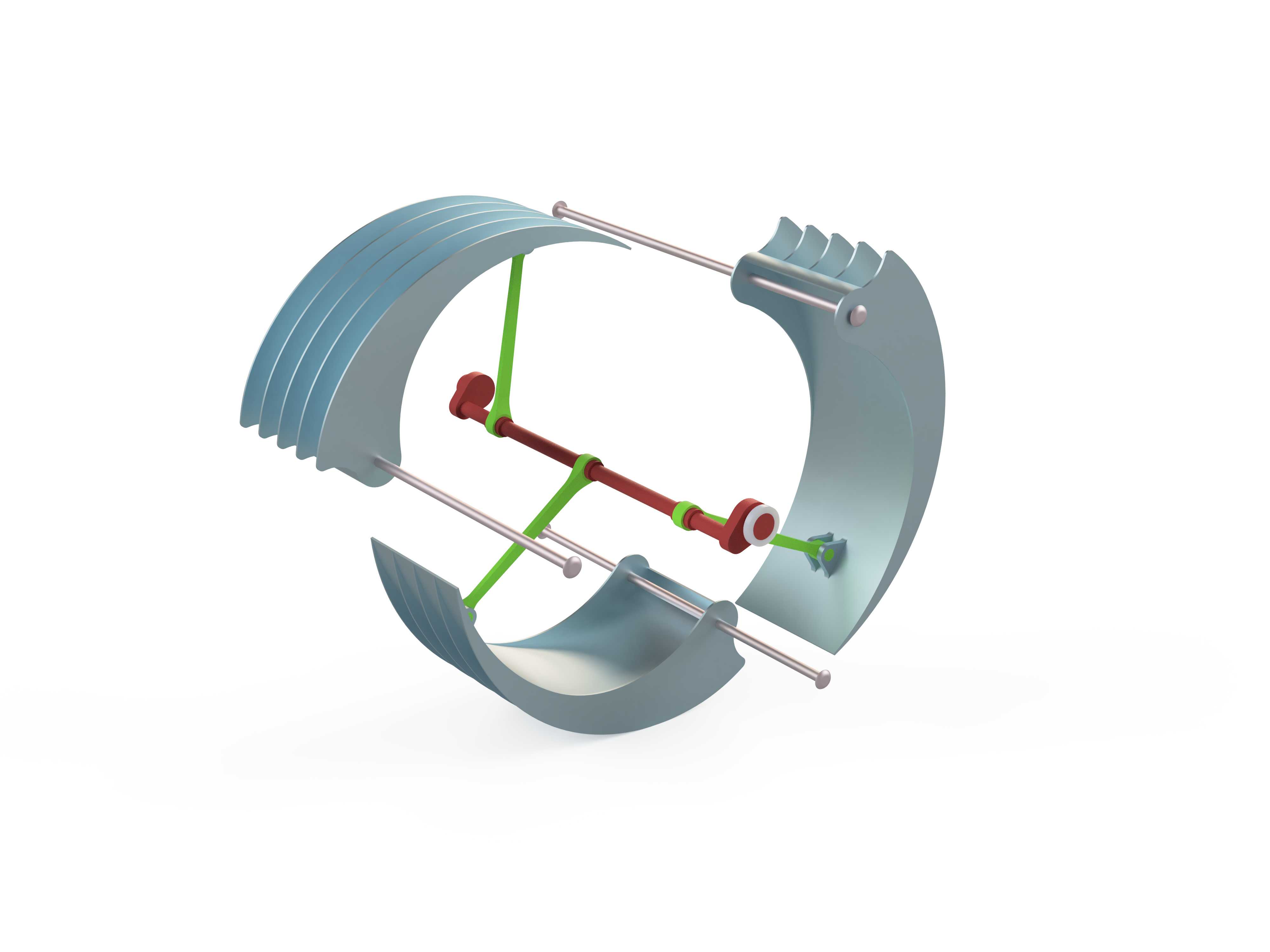

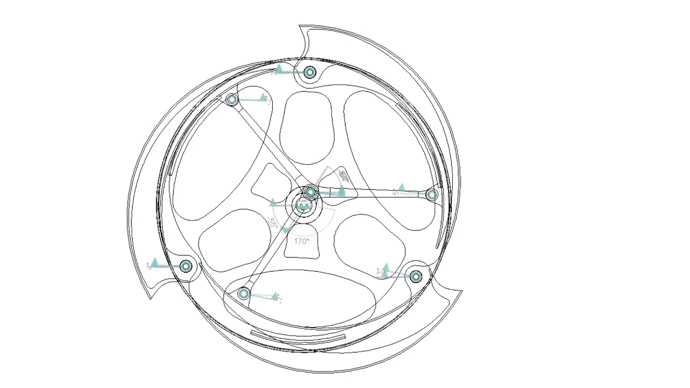

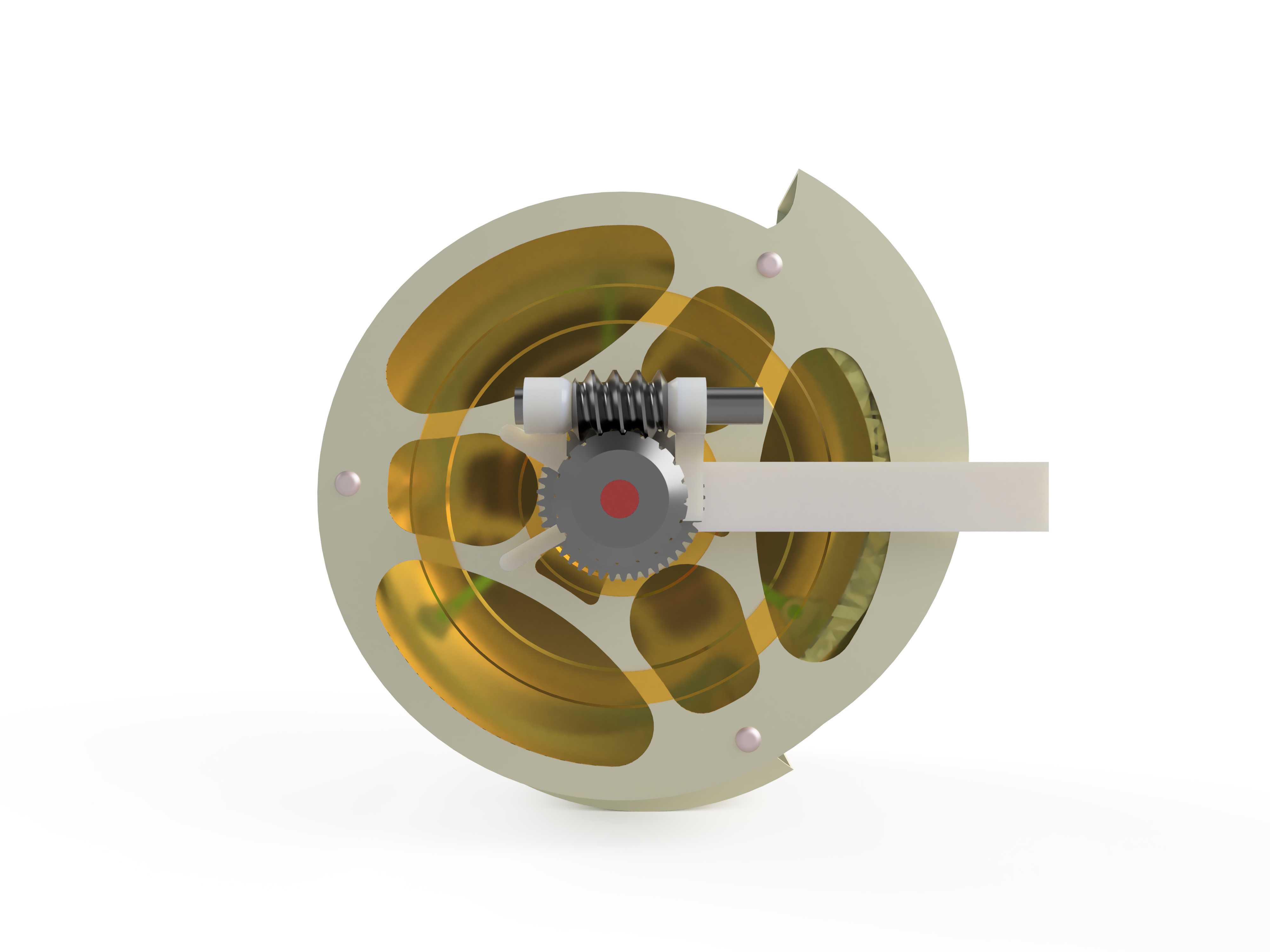

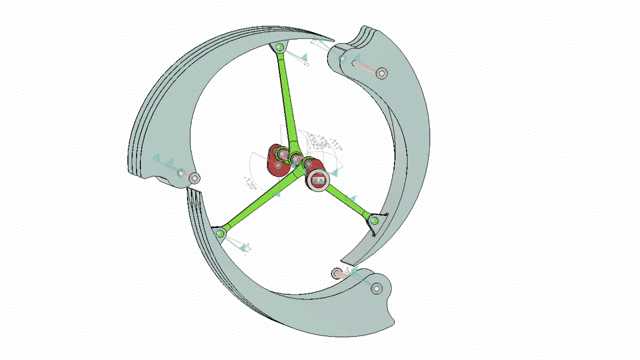

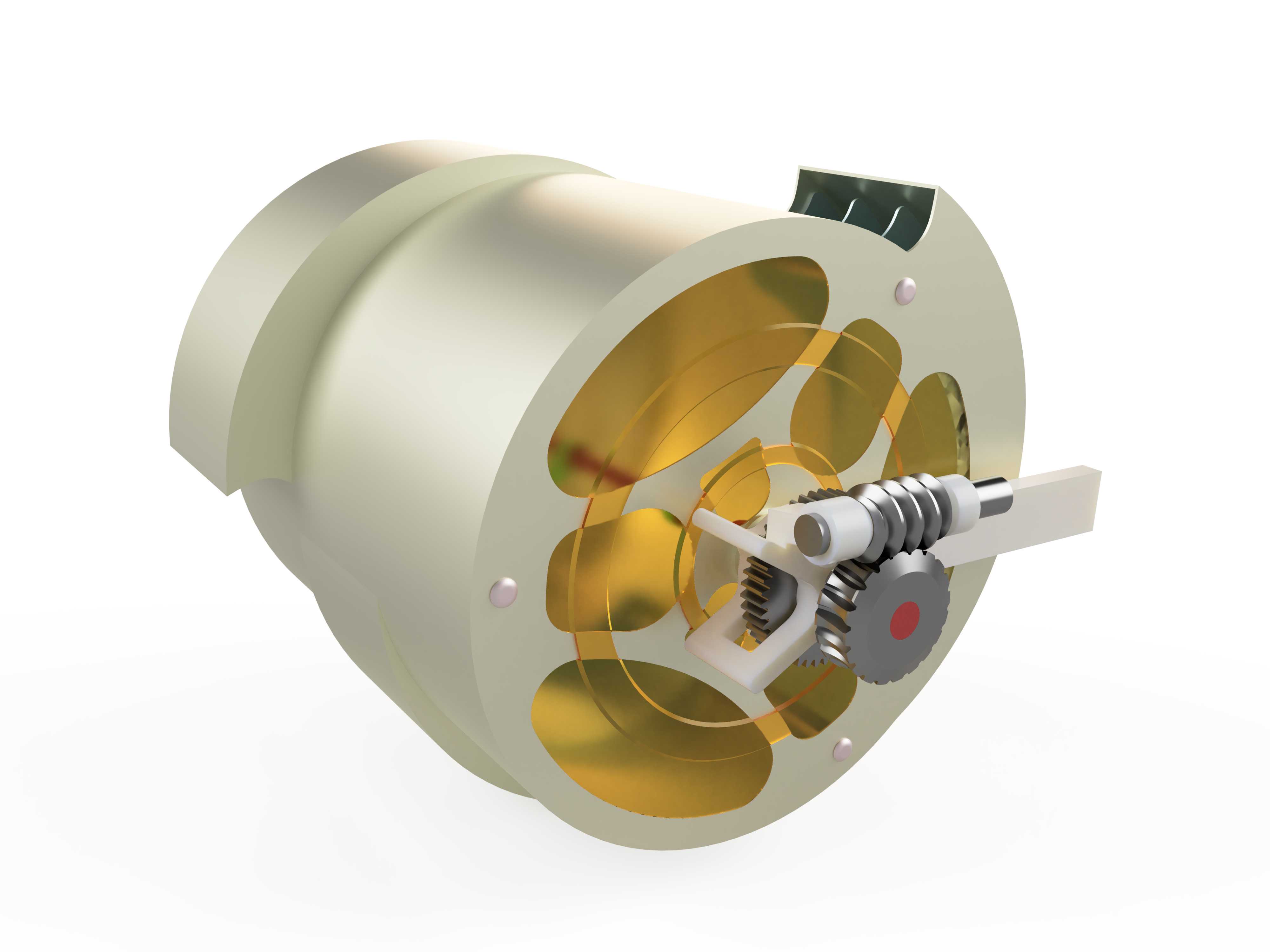

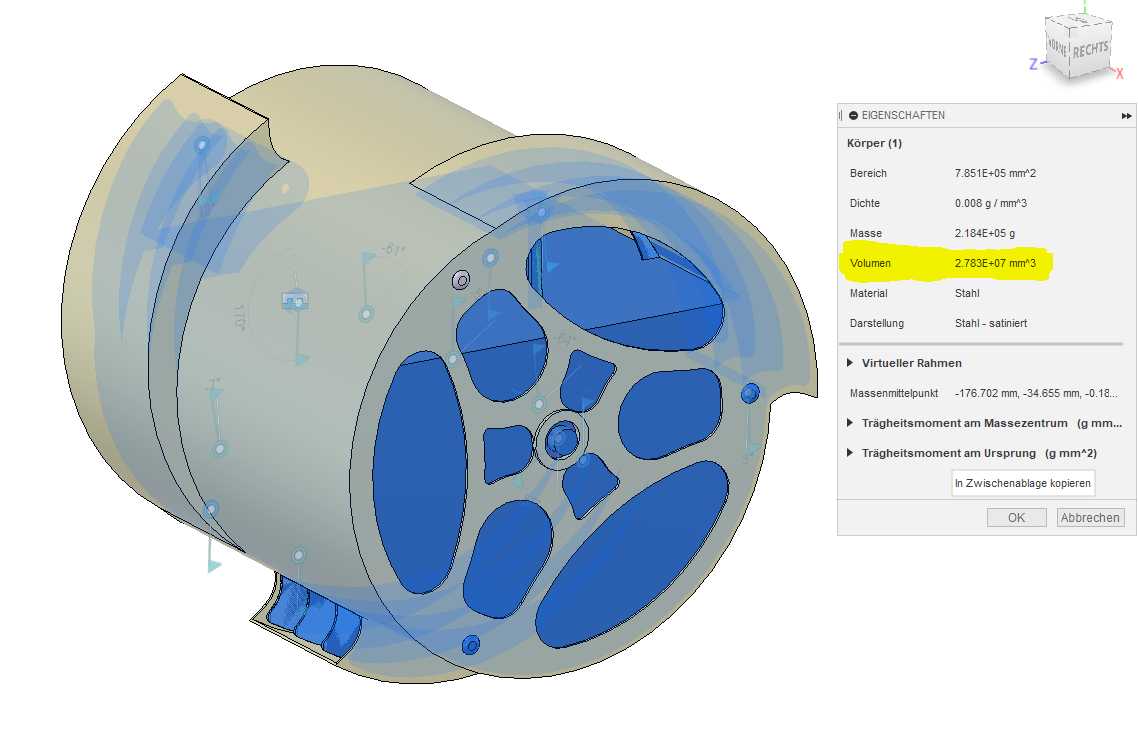

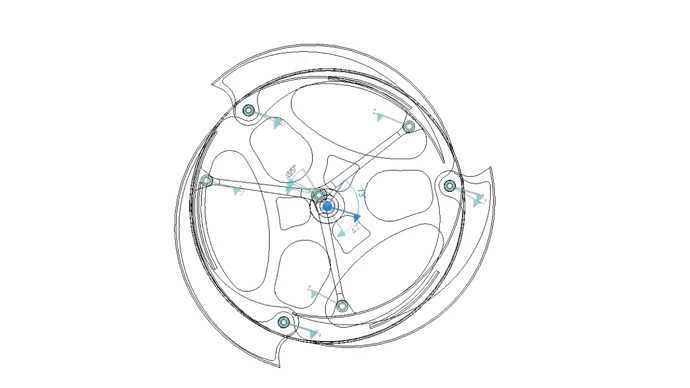

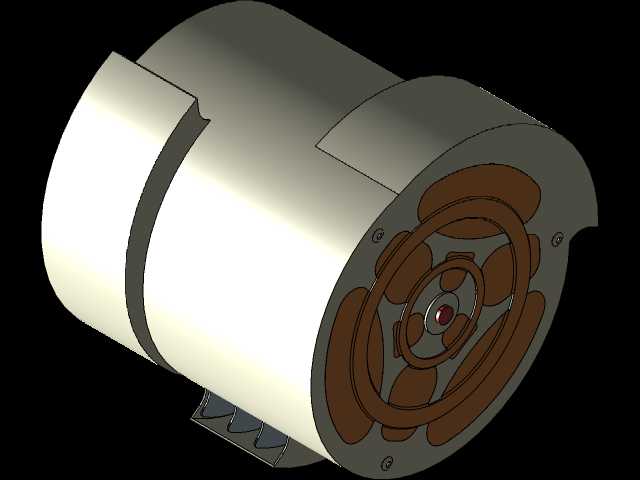

该耙斗滚筒主要应用于表层土壤采样、浅层地质勘探作业场景，配套在移动式表土取样设备前端，替代传统敞口式铲斗完成表土的铲取、暂存与定点卸料作业，解决常规取样斗在回转提升过程中物料洒落、风蚀层表土混入样本的问题。设备核心功能依托内置的偏心轴快门机构实现，作业时将偏心轴保持在下位锁止状态，滚筒随主机回转推进，每个铲斗处的挡板处于闭合位，铲刃切入表层土壤后将土体铲入斗腔，内置百叶窗式挡料结构可阻挡表层松散风蚀物在回转过程中掉出斗外，保证采集样本的层位准确性。当滚筒转动至卸料工位时，通过外部驱动机构将偏心轴从下位旋转至上位，带动料斗底部的遮板开启，此时滚筒反向低速回转，斗腔内暂存的表土可通过遮板开口顺利卸出至样本收集装置，快门机构的齿轮齿条传动组预留了足够的移动自由度，避免启闭过程中出现卡滞，同时可保证遮板闭合时的密封性能，减少细颗粒物料的漏失。设计过程中针对斗腔填充率做了多轮校核，在常规作业转速下，斗式滚筒的理论最大填充率约80%，无法达到满容填充，主要是因为快门启闭需要预留足够的运动空间，同时要避免物料卡入传动副造成机构失效。结构设计上采用了分体式筒身结构，外层筒壁为承载结构，内置的料斗分隔板与筒身采用螺栓连接，便于后期磨损后的更换维护，偏心轴两端采用滑动轴承支撑，适配野外作业的粉尘环境，降低维护频次。安装边界方面，滚筒两端预留了标准法兰接口，可直接匹配多数常规取样钻机的前端输出轴，筒身径向最大尺寸适配常规1米级采样臂的安装空间，轴向长度可根据单次采样量需求做模块化调整，内置的快门驱动接口位于滚筒侧端，可配套液压或电动推杆实现远程控制启闭，无需人工靠近作业面操作，提升野外采样的作业安全性。针对斗壁磨损问题，设计时在铲刃处预留了硬质合金镶块的安装位，可根据作业土壤的磨琢性选择不同硬度的镶块材质，延长滚筒的连续作业时长，内部传动齿轮采用开放式润滑结构，适配低温、高粉尘的野外作业环境，避免封闭润滑结构在温差较大场景下出现密封失效问题。
