两级式氢气除水过滤分离结构设计

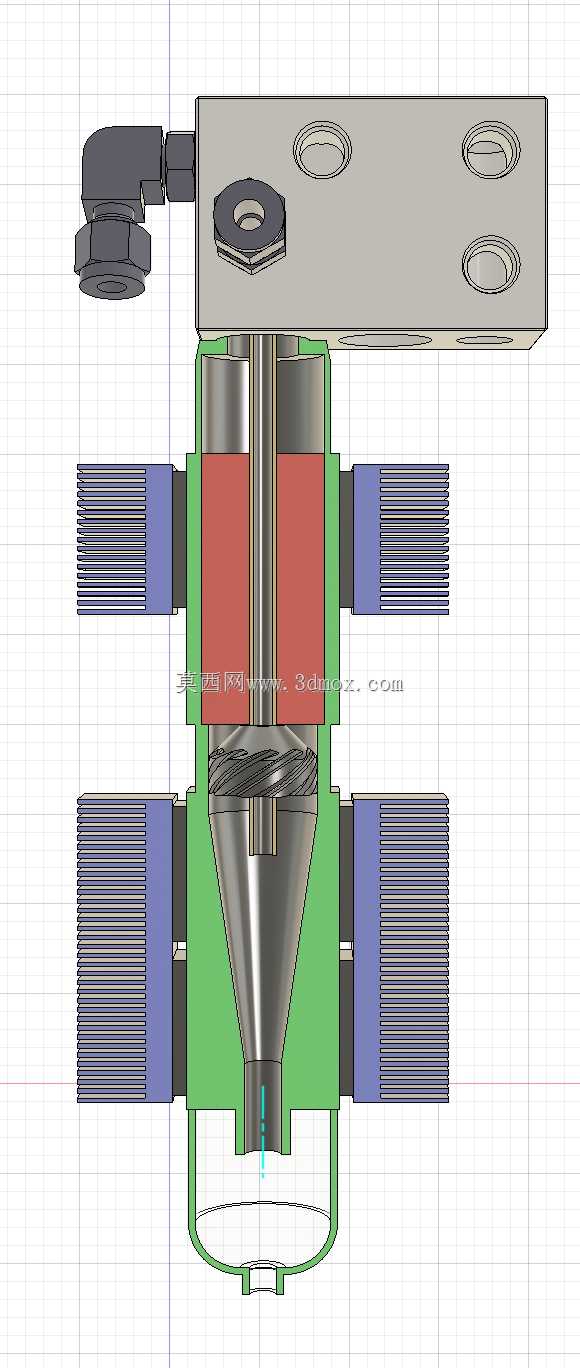

　　该结构针对氢气输送、氢能存储及燃料电池供气管路的除水需求设计，解决湿氢气携带液态水滴影响下游设备运行稳定性的问题，常见于加氢站预处理单元、氢能实验平台供气支路、工业制氢终端纯化段等场景，可适配中小流量的氢气支路除水作业，避免液态水进入下游精密阀门、电堆等部件造成腐蚀、流道堵塞或反应效率下降。结构采用两级分离的组合设计思路，第一级依托半导体制冷冷却的烧结过滤元件，让含湿氢气穿过多孔烧结基体时，气态水分在低温壁面凝结成核，逐步聚集成粒径较大的水滴，附着在烧结孔隙内表面，当水滴积聚到自身重力与气流曳力的合力超过孔隙吸附力时，会顺着导流结构向下流动，进入下部的旋风分离腔室。第二级采用带冷表面的旋风分离结构，利用氢气与水蒸气的密度差，

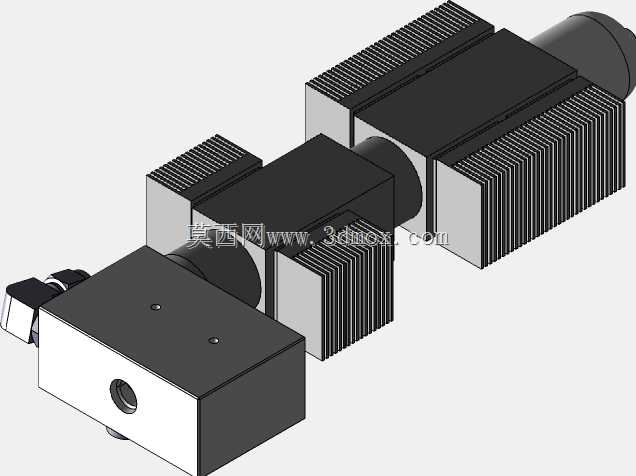

　　让进入腔体的气流形成稳定旋流，密度相对更高的剩余水滴在离心力作用下被甩向冷态腔壁，进一步凝结捕集，顺着壁面滑落至下部集液区，完成两级除水过程。从安装边界来看，上部设置带安装孔的平板式固定座，可通过螺栓直接固定在设备支架或管廊面板上，四个侧部接口采用外螺纹快接结构，可直接对接标准规格的气路软管或硬管，无需额外加工转接法兰，侧面预留的电气接头可直接连接TEC制冷模块的供电线路，整体径向安装尺寸控制在小流量支路的常规安装空间内，轴向高度适配常规气路面板的层间间距，不会与周边管路、阀件产生安装干涉。结构设计上，烧结过滤元件与上部安装座采用密封压接结构，更换滤芯时只需拆卸上部压盖即可完成操作，无需拆解整个阀体；旋风腔的锥角经过流道仿真优化，

　　可在较低入口流速下形成稳定旋流场，避免流速过低导致离心分离效率下降，同时冷表面与TEC制冷片的接触面涂覆导热硅脂，降低接触热阻，保证冷凝面的温度稳定在设计区间，提升第一级凝结除水的效率。下部集液区设置透明观察段，可直接观察内部积液高度，方便运维人员及时安排排液作业，避免积液满溢后被气流重新夹带进入下游管路。
