工业电气元件安装承载托盘结构设计

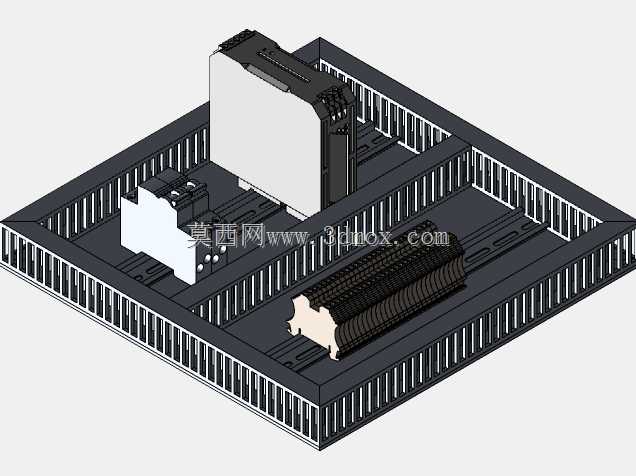

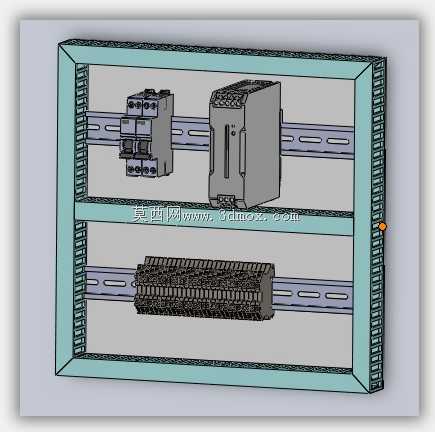

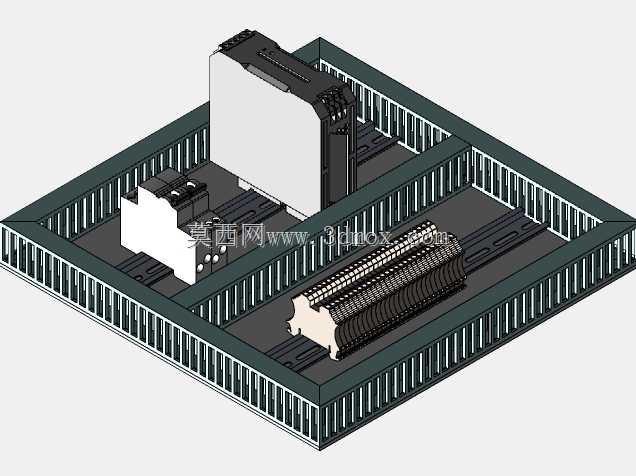

这款电气安装承载托盘主要面向工业控制柜内部的元件集成安装场景，多用于工厂自动化产线的控制柜体、分布式IO控制箱、小型设备内置电控单元的布局搭建，能够为工控回路中的信号处理模块、继电器模组、接线端子排等核心电气元件提供统一的安装基准与防护边界。在实际产线应用中，这类托盘可以直接嵌入标准尺寸的电控柜安装腔，无需额外在柜体内壁零散打孔固定元件，能够大幅缩减现场电气装配的布线与调试周期，同时也方便后期运维过程中对故障元件的快速更换与回路调整。

从功能特性来看，托盘整体采用围边式结构设计，四周带通风格栅的凸起边框既可以对安装在盘面上的元件形成物理防护，避免柜内走线拖拽、运维工具误触造成的元件引脚松动或接线脱落，同时格栅式的围边结构不会阻断柜内冷却气流的流通，能够保证各发热电气元件工作时产生的热量可以顺利随柜内循环气流散出，避免局部积热造成的元件性能衰减或寿命缩短。盘面预留了多组平行的标准电气安装导轨位，可以兼容不同宽度规格的导轨式安装电气元件，无需额外定制转接件就能实现不同品牌、不同功能模块的混装适配，盘面预留的走线槽位可以将元件间的连接导线规整收纳，避免柜内走线杂乱造成的信号干扰与安全隐患。

在设计思路上，这款托盘优先考虑了安装兼容性与运维便捷性，整体盘面的平整度公差控制在适合电气元件安装的范围内，保证元件安装后不会出现盘面翘曲导致的导轨卡滞、元件对接错位问题。托盘的外形尺寸适配主流的小型电控柜内嵌安装尺寸，安装边界预留了足够的侧边间隙，既方便托盘整体推入柜体安装位，也预留了柜体侧壁走线的空间，托盘四角的固定孔位匹配标准柜体的安装螺柱间距，无需现场重新打孔就能完成快速固定。盘面的元件布局按照电气回路的信号流向做了区域划分，大功率驱动类元件、信号处理类元件、接线端子类元件各有对应的安装区域，能够减少不同功率等级元件间的电磁干扰，同时让接线路径最短化，降低线材用量与线路压降。托盘边缘预留的接地连接位可以方便实现整个安装盘的可靠接地，满足工业电控系统的安全防护要求，盘面的镂空区域既可以进一步减轻整体重量，也能方便从托盘背面进行接线操作与线路核查，提升装配与运维的操作效率。
