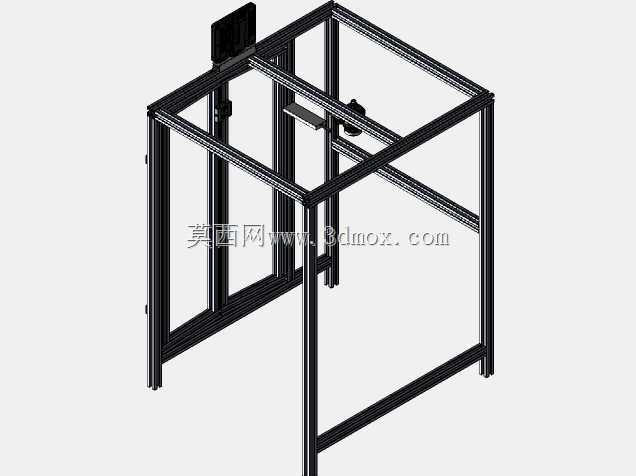

30x30规格铝型材防护机架结构设计

　　这款铝型材防护机架采用30毫米×30毫米截面的工业铝型材作为主体搭建材料，这类型材是轻型设备防护、工位围挡类结构的常用选型，在电子装配工位、小型检测设备外围、实验室仪器防护场景中应用十分广泛。从结构布局来看，整体采用立方体框架构型，型材之间通过配套的角槽连接件、内置螺栓完成拼接，无需焊接作业，所有连接点位都隐藏在型材槽口内部，既保证了框架外表面的平整性，也避免了外露连接件带来的积尘、剐蹭风险。框架的竖向型材作为主要承重构件，上下端通过端面连接板完成封边，同时预留了脚轮或者可调脚杯的安装螺纹孔，可根据实际使用场景选择移动或者固定安装方式；横向型材分为上下两层布置，下层横向型材构成框架的底部承力边框，可搭配透明亚克力板、

　　铝塑板或者钣金件作为围板，形成封闭的防护空间，避免设备运行过程中人员误触内部运动部件，上层横向型材则预留了传感器安装支架、操作显示屏挂架的安装槽位，可直接在型材槽内滑入螺母完成附件固定，无需额外打孔，适配不同的功能拓展需求。在设计思路上，这款机架优先考虑了模块化拆装特性，所有型材的裁切长度都遵循30系列铝型材的连接公差标准，相邻型材的对接端面垂直度控制在0.1毫米以内，保证框架拼接完成后整体的形位公差满足使用要求，不会出现围板安装错位、门体开合卡滞的问题。框架的一侧预留了开合门的安装位，门体同样采用同规格30×30铝型材搭建，通过隐藏式合页与主框架连接，合页的安装位置可根据现场操作习惯在型材槽内任意调整，

　　不需要在型材上预先加工固定孔位，大幅降低了现场改制的难度。从安装边界来看，这款框架的整体外轮廓尺寸适配常规桌面级小型设备的外围防护需求，框架内部的净空尺寸预留了足够的设备安装余量，围板与内部设备的运动部件之间保留了不小于30毫米的安全间隙，避免设备运行振动时与围板产生碰撞。框架顶部的型材上预留了走线槽的安装位置，可将设备的电源线、传感器信号线收纳在型材槽口配套的走线盖板内，让整体布线更加规整，避免线路外露带来的安全隐患。在实际使用中，这类铝型材防护机架相比传统焊接钢结构框架，重量降低60%以上，同时表面的阳极氧化层不需要额外做喷漆防锈处理，在洁净车间、实验室这类对防腐、外观有要求的场景中适配性更强。框架的所有连接节点都具备可调节性，

　　在后期需要调整内部设备布局、拓展框架功能时，只需要松开对应位置的连接螺栓，调整型材位置或者增减型材段即可完成改制，不需要整体报废重做，能有效降低产线调整、设备升级的改造成本。在型材选型上，30×30规格的铝型材壁厚满足轻型防护框架的承重要求，单根一米长度的型材承重可达到80公斤以上，完全能够支撑围板、操作屏、小型传感器附件的重量，不会出现框架变形、晃动的问题。框架的底部横向型材上还预留了电气安装板的固定点位，可将继电器、接线端子这类电气元件直接安装在框架内侧的安装板上，不需要额外设置电气安装支架，进一步压缩了整体结构的占用空间。
