工业防护型垂直载货提升电梯结构

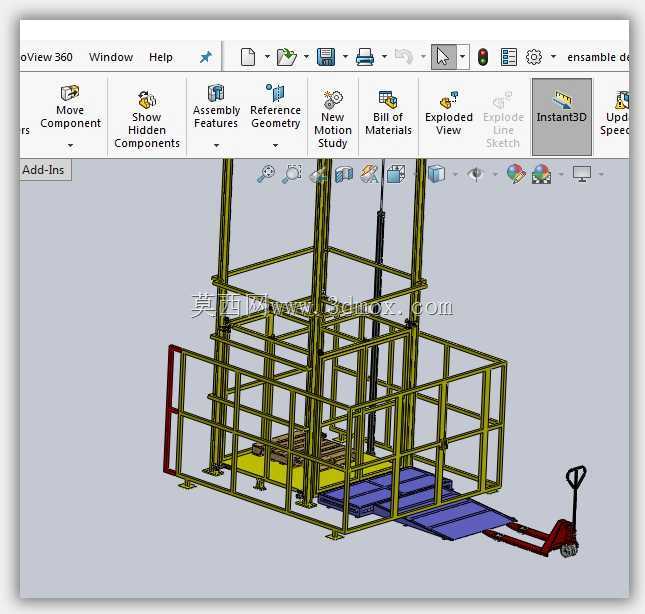

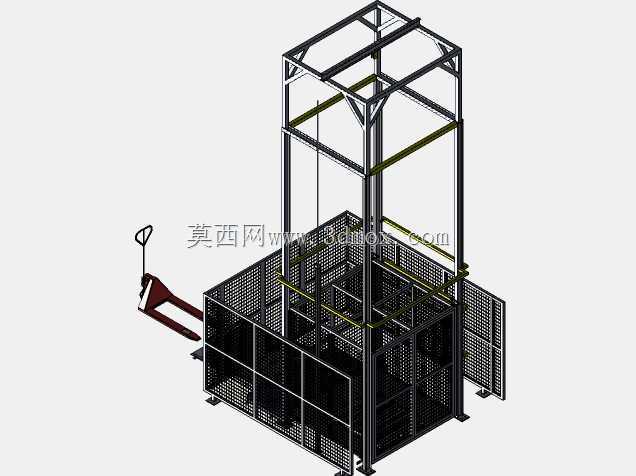

　　这款垂直载货提升结构，主要面向生产车间不同楼层间的物料转运场景，也可适配仓储库区的高位货位上下料作业，区别于普通客用电梯，其设计核心围绕重载工况下的结构稳定性与作业安全性展开，没有冗余的装饰性结构，所有构件都服务于物料承载与升降导向的核心功能。从结构布局来看，设备采用四柱式型钢焊接框架作为主体承载基础，立柱选用厚壁矩形型钢，拼接位置采用满焊后打磨应力的工艺处理，框架顶部预留曳引机构或液压顶升组件的安装位，可根据实际现场的动力源条件适配不同的驱动形式，框架整体的垂直度公差控制在千分之一以内，避免升降过程中出现卡滞、偏磨的问题。设备下部的作业区域采用全围网式防护结构，围网选用冲孔钢板搭配方钢加强筋制作，

　　既可以避免作业人员意外伸入升降行程范围引发安全事故，也不会遮挡操作人员观察内部载货台的运行状态，围网的检修门设置有机械联锁结构，只有当门体完全闭合锁止时，升降驱动回路才会接通，从硬件层面杜绝开门走机的安全隐患。载货台的导向结构采用双侧滚轮贴合立柱导轨的设计，滚轮选用耐磨聚氨酯包胶材质，既可以降低升降过程中的金属碰撞噪音，也能补偿框架加工过程中产生的微小形位公差，载货台的台面铺设防滑花纹钢板，边缘设置有可翻转的挡料边，防止转运过程中纸箱、周转箱类物料滑落，台面的额定承载按照常规车间整托物料的重量设计，可满足大部分生产辅料、半成品、成品包装箱的垂直转运需求。从安装边界来看，设备整体的占地尺寸适配常规车间的柱距预留空间，

　　不需要对现有厂房的地面做大规模开挖处理，底部框架通过膨胀螺栓与硬化混凝土地面固定即可，顶部框架如果现场层高较高，可额外增加斜拉支撑与厂房立柱做刚性连接，进一步提升整体结构的抗倾覆能力。设计过程中，针对不同行业的物料转运需求做了适配性考量，比如机械加工车间使用时，可在载货台额外加装切削液收集托盘，避免工件携带的切削液滴落到下层作业区域；电商仓储场景使用时，可在围网外侧加装光电对射开关，检测到物料超出载货台边界时自动锁止升降动作，防止卡滞。设备的升降行程可根据现场实际的楼层高度做模块化调整，立柱采用分段式法兰拼接结构，不需要整体更换长尺寸型材，运输与现场组装都更为便捷，所有的紧固件都采用防松设计，

　　承受交变载荷的位置加装弹簧垫圈与止退垫片，避免长期运行过程中出现紧固件松动的问题。不同于土建施工的固定式货梯，这款结构采用全装配式设计，所有构件都可在工厂预制完成后运输到现场组装，安装周期短，后期如果需要调整作业位置，也可拆解后重新组装，不会产生大量的土建建筑垃圾。在导向结构的设计上，特意将导轨的润滑点设置在框架外侧的易操作位置，日常维护时不需要进入设备内部即可完成注油保养，降低运维人员的作业风险，设备的底部预留有检修坑的可选配置，如果现场需要让载货台台面与地面齐平，方便手动液压车直接上下，可开挖浅坑将底部框架嵌入安装，不需要额外做坡道过渡。整体结构没有复杂的异形曲面构件，所有型材、板材都是常规工业标准件，加工难度低，后期维护更换配件的采购成本也更低，适合中小规模生产企业、仓储站点自行根据现场条件做二次适配调整，围网的网格尺寸按照安全规范设计，既不会让肢体伸入，也能保证足够的通风与视野，避免密闭空间带来的作业压抑感。
