奇林德罗吉亚多气动导向气缸结构设计

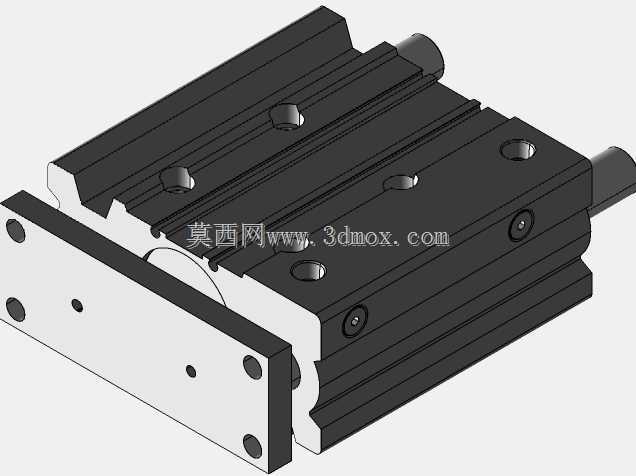

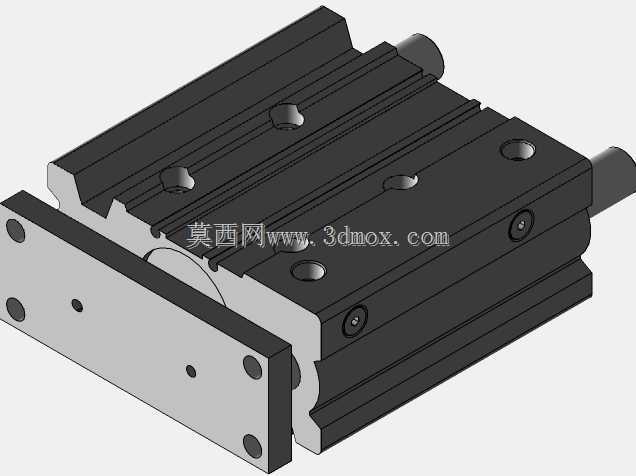

　　这款导向型气动执行构件，是气动自动化回路里常用的直线驱动单元，在3C电子装配线的工件移栽、轻工包装线的物料推压、工装夹具的夹紧定位这类场景里应用十分普遍，相比普通无杆气缸或者标准笔形气缸，它自带的双导杆结构能抵消活塞杆承受的侧向载荷，避免活塞杆受径向力出现密封件偏磨、杆体弯曲的问题，很多需要承受一定侧向力矩的直线动作工位，都会优先选用这类结构的气缸。从结构设计来看，整个构件采用缸体与导杆座一体化的布局思路，主体缸筒部分采用硬质阳极氧化的铝合金材质，表面做了硬质氧化处理，既降低了活塞运动的摩擦阻力，也能在常规车间环境下具备不错的抗腐蚀能力，不需要额外做表面防护就能适配多数无强腐蚀的工业场景。两侧平行布置的导向杆采用轴承钢材质，

　　表面做了高频淬火加镀硬铬处理，和安装端盖里的直线轴承配合，能保证整个运动过程的平行度误差控制在0.02mm每100mm行程范围内，避免动作过程中出现卡滞、爬行的问题。缸体上预留的多个安装螺纹孔，是按照行业通用的安装孔位标准设计的，不管是从顶面通过螺栓固定在设备安装板上，还是从侧面借助安装支架做卧式固定，都能找到对应的安装点位，不需要额外加工转接板，能减少现场安装的加工工作量。端盖部分的密封结构采用了双向防尘圈加Y型聚氨酯密封圈的组合，外侧的防尘圈能阻挡车间环境里的粉尘、切削碎屑进入缸体内部，避免杂质划伤活塞密封件和缸筒内壁，内侧的Y型密封圈能在0.1-1.0MPa的常规气动工作压力下保证无泄漏，

　　不需要频繁更换密封件就能维持长期稳定的工作状态。从安装边界来看，整个构件的外形轮廓做了倒角处理，没有突出的尖锐结构，安装时只需要预留出缸体本身的长宽尺寸，加上两端气管接头的安装空间即可，不需要额外预留过大的避让空间，在设备内部布局比较紧凑的工位里也能顺利安装。导杆的伸出端采用标准的内螺纹连接接口，可以搭配不同的执行接头，比如推料头、夹爪安装板、吸盘支架等，不需要对杆端做二次加工就能适配不同的作业需求。在实际选型应用的时候，这类带导杆的气缸不需要额外搭配外部导向轴和直线轴承，能大幅简化设计阶段的零件选型和装配工作量，整个驱动单元作为集成化的组件，装配时只需要固定缸体、接上气管就能完成安装，相比自己搭建导向加驱动的分体结构，

　　能节省至少三分之一的设计和装配时间，也能避免分体装配时出现的导向平行度误差导致的动作卡滞问题。缸体侧面预留的磁性开关安装槽，可以直接安装常规的磁性感应开关，用来检测活塞的伸出和缩回位置，不需要额外设计安装支架，感应开关的走线可以顺着缸体侧面的槽位布置，不会和周边的运动构件产生干涉。在实际工况使用中，这类构件的运动速度可以通过回路中的节流阀在50-500mm/s的范围内调节，低速运行时不会出现明显的爬行现象，高速动作时也能依靠两端的缓冲垫降低活塞撞击端盖的噪音和冲击，延长构件的使用寿命。对于结构设计人员来说，这类集成化导向气缸的三维模型可以直接导入到设备整体装配中，用来校验安装空间、匹配连接接口尺寸，不需要从零开始绘制每个零件的细节，能大幅提升整体的设计效率，也能避免因为手动建模的尺寸误差导致后续加工装配出现干涉问题。在做设备布局的时候，只需要确认气缸的行程、缸径、安装孔位尺寸和实际需求匹配，就能直接调用，不需要反复核对每个零件的尺寸细节，模型里预留的所有安装孔、槽位都和实际量产的零件尺寸一致，能直接用来生成装配BOM，指导后续的采购和装配工作。
