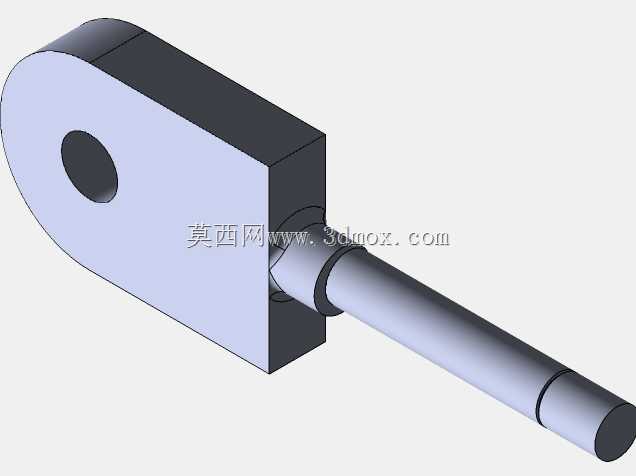

带销轴连接耳座的长轴传动构件

该构件是机械传动与铰接系统中常用的复合连接传动零件，主要应用于需要实现铰接摆动同时传递轴向推拉力或周向扭矩的工业场景，常见于轻工自动化设备的连杆传动机构、小型工程机械的操纵联动结构、输送设备的张紧调节组件以及专用工装夹具的定位锁紧单元中，可在往复直线运动、小角度摆动的工况下稳定承担载荷传递与位置铰接的双重作用。从功能特性来看，构件一端的带孔耳座为铰接安装端，可通过配套销轴与固定机架或相邻连杆形成转动副，允许耳座围绕销轴轴线实现一定角度的灵活摆动，抵消安装与运行过程中产生的位置偏差，避免刚性连接带来的应力集中问题；耳座与长轴采用一体化刚性连接结构，连接过渡位置设置有轴肩定位结构，既可以保证耳座与长轴的同轴度精度，也能在装配时为配套的轴套、挡圈等零件提供精准的安装定位基准，长轴的杆身根据装配需求设置了多段阶梯结构，不同直径的轴段可分别适配滑动轴承、传动拨叉、复位弹簧等不同配套零件，轴身末端的圆柱端面可作为驱动输出端，与被驱动构件形成顶推、卡接或键连接配合，实现动力的稳定输出。在设计思路上，该构件优先考虑了载荷传递的均匀性与安装维护的便捷性，耳座采用扁圆形带通孔的结构形式，在保证铰接孔周边结构强度、满足销轴剪切应力承载要求的前提下，尽可能削减了耳座非受力区域的材料用量，降低构件整体重量；长轴的各段轴径尺寸根据对应位置的受力大小进行梯度设计，靠近耳座的轴段因承受弯矩与扭矩的复合载荷，轴径尺寸更大，向末端延伸的轴段受力逐渐减小，轴径相应收窄，在满足强度刚度要求的同时控制整体重量与材料成本；所有棱边位置均设计了微小的倒角结构，既可以去除加工过程中产生的毛刺锐边，避免装配时划伤操作人员或损坏配套密封件，也能引导零件顺利装入对应安装孔位，提升装配效率。从安装边界来看，该构件的核心安装尺寸集中在耳座铰接孔的内径与厚度、长轴各阶梯段的直径与长度、耳座端面到长轴各轴肩的轴向距离，铰接孔的尺寸公差需与配套销轴的公差形成间隙配合，保证转动灵活性的同时避免过大的配合间隙导致传动冲击，长轴与配套轴承、衬套配合的轴段需满足对应的尺寸精度与表面粗糙度要求，降低运行过程中的摩擦磨损，构件整体的轴向总长度决定了其在设备中的安装空间需求，耳座的外形宽度与厚度则决定了铰接位置的安装槽尺寸边界，设计配套安装结构时需预留足够的摆动空间，避免构件运行过程中与周边零件发生运动干涉。
