铣削加工用轴端连接接头结构设计

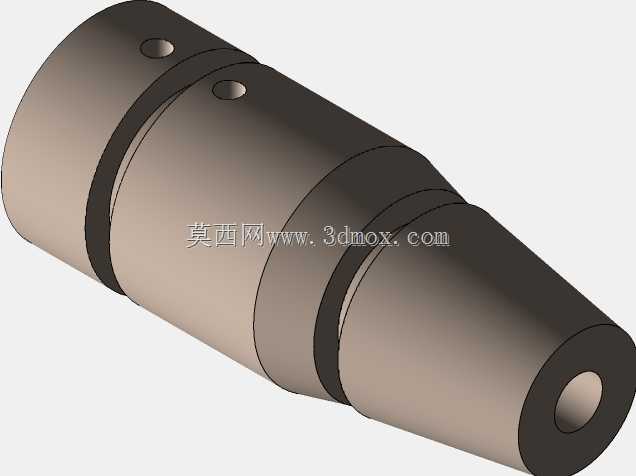

该轴端连接接头主要应用于铣削加工设备的主轴末端传动环节，是铣削工装系统中实现刀具与主轴动力传递、同轴度定位的核心衔接零件，常见于立式铣床、龙门铣削加工中心以及专用铣削设备的动力输出端，承担着扭矩传递、刀具装夹定位、加工过程振动缓冲的关键作用，能够保障铣削作业时刀具运行的同轴度与动平衡精度，避免加工过程中出现刀具偏摆、振纹等质量问题。从功能特性来看，该接头采用阶梯轴式的整体结构设计，大直径端为主轴连接侧，外圆设置有两道环形凹槽，用于安装锁紧卡环实现与主轴座的轴向定位，外圆面上对称分布的两个径向定位孔，可穿入定位销完成周向锁止，避免接头在传递大扭矩铣削载荷时出现周向打滑；小直径端为刀具连接侧，采用内孔中空的锥面过渡结构，内孔可适配标准铣刀杆的安装柄，锥面结构能够在装夹时实现自动定心，保障刀具与主轴的同轴度误差控制在极小范围内，同时阶梯过渡段采用圆弧过渡设计，可有效降低应力集中，提升接头在交变铣削载荷下的疲劳强度。在设计思路上，该接头充分考虑了铣削加工的实际工况，整体采用合金结构钢的材质适配方向，外圆面的高精度加工要求能够保障与主轴安装孔的配合精度，对称分布的定位孔设计兼顾了安装便捷性与传力可靠性，锥面端的内孔尺寸可适配常用规格的铣刀杆，无需额外转接件即可完成装夹，减少了传动链的累积误差。从安装边界来看，接头大端外径适配标准铣削主轴的安装孔径，整体长度可覆盖常规铣削工装的安装空间需求，两道环形槽的间距与宽度匹配通用锁紧卡环的规格，径向定位孔的位置与主轴座上的锁止孔位完全对应，小端锥面的锥度符合行业通用的刀具装夹标准，安装时只需将大端插入主轴孔，卡入锁紧卡环后穿入定位销即可完成固定，刀具端插入刀杆后通过侧向锁紧螺钉即可完成装夹，整个安装过程无需特殊工装，拆装便捷，能够满足铣削加工中频繁更换刀具的作业需求，同时整体结构的刚性设计可承受大进给量铣削时的切削载荷，保障加工过程的稳定性。
