双片式腰型铰接连接固定座结构

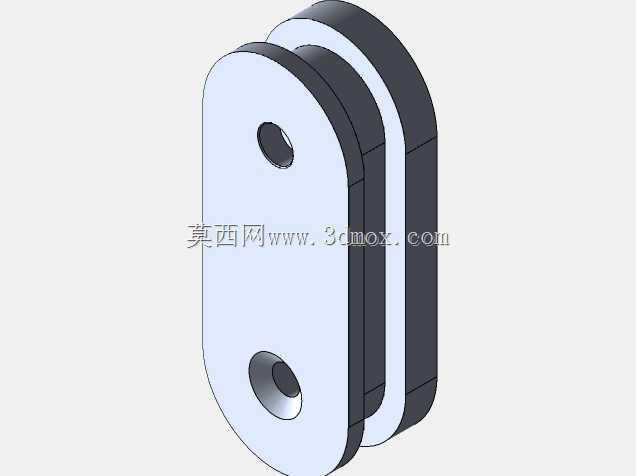

该双片式腰型铰接连接固定座，是轻型机械铰接传动、工位器具限位连接场景中常用的基础连接构件，主要用于实现两个相对转动部件之间的铰接支撑与载荷传递，常见于小型自动化设备的连杆机构、工装夹具的翻转限位结构、轻型输送线的活动挡板连接、民用五金的活动支架铰接等场景，能够在低载荷往复转动的工况下，为转动副提供稳定的安装基准与结构支撑，避免铰接部位出现应力集中、连接松脱的问题。从功能特性来看，该构件采用双片夹合式结构设计，主体由两片轮廓完全一致的腰型端板与中间间隔垫块组合而成，形成中间预留铰接间隙的夹装空间，可直接将待连接的活动杆件端部嵌入两片端板之间的间隙内，通过贯穿的铰接销轴实现转动连接，相比单片式铰接座，双片结构能够同时从两侧对活动件进行限位，大幅提升铰接部位的抗侧向载荷能力，避免活动件在转动过程中出现侧向偏移、销轴弯折的问题。构件上共设置两处安装孔位，位于腰型轮廓两端的圆心位置，其中一端为沉头通孔，用于穿装铰接销轴，沉头结构可将销轴端部完全埋入座体内部，避免销轴突出部位与周边结构发生运动干涉；另一端为直通孔，用于穿装固定螺栓，可将整个连接座锁紧在设备的固定机架或者安装基准面上，孔位的位置经过匹配设计，能够保证铰接转动时的活动件旋转半径完全在座体的轮廓范围内，不会与座体自身或者安装面发生剐蹭。设计过程中，首先根据铰接场景的载荷需求确定端板的厚度与中间间隔的宽度，保证夹合间隙与待连接活动件的厚度完全匹配，避免间隙过大导致活动件晃动、间隙过小导致装配卡滞；腰型的外轮廓设计一方面能够最大化去除安装孔周边的冗余材料，降低构件整体重量，另一方面圆弧过渡的轮廓能够消除直角部位的应力集中问题，提升构件的抗疲劳强度，即使在长期往复转动的载荷作用下，也不会出现端部开裂的问题。从安装边界来看，该构件整体为扁平式结构，厚度方向尺寸紧凑，安装时仅需要在安装基准面上对应固定孔的位置加工一处螺纹孔，即可完成座体的固定，不需要额外加工复杂的安装槽位；铰接端的转动空间仅需要覆盖腰型轮廓的半圆范围即可，不需要预留过大的避让空间，能够有效节省设备内部的安装空间，适配结构紧凑的轻型设备安装需求。构件的所有棱边都做了圆角过渡处理，既能够避免装配过程中锐边划伤操作人员，也能够减少应力集中点，提升构件的整体结构强度，适配长期往复转动的使用工况。
