工业紧固用T型槽螺栓结构设计

T型槽螺栓是工业装配领域应用极为广泛的专用紧固连接件，主要适配各类设备机身、工作台面预设的T型导向槽结构，常见于机床工作台装夹、自动化生产线型材框架搭建、工装夹具定位锁紧、工业输送线导轨固定等场景，能够在不破坏槽体整体结构的前提下，实现连接件的快速装入、位置滑移调整与锁紧固定，相比普通外六角螺栓，它无需从槽道端部逐段穿入，可直接从槽道任意开口位置卡入安装，大幅提升了大长度槽道结构的装配效率，也方便后期对装夹位置、固定点位进行灵活调整，在小批量多品种的机加工装夹场景中，能有效减少工装调整的辅助时间。

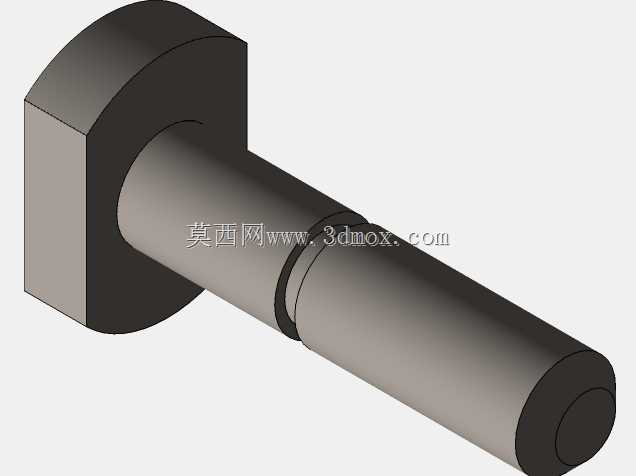

这款T型槽螺栓在设计上充分匹配标准T型槽的截面轮廓，头部采用带圆弧过渡的扁方结构，卡入槽道后头部两侧平面可与槽道内壁紧密贴合，锁紧过程中不会跟随螺杆发生跟转，无需额外对头部进行卡位固定，有效降低了装配操作的复杂度；头部与螺杆衔接位置做了圆角过渡处理，避免应力集中导致的受力断裂问题，提升螺栓在交变载荷下的使用寿命。螺杆部分采用等直径光杆加螺纹段的结构设计，光杆段可穿过被连接件的安装通孔，承担主要的径向剪切载荷，螺纹段则配合螺母实现轴向锁紧，光杆与螺纹段的衔接位置设置了退刀结构，既保证螺纹加工的工艺可行性，也能让被连接件的安装面与锁紧面实现紧密贴合，避免出现虚位松动的问题。

从安装边界来看，这款螺栓的头部厚度与宽度严格匹配对应规格T型槽的内部槽宽与槽深尺寸，安装时头部可完全沉入槽道内部，不会突出槽道表面影响其他部件的滑移运动；螺杆长度覆盖常用的装夹厚度范围，可适配不同厚度的压板、夹具、型材连接件的锁紧需求，螺杆端部做了倒角处理，方便快速穿入被连接件的安装孔，也便于螺母的旋入对位。在实际使用中，这款螺栓可配合法兰螺母、平垫圈、弹簧垫圈组合使用，在振动较强的设备工况下，能有效防止锁紧螺母松动，保证连接的可靠性；针对不同的防腐使用需求，也可通过表面发黑、镀锌等处理方式适配潮湿、多油污等复杂工业环境，满足不同场景的紧固连接需求。
