矩形版TCS34727颜色识别传感模块结构设计

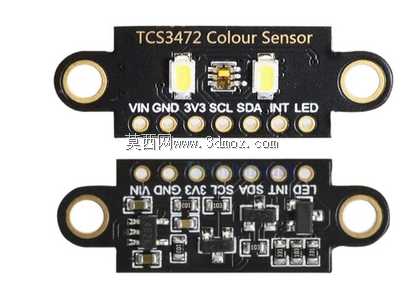

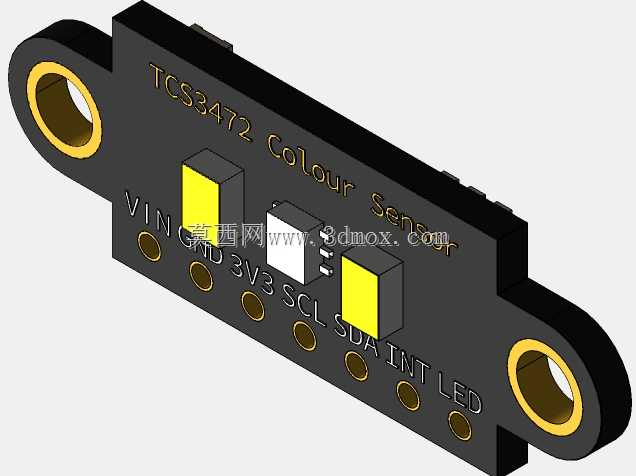

这款矩形版颜色识别传感模块，主要面向嵌入式开源硬件开发场景设计，可广泛应用在智能小车巡线颜色分拣、工业流水线物料色标识别、智能交互装置颜色触发、教学实验颜色采集等场景中，能够替代人工完成稳定的颜色判别与信号输出，解决传统人工识别效率低、一致性差的问题，在小型自动化设备、创客DIY项目、教学实验平台中都有很高的适配性。模块实际使用时，可通过板载的I2C通讯引脚与主控单元连接，实现RGB颜色数据的采集传输，同时板载的补光LED能够在不同环境光照条件下提供稳定的照明光源，避免环境光波动对颜色识别精度造成干扰，引脚排布按照常用的嵌入式接口规范设计，依次排布电源、地、通讯、中断、LED控制引脚，接线逻辑清晰，能够直接适配主流的开源主控板接口，无需额外转接即可完成接线调试。在设计思路上，整体采用长条形矩形板型布局，两端设置带金属衬套的安装孔，安装孔位置避开板上元器件布局区域，既能够通过螺丝完成模块的快速固定，也不会在安装锁紧时对板上电路与元器件造成挤压损伤；板上元器件按照功能分区排布，感光元件与补光LED布置在板身靠前的检测端，引脚接口布置在板身另一侧，接线与检测区域互不干扰，同时板身丝印清晰标注每个引脚的功能定义，能够降低接线错误的概率，避免反接损坏模块。外形尺寸上整体采用窄长型设计，板身厚度控制在常规PCB板厚加元器件高度的合理范围内，两端安装孔的孔距按照常用的传感器安装标准设定，安装边界预留足够的螺丝操作空间，安装时不会与周边其他结构件产生干涉，既可以直接安装在小型设备的支架上，也能够通过铜柱堆叠固定在多层主控板结构中，适配不同的安装空间需求。模块的感光区域做了居中设计，检测时正对被测物体表面即可获得准确的颜色数据，补光LED对称布置在感光元件两侧，能够提供均匀的照明光线，避免单侧补光造成的阴影影响识别效果，整体结构紧凑小巧，不会占用过多的设备内部空间，能够适配小型化智能设备的集成需求。
