SOIC8封装霍尔电流传感器三维结构

这款霍尔电流传感器主要面向交直流电流检测场景，在工业变频控制、伺服驱动系统、开关电源过流保护、新能源充配电模块、消费类电子电源管理等领域有着广泛应用，能够在不破坏主回路接线的前提下，通过霍尔感应原理实现主回路电流的非接触式检测，将被测电流信号转换为可被主控芯片识别的低压模拟信号，为系统提供实时电流反馈，支撑过流保护、功率调节、能耗统计等核心功能，可覆盖最高25A的交直流电流检测量程，适配多数中小功率电力电子设备的检测需求。

从功能特性来看，该传感器基于霍尔磁平衡感应原理工作，内部集成了高灵敏度霍尔感应单元、信号调理电路与温度补偿模块，能够在较宽的工作温度范围内保持检测精度，有效抑制温漂带来的测量误差，响应速度快，可捕捉瞬态电流变化，满足系统动态控制的响应要求。器件采用SOIC8表贴封装形式，引脚采用标准鸥翼型表贴引脚设计，引脚间距符合行业通用SOIC8封装规范，能够直接适配标准8引脚表贴焊盘，无需额外设计定制化封装焊盘，可直接匹配常规SMT贴片加工工艺，兼容回流焊、波峰焊等常规表贴焊接流程，适配规模化量产的加工要求。

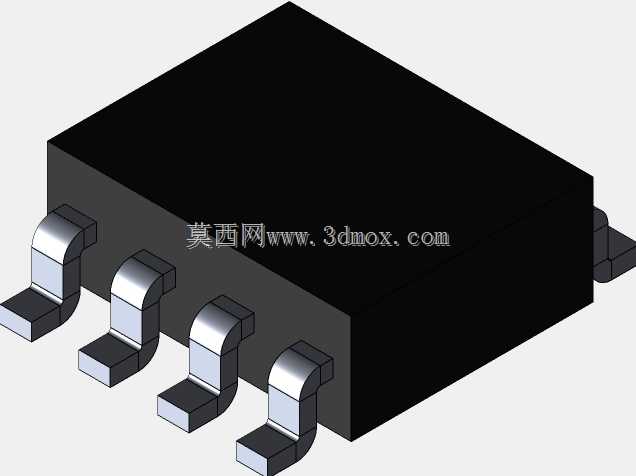

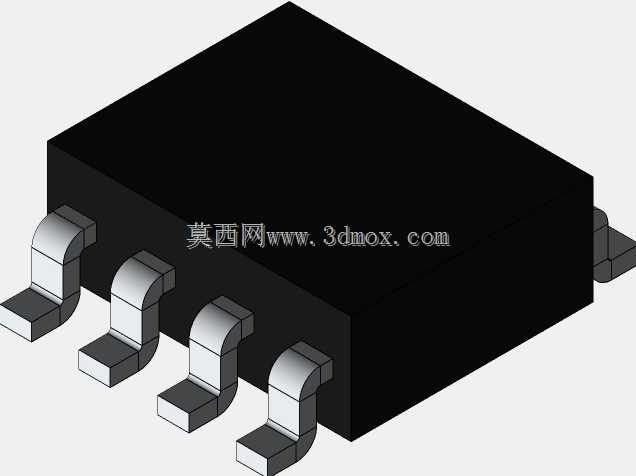

在设计思路上，该三维模型严格按照器件实际物理尺寸进行1:1还原，主体塑封外壳采用方正的黑色塑封结构，边缘做了微小的脱模倒角处理，还原实际塑封器件的成型特征；引脚部分还原了鸥翼型弯折结构，准确呈现引脚从塑封体引出后的弯折弧度、焊盘端的平直段尺寸，确保模型在PCB布局仿真、结构干涉检查时能够提供准确的尺寸参考。塑封体表面预留了丝印标识的对应区域，还原实际器件的外观特征，同时严格控制模型的外形公差，确保塑封体的长宽高尺寸、引脚伸出长度、引脚共面度等关键安装参数与实物一致。

从安装边界来看，该器件的塑封体长宽尺寸适配标准SOIC8封装的占位空间，安装时仅需在PCB上预留对应尺寸的焊盘与器件投影区域，器件整体高度较低，不会占用过多的板上垂直空间，适合在高密度板卡布局中使用；引脚的焊接端尺寸与标准焊盘匹配，焊接后引脚与焊盘的结合强度满足常规工业环境的振动要求，器件安装后周边仅需预留少量的焊接操作空间与散热间隙即可，无需额外预留过大的安装位置，能够有效帮助结构工程师在整机布局阶段提前确认器件与周边结构件、接插件、 tall 元器件的间距，避免后期打样时出现结构干涉问题，也可用于生产装配阶段的工装设计参考，确保吸嘴、贴片机料站的参数匹配，提升SMT加工的良率。
