双飞轮卧式威文汽油发动机结构设计

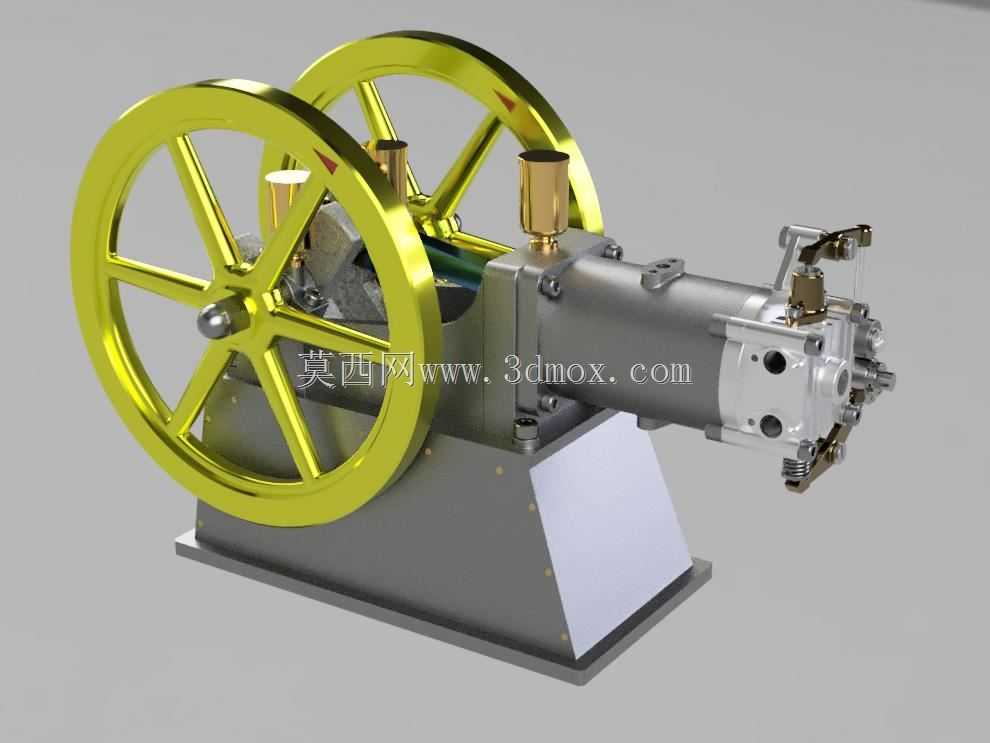

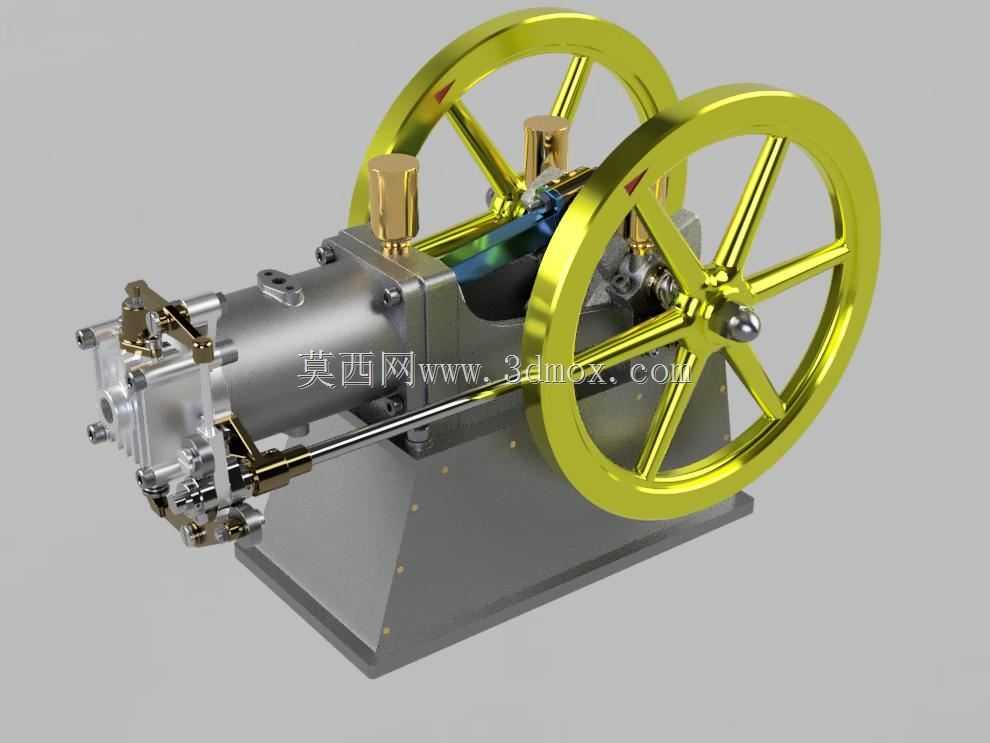

这款双飞轮卧式汽油动力装置，常被用于小型科普教具、微型动力试验台以及小型便携动力输出场景，在机械原理教学、小型动力改装验证领域有着较高的实用参考价值。从结构布局来看，整机采用卧式气缸排布，气缸轴线与安装基座平面平行，大幅降低了整机重心高度，在运行过程中能有效抵消活塞往复运动带来的垂直方向振动，配合机身两侧对称布置的大直径辐条式飞轮，可储存足够的转动惯量，让曲轴运转更平顺，避免单缸小排量动力常见的怠速抖动问题。

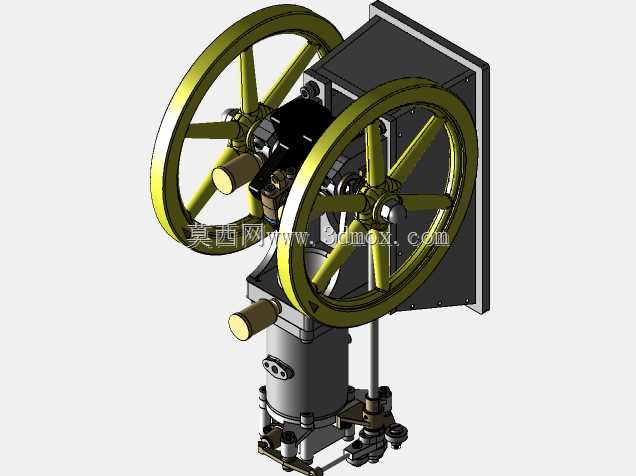

设计过程中，气缸体采用分体式装配结构，缸头部分集成了进排气配气组件，顶部的两个金色构件分别对应进气与排气的控制端，外置的推杆传动结构直接连接曲轴端的凸轮组件，省去了复杂的顶置凸轮轴传动链，结构更简单，后期维护拆解也更便捷。曲轴输出端通过连杆将活塞的直线往复运动转化为旋转扭矩，两侧飞轮通过平键与曲轴轴端刚性连接，既可以作为动力输出的惯性储能部件，也能作为手动盘车的操作位，在调试阶段无需额外盘车工具即可转动曲轴检查配气正时与活塞运动干涉情况。

安装边界方面，整机底部采用整块式金属安装基座，基座上预留了四个对称的安装固定孔位，孔位间距适配常规小型试验台的安装槽尺寸，不需要额外制作转接板即可完成固定。整机横向尺寸以两侧飞轮最外端为边界，纵向尺寸以缸头最前端到飞轮最后端为边界，高度方向从基座底面到飞轮顶端的尺寸控制紧凑，在小型台架上安装时不会占用过多垂直空间。

从功能特性来看，这套结构完整还原了四冲程汽油发动机的完整工作循环，进排气、压缩、做功、排气四个行程的机械动作全部通过实体构件实现，配气机构的正时关系通过曲轴与凸轮的传动比严格匹配，在建模过程中所有运动副都预留了合理的装配间隙，活塞与缸壁、曲轴与轴瓦、连杆大小端的配合公差都按照小排量内燃机的常规设计值设定，既可以作为结构原理展示的静态模型，也能为同类小型动力装置的结构设计提供尺寸参考，帮助设计人员快速验证卧式单缸机的布局合理性，检查曲柄连杆机构的运动行程是否存在干涉，评估飞轮转动惯量与整机振动的匹配关系。
