手动式动力夹持钳结构设计

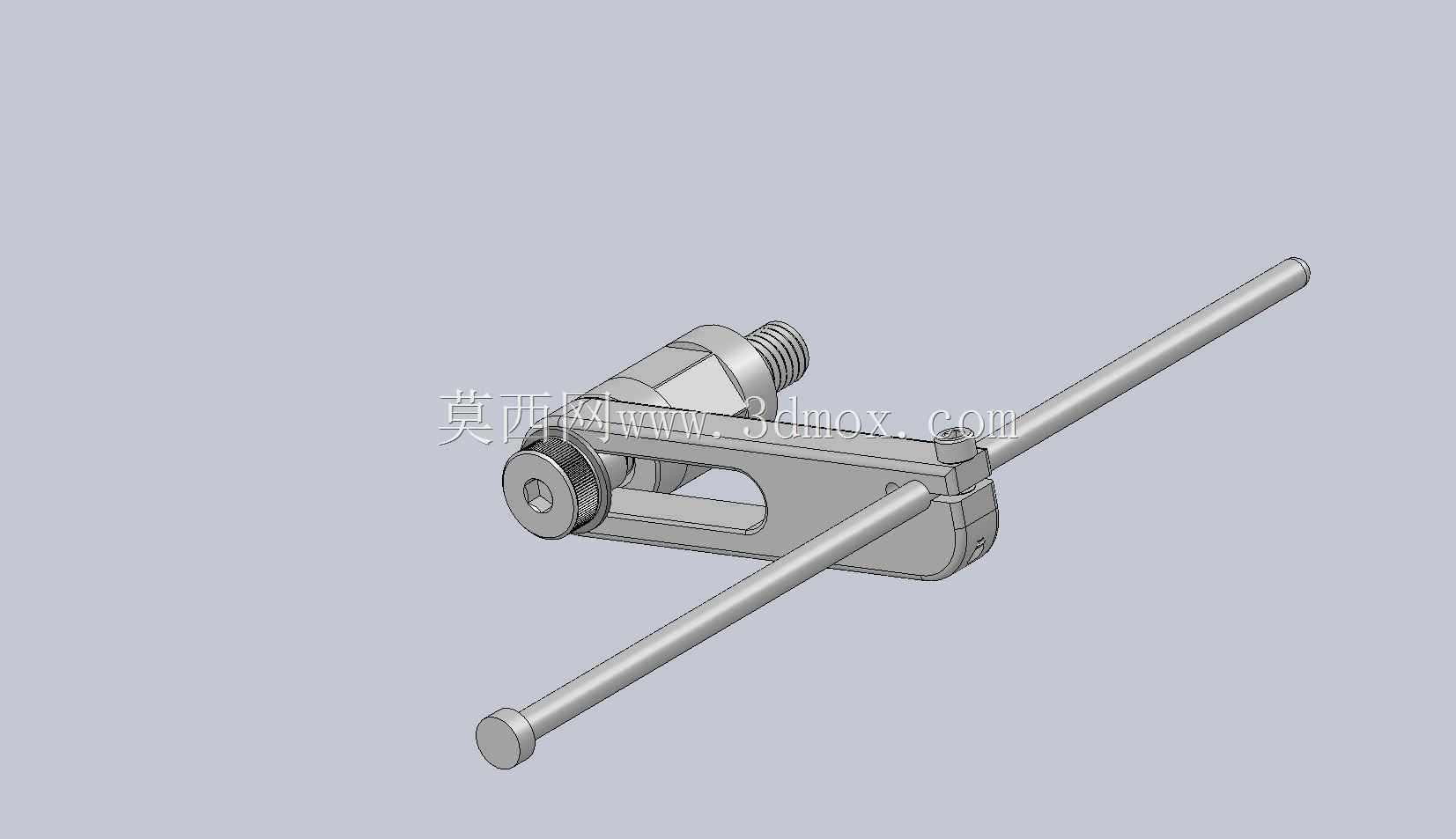

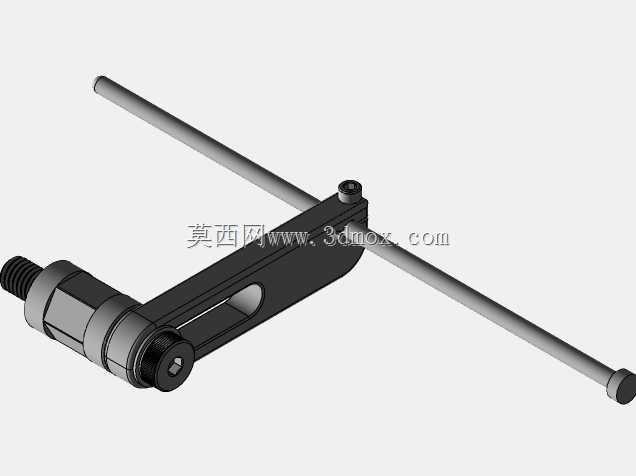

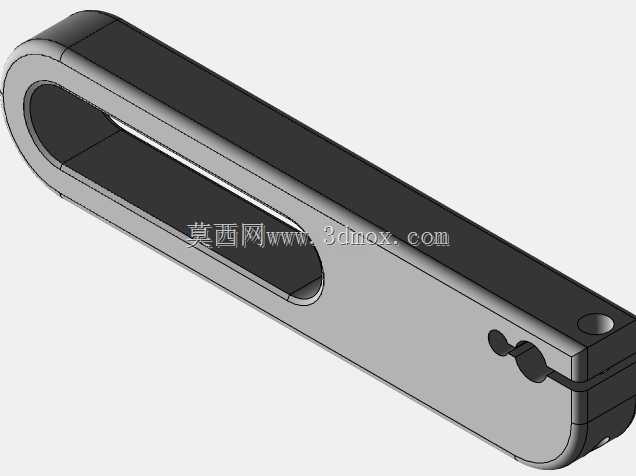

这款手动动力夹持钳是面向小型工件装夹、现场维修作业、轻量装配场景设计的手动夹持工具，可广泛应用于五金维修、小件精密装配、线材管件固定、现场临时装夹等作业场景，能够替代普通手钳提供更稳定、夹持力可调的夹紧效果，解决普通手钳夹持行程有限、持续夹持易疲劳、夹持力难以精准控制的痛点。从实际用途来看，该钳具既可以在装配作业中固定小型轴类、管件类工件，方便操作人员完成钻孔、攻丝、打磨等后续加工操作，也可以在设备维修场景中作为临时夹持工具，固定拆卸下来的小型零部件，方便完成零件检修、配件更换等作业，还可用于小尺寸线材的压接、小规格紧固件的辅助拆装，适配多场景下的手动夹持需求。在功能特性上，该钳具采用双操作杆的力臂放大结构，通过长力臂设计降低操作人员的施力强度，仅需较小的手部握力即可输出足够的夹持力，钳身设置的长槽调节结构可以适配不同厚度、不同直径的被夹持工件，夹持行程调节范围宽泛，钳头位置设置的锁紧结构可以在夹持到位后保持夹持状态，无需操作人员持续施力即可维持稳定的夹紧力，避免长时间夹持导致的手部疲劳，钳身两侧预留的连接端口可以拓展安装辅助定位块、软质钳口垫等配件，适配不同材质工件的夹持需求，防止夹伤工件表面。从设计思路来看，整体结构采用模块化的装配设计，所有零部件均采用常规机械加工工艺即可生产，钳身主体采用高强度合金结构钢材质，保证整体结构强度的同时控制整体重量，操作杆采用圆钢弯折加工，表面做滚花防滑处理，提升操作时的握持摩擦力，钳口位置做淬火硬化处理，提升钳口的耐磨性能，延长工具的使用寿命，整体结构无复杂异形零件，生产加工成本低，后期维护更换配件便捷。在外形尺寸与安装边界上，该钳具整体为长条形手动工具结构，无额外固定安装需求，可直接手持操作，整体长度适配成年人单手握持操作的尺寸范围，钳身宽度控制在窄幅尺寸，能够伸入狭小空间完成夹持作业，最小夹持状态下整体轮廓紧凑，可放入常规工具收纳箱、工具包中携带，最大张开行程可覆盖常规小型工件的夹持尺寸范围，夹持工位的开口尺寸可通过槽位内的锁紧螺栓无级调节，能够适配不同规格工件的夹持需求，整体结构无尖锐外凸棱角，操作时的安全冗余度高，不会对操作人员造成剐蹭伤害。
