SK30锥柄飞刀加工刀柄结构设计

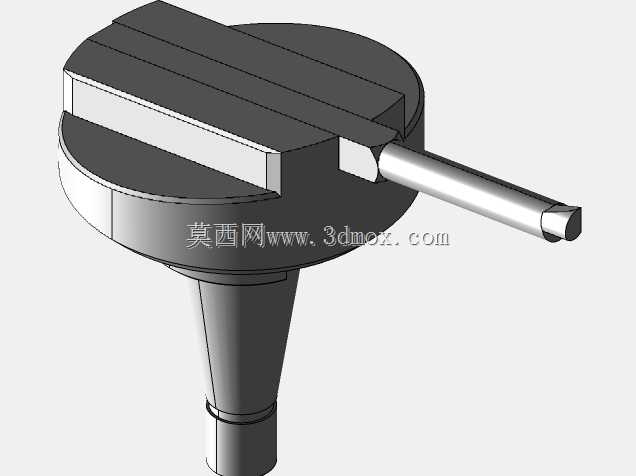

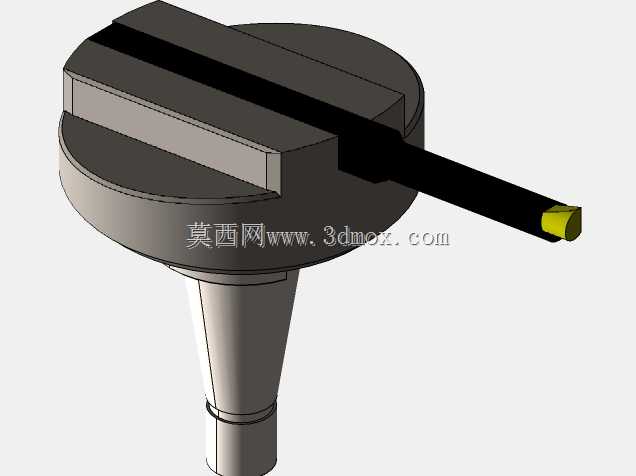

这款SK30锥柄飞刀刀柄，是面向常规铣削加工场景开发的机加工配套刀具装夹部件，主要适配立式铣床、加工中心等常规金属切削设备，可完成平面飞削、小范围台阶面加工、工件边角倒角等常规机加工工序，尤其适合中小型模具钢、铝合金工件的大面开粗与精修飞面作业，在通用机械加工车间、模具制造工段、五金零件批量加工场景中都有稳定的应用空间。从实际使用功能来看，该刀柄采用标准SK30锥度作为机床连接端，可与对应锥度规格的机床主轴实现无间隙贴合，保证高速旋转下的装夹刚性，避免切削过程中出现振刀、让刀问题；刀头端预留12x12mm的刀具装夹位，可适配对应规格的硬质合金飞刀刀片，装夹结构采用侧压锁紧方式，刀片更换便捷，锁紧后可承受较大的径向切削力，满足大进给飞面加工的受力需求。在设计思路上，这款刀柄优先平衡了刚性与轻量化需求，锥柄部分采用渐变式锥度结构，从主轴连接端的大直径平滑过渡到刀盘连接段，既保证了扭矩传递的结构强度，又避免了整体重量过大增加主轴负载；刀盘部分采用偏心式出刀设计，刀片伸出长度可根据加工需求做微调，可适配不同切削宽度的飞面作业，刀盘侧面设置的锁紧螺钉可牢牢固定刀杆位置，防止切削过程中刀杆移位影响加工精度。从安装边界与尺寸适配来看，该刀柄整体长度适配常规SK30主轴机床的内部行程，装入主轴后不会超出行程范围干涉工作台运动，刀盘最大回转直径适配中小型加工中心的刀库换刀空间，可实现自动换刀作业无需人工干预；刀杆伸出段做了防锈耐磨处理，长期使用也不会出现锈死、刀片装夹不畅的问题，整体结构没有多余的复杂部件，日常维护仅需定期清理锥柄贴合面的铁屑、锁紧螺钉处加注少量润滑油即可，可长期保持稳定的装夹精度，在常规切削参数下可实现较高的平面加工光洁度，减少后续打磨工序的工作量。
