多关节夹持式工业机械手三维造型

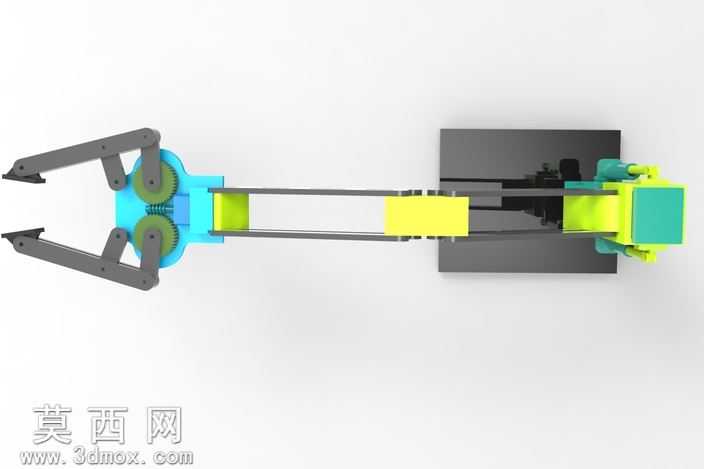

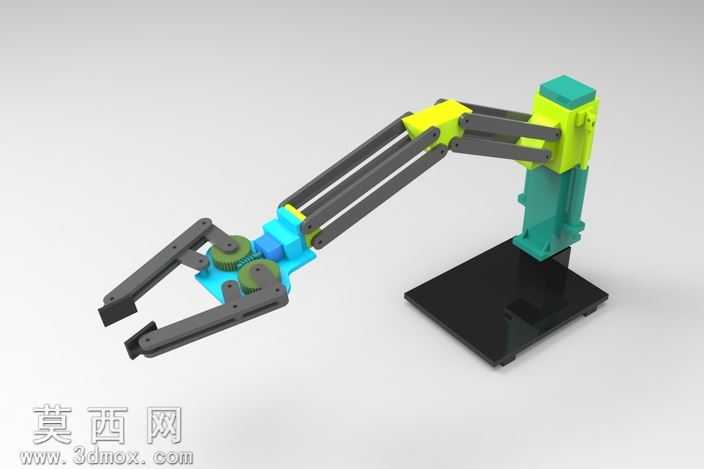

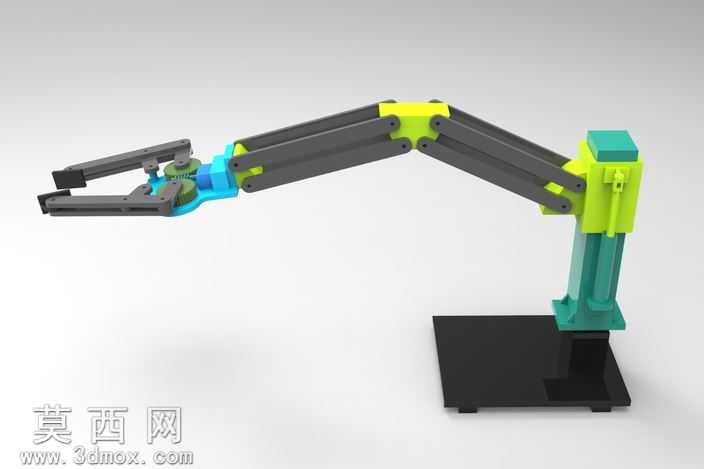

本款机械手造型采用三维参数化建模方式完成整体结构搭建，建模过程中严格遵循机械设计的装配逻辑与运动干涉校验规则，从基座部件开始逐层向上完成各组件的建模与装配约束。首先完成的是方形安装基座的建模，基座采用厚重的实体结构设计，为整个机械臂提供稳定的支撑基础，建模时对基座的安装定位孔、上部旋转座的配合面做了精准的尺寸约束，保证后续旋转部件的转动同轴度符合设计要求。基座上方连接的垂直升降立柱部件，采用立柱加滑动座的结构设计，建模时对立柱的导向面、滑动座的配合滑槽做了贴合实际装配公差的参数设置，保证升降运动的顺滑性，材质渲染上采用哑光青绿色工程塑料搭配亮黄色结构件的配色方案，区分不同功能的结构模块，让整体结构的层级关系更加清晰。立柱滑动座上连接的大臂组件采用平行四边形连杆结构，由两根平行的深色碳纤维质感臂杆搭配前后连接铰座组成，建模时对连杆的铰接孔位、铰座的转动配合面做了同轴度约束，平行四边形连杆结构可以保证末端执行器在大臂俯仰运动过程中始终保持水平姿态，避免末端工件出现不必要的姿态偏转。大臂前端连接的小臂组件同样采用平行连杆结构，与大臂结构形成联动，进一步扩大机械臂的作业覆盖范围，小臂前端连接的旋转手腕部件，内置齿轮传动结构，建模时对两个啮合传动的齿轮做了齿形参数化建模，保证齿轮的传动比准确、啮合无干涉，手腕部分采用亮蓝色材质渲染，突出末端执行模块的功能属性。手腕前端安装的夹爪手指部件采用双指对夹式结构，通过齿轮传动实现两个夹爪的同步开合动作，建模时对夹爪的夹持接触面做了防滑纹理设计，夹爪臂采用高强度深色结构材质渲染，体现其承载夹持力的结构强度。整体渲染过程中采用柔和的工作室光源，对不同材质的反光度、粗糙度做了差异化设置，金属铰接轴采用高反光金属材质，结构臂采用哑光高强度复合材料材质，基座采用哑光黑色防滑材质，通过材质差异清晰展现各部件的功能属性与结构特点。整个建模过程充分考虑了机械手的实际运动逻辑，各转动关节都预留了合理的装配间隙，所有传动部件的结构都符合机械设计的常规规范，既保证了造型的视觉美观性，也还原了真实工业机械手的结构原理与运动特性，可作为自动化机构设计的参考造型使用。
