焊机工件自动卸料挑选机械手装置

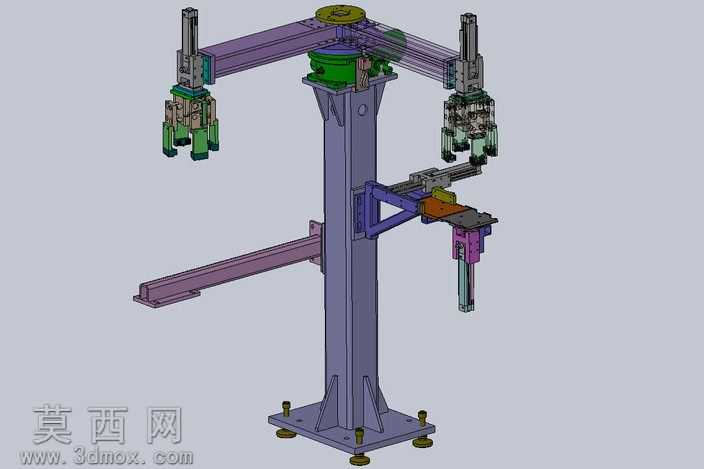

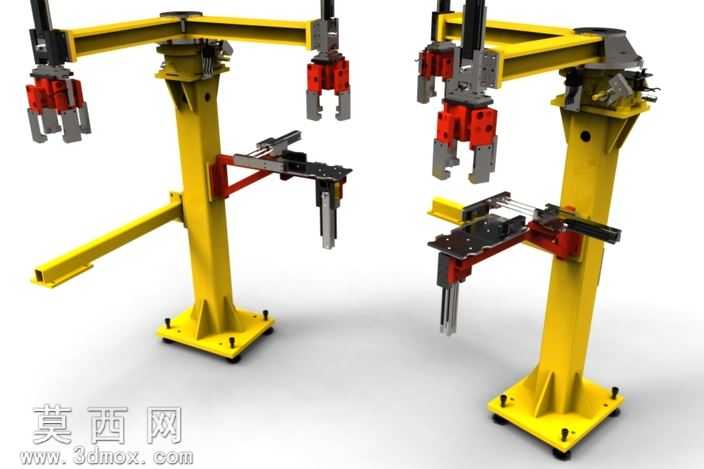

本模型为面向焊接工序后段的工件卸料挑选作业设计的自动化执行装置，采用三维参数化建模完成全结构搭建，整体以立式单立柱作为承载主体，底部设计带可调脚杯的方形安装法兰，可直接固定于车间地面或设备机台，保障整机运行的结构稳定性。立柱顶部配置回转支承驱动组件，可带动双侧悬臂完成水平方向的圆周回转动作，实现不同工位间的作业范围覆盖；双侧悬臂末端均搭载气动夹取模组，夹爪采用适配焊接工件外形的定制化指型结构，配合直线导轨与气缸驱动完成垂直方向的升降、夹取动作，可同时适配两种不同规格焊接工件的抓取作业。装置中部额外配置横向滑移送料模组，搭载工件定位承托台，可将夹取后的工件移送至检测挑选工位，完成合格件与不合格件的分流输送。建模过程中对所有运动副进行了干涉校验，明确各气缸行程、回转角度、滑移距离的参数匹配关系，各结构件的材质根据使用场景做了对应区分：承载立柱、悬臂等结构件采用Q235钢材材质做喷塑外观处理，夹爪、定位块等接触工件的工装部件采用45号钢调质处理，导轨、气缸等标准件还原了原厂的金属阳极氧化、发黑处理的外观质感，整体装配关系完全符合实际机械加工与装配的工艺要求，可直接用于方案评审、作业模拟以及后续的工程出图参考，能够有效替代人工完成焊接工序后高温工件的卸料、分拣作业，降低作业人员的劳动强度与安全风险，提升焊接产线的自动化运行效率。
