直列四缸内燃机用曲轴结构设计

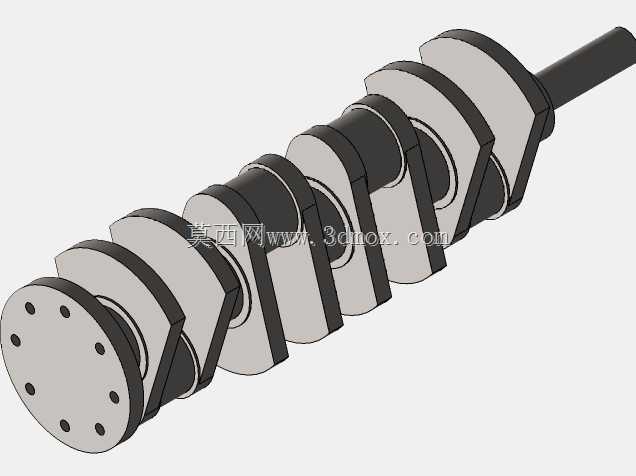

这款曲轴是直列四缸往复式内燃机的核心传动部件，主要应用于乘用车、轻型商用车的燃油动力系统，也可适配小型固定式发电机组、农用机械的动力单元，承担着将活塞往复直线运动转化为旋转扭矩的核心功能，是动力输出路径上的关键承载构件。从实际工况来看，曲轴长期处于交变载荷作用下，需要承受活塞连杆组传递的爆发压力、往复惯性力与旋转离心力的复合作用，因此设计阶段首先对整体受力路径做了系统性规划：整体采用全支撑式结构布局，相邻两个曲柄销之间都设置有主轴颈支撑，能够有效分散做功行程的冲击载荷，降低轴颈位置的弯曲应力，避免长期运行出现疲劳变形。曲柄臂采用了优化后的扇形配重结构，每一组曲柄臂都对应匹配了平衡重设计，能够抵消四缸机做功过程中产生的一阶、二阶往复惯性力，减少整机运行过程中的振动幅度，提升动力输出的平顺性，降低轴承位置的冲击磨损。从安装边界来看，曲轴的轴向尺寸严格匹配直列四缸机型的缸体中心距，前端预留有正时传动机构、皮带轮的安装定位轴段，设置有标准键槽用于传递扭矩，可适配正时齿轮、减震皮带轮的装配需求；后端设计有带螺栓孔的法兰连接面，用于固定飞轮组件，法兰端的螺栓孔采用均布排布，能够保证飞轮装配后的动平衡精度，避免动力输出端出现径向跳动。各主轴颈与曲柄销的轴径尺寸经过匹配计算，表面预留有足够的精加工余量，能够满足轴瓦装配的间隙要求，轴颈与曲柄臂的过渡位置采用大圆角过渡设计，有效降低应力集中系数，提升部件的疲劳强度。润滑油道采用内部贯通式设计，从主轴颈到曲柄销的油道路径做了平滑过渡处理，能够保证压力机油顺利输送到各轴颈摩擦副位置，为轴瓦与轴颈的相对运动提供持续润滑，同时带走摩擦产生的热量，保障长期运行的可靠性。整体结构完全适配常规量产四缸内燃机的缸体安装空间，不需要对原有缸体结构做额外修改即可完成装配，能够满足民用动力设备的常规使用强度要求。
