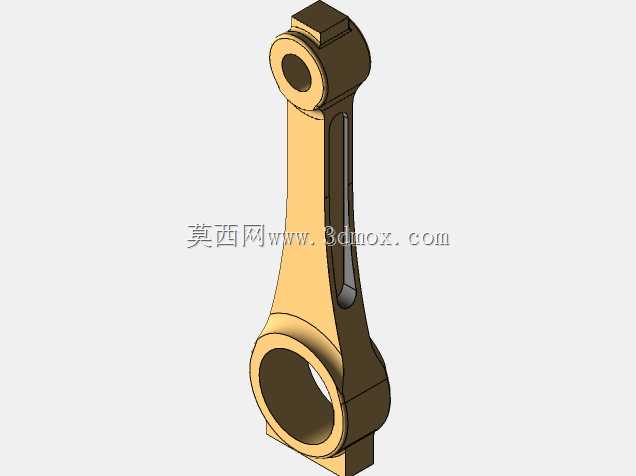

直列四缸发动机连杆结构三维建模

本次建模的直列四缸发动机连杆，是内燃机曲柄连杆机构的核心传力部件，主要应用于乘用车辆、轻型商用车辆的小排量直列四缸汽油或柴油发动机中，是连接活塞与曲轴的关键传动构件。在发动机实际运行过程中，连杆承担着将活塞承受的燃烧爆发压力传递给曲轴，同时将活塞的往复直线运动转换为曲轴旋转运动的核心功能，其工作状态直接决定了发动机的动力输出稳定性、运行可靠性与使用寿命。

从功能特性来看，该连杆需要承受交变的冲击载荷与周期性的惯性力，工作过程中同时承受拉伸、压缩与弯曲复合载荷，因此设计阶段充分考量了构件的强度储备与疲劳抗性，杆身采用工字形截面结构，在保证整体结构刚度与强度的前提下，尽可能降低构件自身重量，减小往复运动惯性力，适配高转速工况下的发动机运行需求。连杆大小端分别设置活塞销安装孔与曲轴连杆轴颈安装孔，大端采用分体式结构设计，可实现与曲轴轴颈的便捷装配，配合轴瓦安装位能够有效降低运转过程中的摩擦损耗，小端的衬套安装位可压入耐磨衬套，减少活塞销与连杆孔的磨损，提升部件使用寿命。

从设计思路层面，建模过程严格遵循内燃机连杆的设计规范，首先根据目标发动机的排量、标定转速、最大爆发压力等核心参数确定连杆的中心距尺寸，匹配对应缸径行程的活塞与曲轴安装边界，大小端孔径尺寸严格适配对应规格的活塞销与曲轴连杆轴颈直径，杆身的过渡圆角、截面变化区域均做了平滑过渡处理，避免应力集中导致的部件疲劳失效。安装边界方面，连杆大端的分体结合面采用精准的定位结构设计，保证装配后连杆孔的圆度与圆柱度符合公差要求，大小端的润滑油道预留位置能够在发动机运转过程中为摩擦副提供充足的压力润滑油，实现持续润滑与散热。整体外形尺寸适配主流1.5L-2.0L排量直列四缸发动机的缸体内部安装空间，不会与缸壁、曲轴平衡块等周边部件发生运动干涉，可直接用于发动机结构教学、虚拟装配仿真、零部件力学性能分析等场景，也可作为发动机改型设计、逆向开发的参考结构模型，帮助设计人员快速理解连杆的结构逻辑与装配关系，缩短动力总成的开发验证周期。
