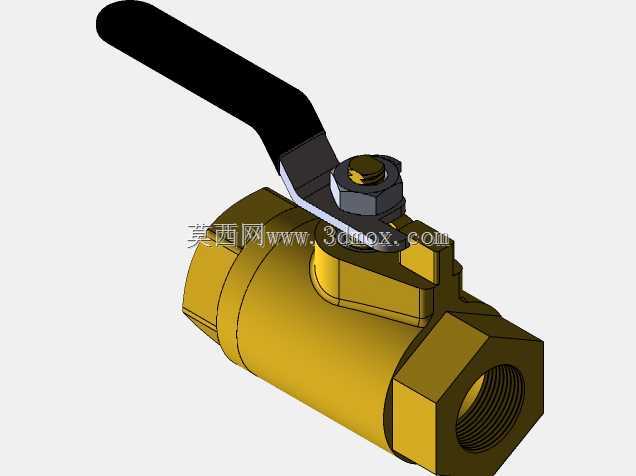

内螺纹连接手动球阀三维结构设计

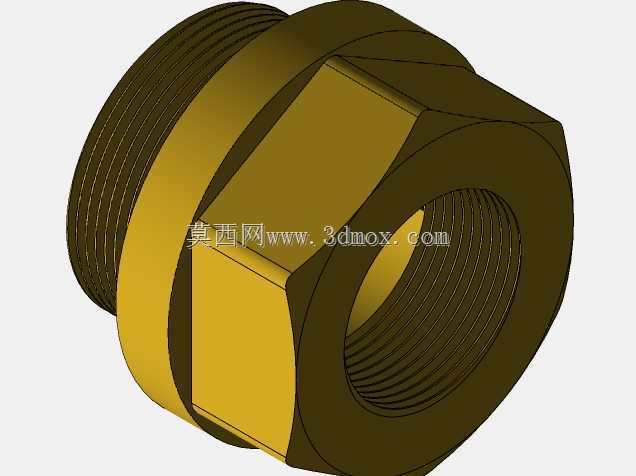

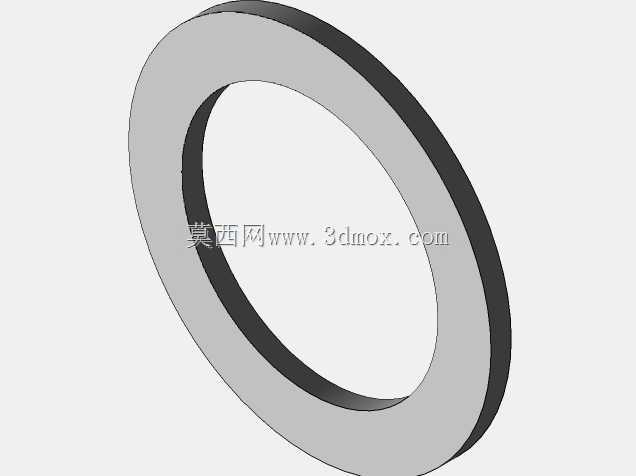

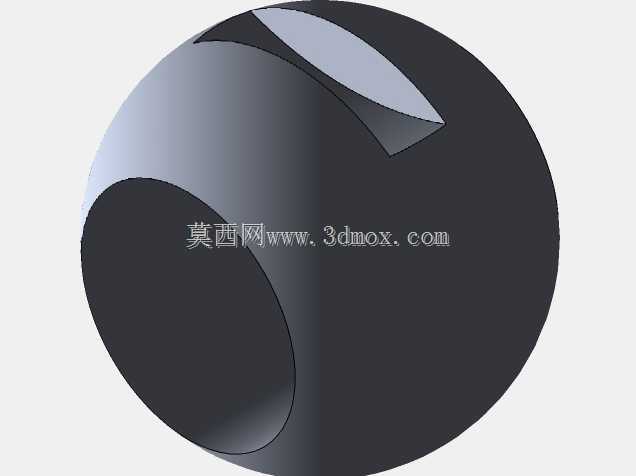

　　在民用给排水、小型液压站、化工助剂输送、压缩空气管网这类中小通径的流体管路场景里，手动球阀是应用频次极高的截断类阀件，相比闸阀、截止阀，它的启闭行程短，密封性能稳定，操作时不需要施加过大的手动力矩，日常维护的拆解难度也更低，很适合安装在操作空间局促、需要频繁启闭的管路节点上。这款手动球阀采用两端内螺纹的连接形式，适配常规低压流体输送用的镀锌管、不锈钢管，安装时不需要额外搭配焊接法兰，只需要在管端缠绕密封生料带后拧入阀体内螺纹即可，能大幅缩短现场安装的工时，也方便后期故障时的整体拆换。从结构设计逻辑来看，这款球阀采用浮动式球芯结构，球芯的密封完全依靠两侧的聚四氟乙烯阀座提供预紧力，当介质从入口端进入时，

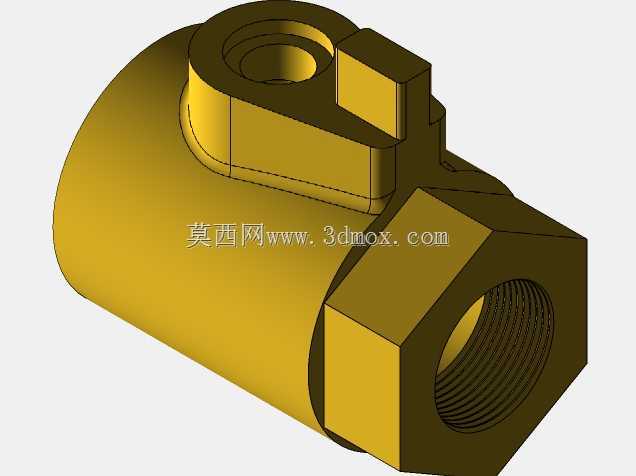

　　介质压力会将球芯压向出口侧的阀座，进一步强化密封效果，这种结构在PN16及以下的压力工况下密封可靠性非常突出，而且零件数量少，加工时的公差配合要求相比固定式球阀更低，适合批量标准化生产。阀体采用一体式锻造结构，相比拼接式阀体，它的泄漏点更少，阀体本身的结构强度更高，能承受管路里的瞬时水锤冲击，不会因为压力波动出现阀体开裂的问题。操作端采用杠杆式手柄，手柄长度经过力矩匹配设计，在公称压力下启闭时，操作人员不需要借助加力杆，只需要单手扳动手柄旋转90度即可完成全开或者全关操作，手柄的限位结构直接集成在阀体的阀颈位置，当手柄和管路轴线平行时阀门处于全开状态，垂直时为全关状态，现场操作人员不需要额外查看标识就能快速判断阀门的启闭状态，

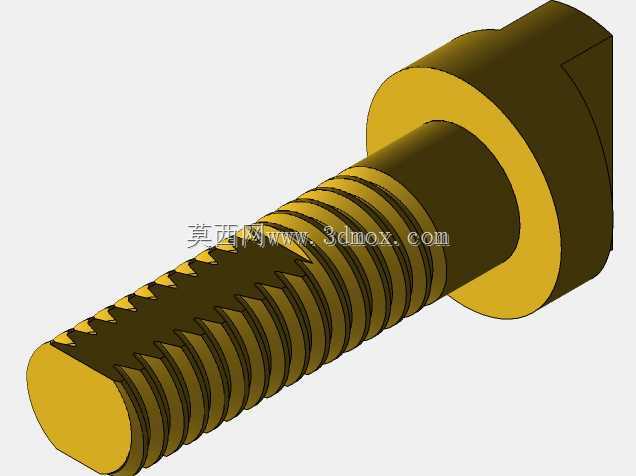

　　避免误操作。从安装边界来看，这款球阀的结构非常紧凑，阀颈的高度控制在较低范围，两端内螺纹的同轴度公差控制在0.1mm以内，安装时不会因为螺纹偏斜导致密封失效，手柄的旋转半径经过优化，在并排布置的管路里，相邻管路的中心距只要预留出足够的手柄转动空间，就不会出现操作时手柄和相邻管路干涉的问题。球芯的流道采用全通径设计，流道内径和连接管路的内径保持一致，介质通过时的流阻非常小，不会出现明显的压力损失，也不容易在阀腔内部积存介质杂质，适合输送带有微小固体颗粒的流体介质，长期使用也不容易出现流道堵塞的问题。阀杆采用下装式结构，阀杆从阀体内部向外穿出，即使长期使用出现阀杆密封磨损，带压状态下阀杆也不会被介质压力顶出阀体，

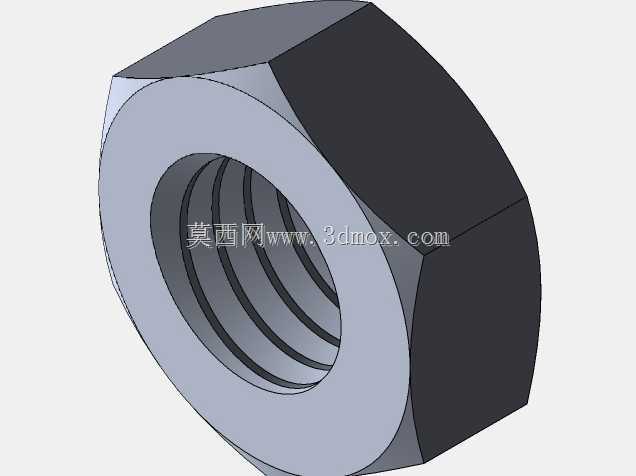

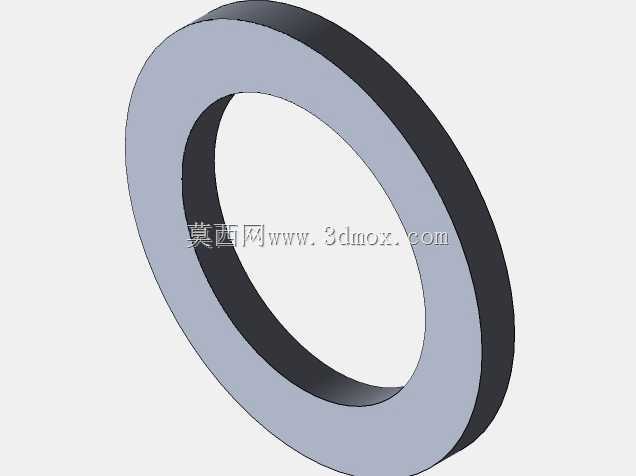

　　从结构上避免了阀杆飞出的安全隐患，阀杆和球芯之间采用扁方传动配合，传动间隙小，操作时没有明显的空行程，启闭的反馈感非常清晰。在建模过程中，所有配合面的公差都按照实际加工要求进行了预留，比如阀座和阀体的配合采用H7/h6的间隙配合，既保证阀座安装时不会出现卡滞，也能避免配合间隙过大导致介质从阀座外侧泄漏；阀杆和阀颈的配合采用H8/f7的间隙配合，搭配O型圈密封，既能保证阀杆转动灵活，也能实现阀杆部位的可靠密封。这款球阀的适用场景覆盖非常广，从普通的家装自来水管路，到小型机床的冷却水管路，再到工厂的压缩空气分支管路、小型化工设备的助剂输送管路，都能适配使用，它的结构没有冗余设计，所有零件都兼顾了加工工艺性和使用可靠性，比如阀体的外形采用六角结构，安装时可以用普通活动扳手直接夹持阀体拧紧，不需要专用的安装工具，现场适配性很强。在实际选型时，只需要确认管路的连接螺纹规格、工作压力、介质温度和材质兼容性，就可以直接选用，不需要额外做结构修改，模型的所有结构细节都和实际量产的产品保持一致，包括螺纹的牙型、密封槽的尺寸、手柄的防滑结构、锁紧螺母的厚度都按照实际加工尺寸建模，可以直接用于管路布局的干涉检查、装配模拟，也可以作为基础阀件模型导入到整体设备的装配体里，不需要再对模型做结构修正。
