四爪液压动力卡盘三维结构设计

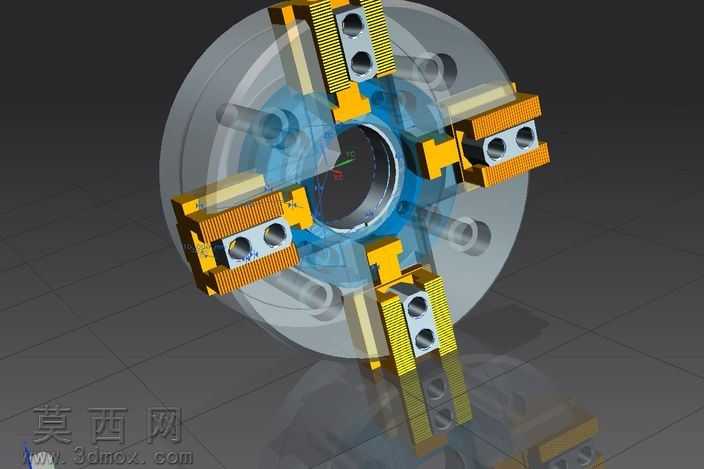

本作品为四爪液压动力卡盘的三维结构设计，建模过程依托主流三维CAD软件完成，整体采用自底向上的装配建模思路，先逐一完成盘体、卡爪、滑座、楔形驱动块、连接螺栓、防尘密封件等单个零件的参数化建模，再按照实际装配约束关系完成整体装配，确保各运动部件的配合间隙、行程范围符合实际液压卡盘的工作参数。渲染阶段采用半透明材质处理卡盘基体的盘体部分，将内部的楔形驱动结构、液压油路通道、滑座导向结构清晰展现，卡爪的夹持齿面采用金属磨砂材质，还原实际淬火卡爪的表面质感，滑座与驱动块的配合面做了金属光泽处理，区分不同功能部件的材质属性，整体渲染采用正交视角配合柔和的工业环境光，既清晰展示内部传动结构，也还原了卡盘安装在机床主轴端的实际外观形态。结构设计上，该卡盘采用四爪同步驱动结构，通过内置的楔形液压驱动机构，将液压缸的轴向推力转化为四个卡爪的径向同步夹紧运动，相比三爪卡盘可适配异形截面工件的装夹需求，每个卡爪配备独立的微调结构，可实现单爪位置调整，兼顾异形件装夹与同轴度校正需求；盘体采用高强度合金钢材质的结构设计，内置的导向滑槽做了耐磨结构优化，卡爪采用可拆换式硬爪设计，可根据装夹需求更换不同规格的爪体，适配不同直径范围的工件装夹。设计过程中充分参考了数控车床用动力卡盘的行业标准，对卡盘的安装止口、连接螺栓孔位、夹紧行程、额定夹紧力等参数做了符合实际应用的设定，内部的密封结构、防尘结构均按照实际工业使用场景设计，可直观展示液压卡盘从动力输入到夹紧动作的完整传动逻辑，清晰呈现各零件的配合关系与运动原理，可用于机床夹具结构教学、卡盘产品方案展示等场景。
