立式专用特殊磨削加工机床设备

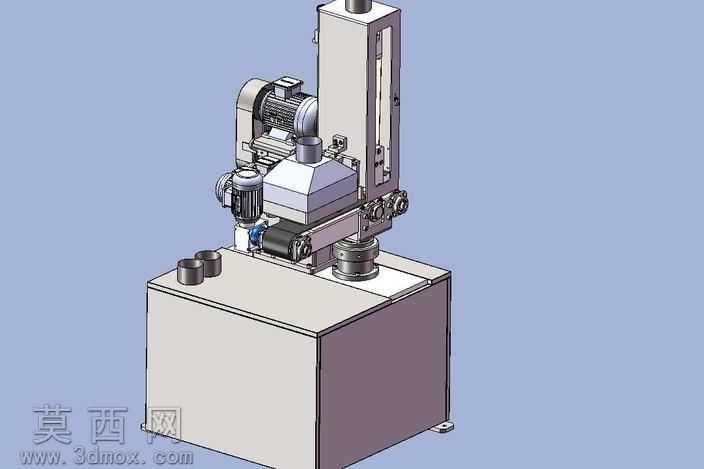

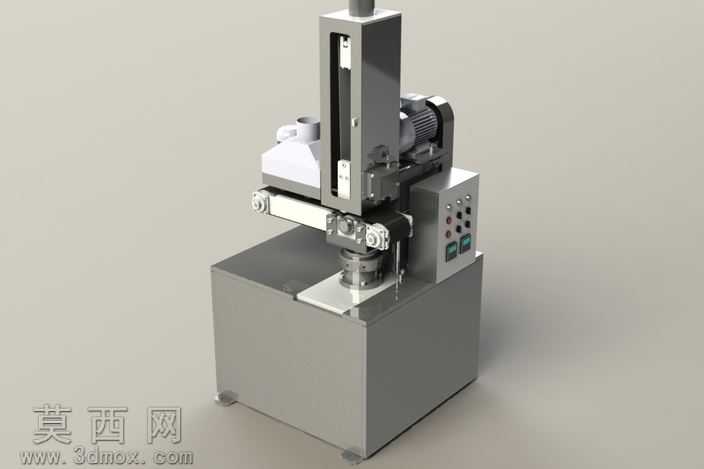

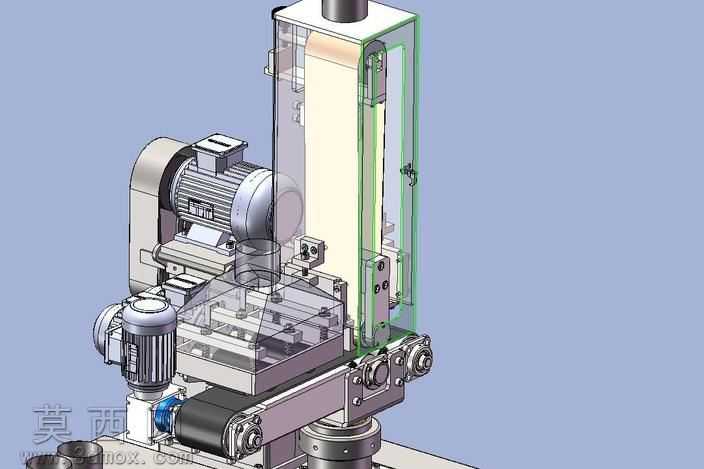

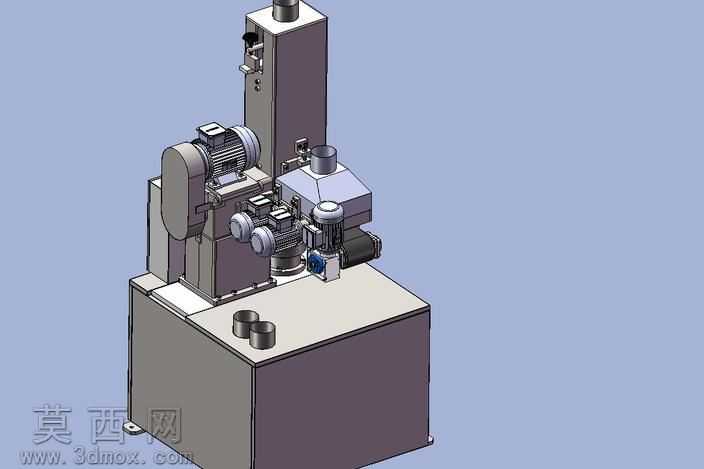

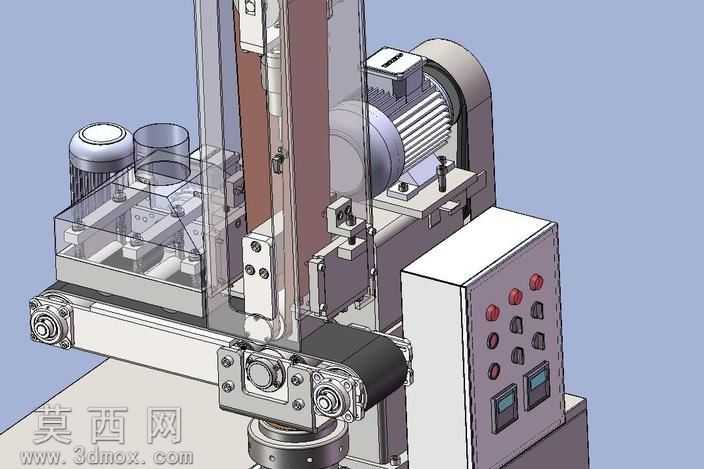

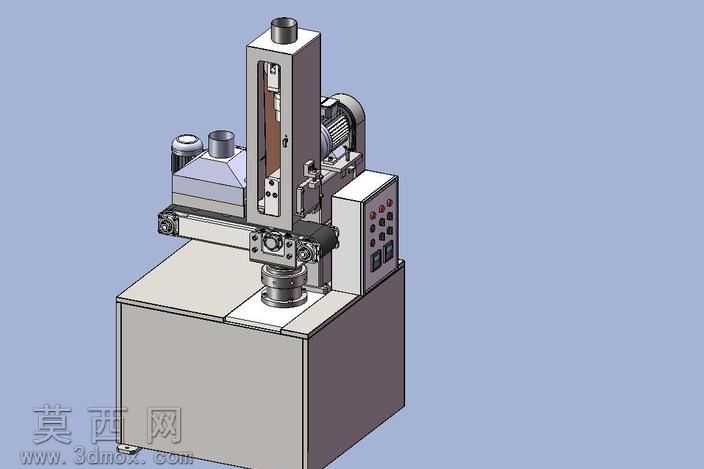

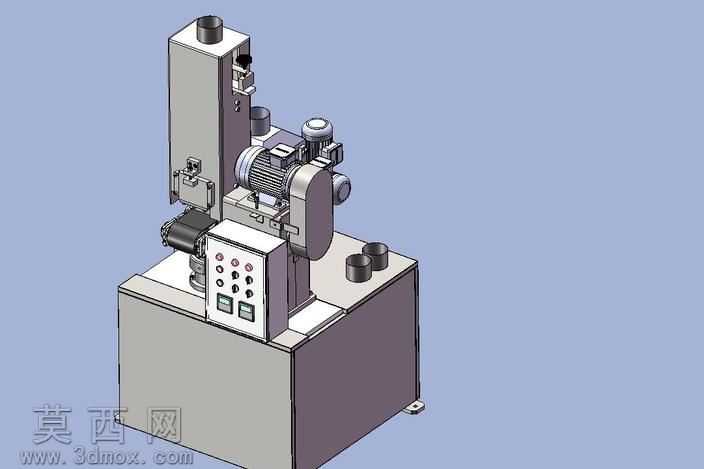

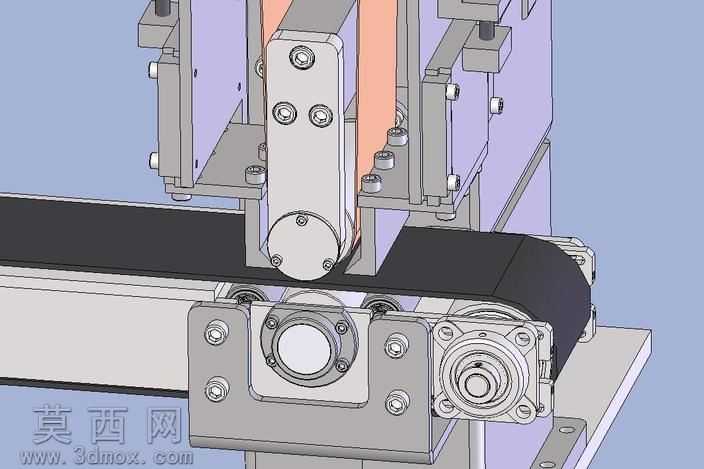

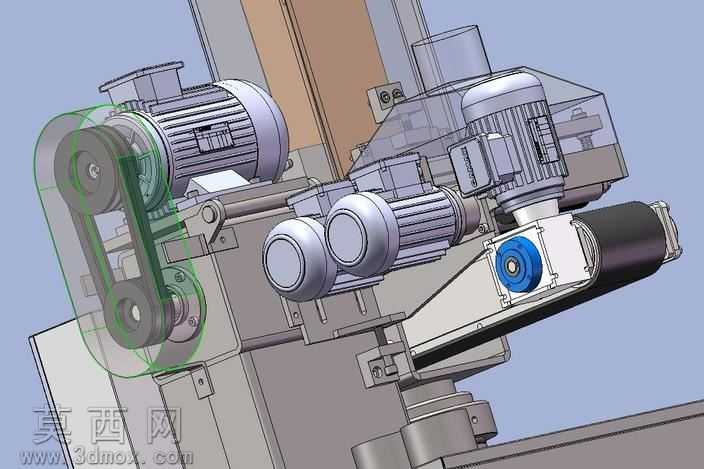

本模型为立式布局的专用特殊磨床三维设计成果，建模阶段采用自底向上的装配设计思路，首先完成床身基座、立式立柱滑台、磨削主轴总成、工件装夹回转台、操作控制箱、驱动电机、传动组件等核心子部件的独立建模，再通过同轴配合、面重合配合、行程限位约束完成整机总装，完整还原设备的真实装配逻辑与运动关系。建模过程中对各部件的细节特征做了精细化还原：床身基座采用厚重的箱式焊接结构设计，底部设置可调支撑脚用于设备调平，表面做哑光金属质感处理；立式立柱集成线性导轨与滚珠丝杠传动结构，可实现磨削主轴的垂直方向精准进给，导轨面做亮面金属材质区分，丝杠与滑块的装配间隙做了符合工程实际的预留；磨削主轴单元配套驱动电机与防护壳体，主轴端部设置磨削工作头，可适配特殊加工场景的磨削作业需求；工件装夹回转台设置在床身上部的工作台面，可带动工件做回转进给，配合主轴的垂直进给实现特殊型面的磨削加工；侧面的操作控制箱集成按钮、旋钮、指示灯等操作元件，面板布局符合工业设备的人机操作逻辑，箱体表面做喷塑哑光材质处理，按钮元件分别用红、绿、黑等颜色做功能区分。渲染阶段采用工业产品展示常用的柔和影棚光照环境，对金属结构件分别赋予铸铁、冷轧钢板、镀铬亮面等差异化材质，对电机外壳、操作面板等非金属部件赋予对应的工程塑料材质，通过光影效果突出设备的结构层次感与工业质感，清晰展现各部件的位置关系与结构特征。整机结构设计紧凑，立式布局有效节省车间占地面积，传动路径短、结构刚性强，可满足特定工件的特殊磨削加工工艺需求，模型完整还原了设备的外观结构与核心装配关系，可用于设备方案展示、结构验证、教学演示等场景。
