带双耳安装座的铰接式轴承支撑结构

该铰接式轴承支撑结构是工业传动系统中用于承载旋转轴载荷、同时适配小角度摆动工况的核心支撑部件，广泛应用于工程机械铰接臂、自动化生产线摆动工位、农用机械传动节点、物流输送线浮动支撑单元等场景，能够在支撑旋转轴稳定运转的同时，补偿安装误差与工作过程中的微量位移，避免轴系因刚性约束产生额外应力，大幅提升整套传动机构的运行寿命与工况适应性。

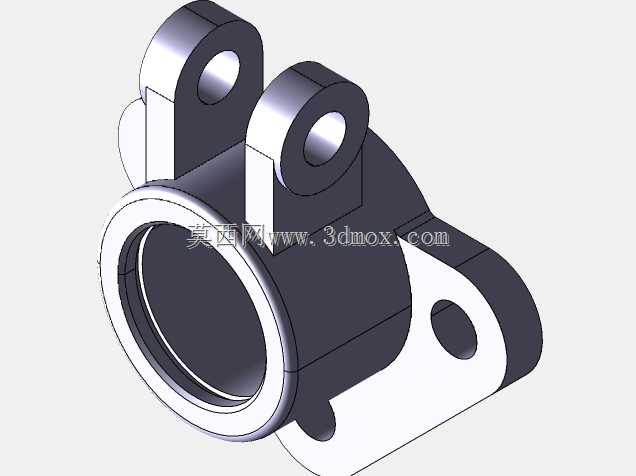

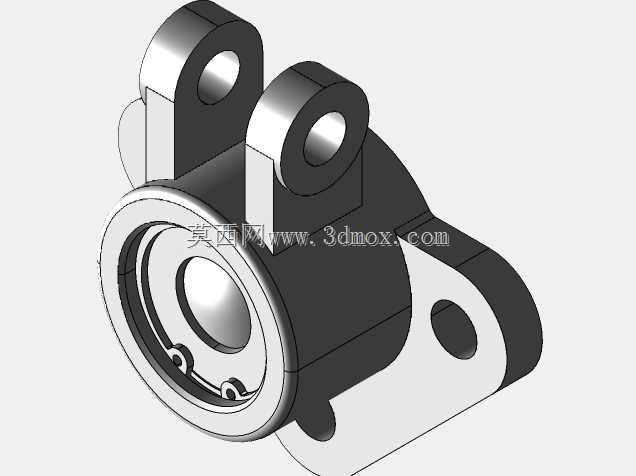

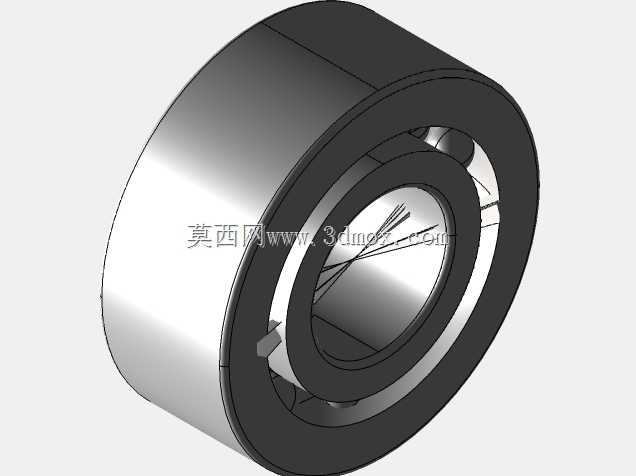

从功能特性来看，该结构前端集成了标准深沟球轴承安装位，内置的轴承可承受径向载荷与一定比例的轴向载荷，保证轴件旋转过程的同轴度与低摩擦阻力；上部设置的两个同轴铰接耳座，可通过销轴与外部机架或摆动臂连接，实现整个支撑单元绕铰接轴的小范围转动，适配工作端的角度调整需求；侧部延伸的带孔安装耳，可用于安装限位杆件或辅助定位组件，进一步拓展结构的安装适配性。

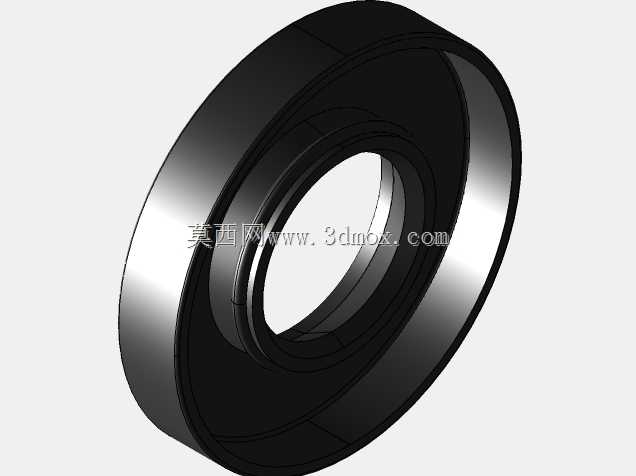

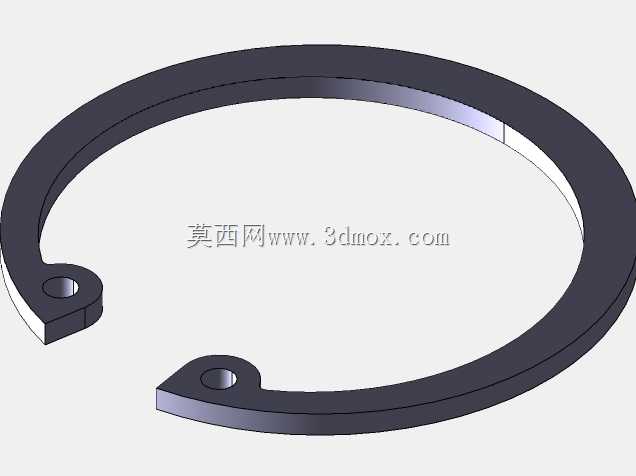

设计过程中，工程师首先根据目标工况的额定载荷、轴件转速、摆动角度范围确定了轴承的选型规格，以此为基准推导前端轴承腔的内径、深度与密封槽尺寸，保证轴承压装后无窜动、密封件安装到位可阻挡粉尘与切削液侵入。上部双耳座的孔位同轴度公差控制在0.02mm以内，避免铰接销轴安装后出现卡滞，耳座的厚度根据铰接点的最大剪切载荷进行强度校核，预留1.5倍以上的安全系数，同时在耳座与主体连接位置设置了过渡圆角，减少应力集中风险。主体下部的支撑底座采用宽幅平面设计，增大与安装面的接触面积，降低单位面积压强，避免长期承载后出现安装面凹陷变形。

安装边界方面，该结构前端轴承腔的轴向尺寸可适配对应规格轴承的标准宽度，上部铰接耳的中心距与孔径可匹配常用规格的铰接销轴，侧部安装孔的位置与孔径兼容通用标准螺栓，整体结构的最大外轮廓尺寸适配多数中小型传动机构的安装空间，无需额外改造即可直接替换同类型的刚性轴承座，在需要浮动支撑或摆动调整的工位上可直接安装使用，大幅降低设备改造与维护的成本。
