摩托车用螺旋弹簧液压阻尼减震结构

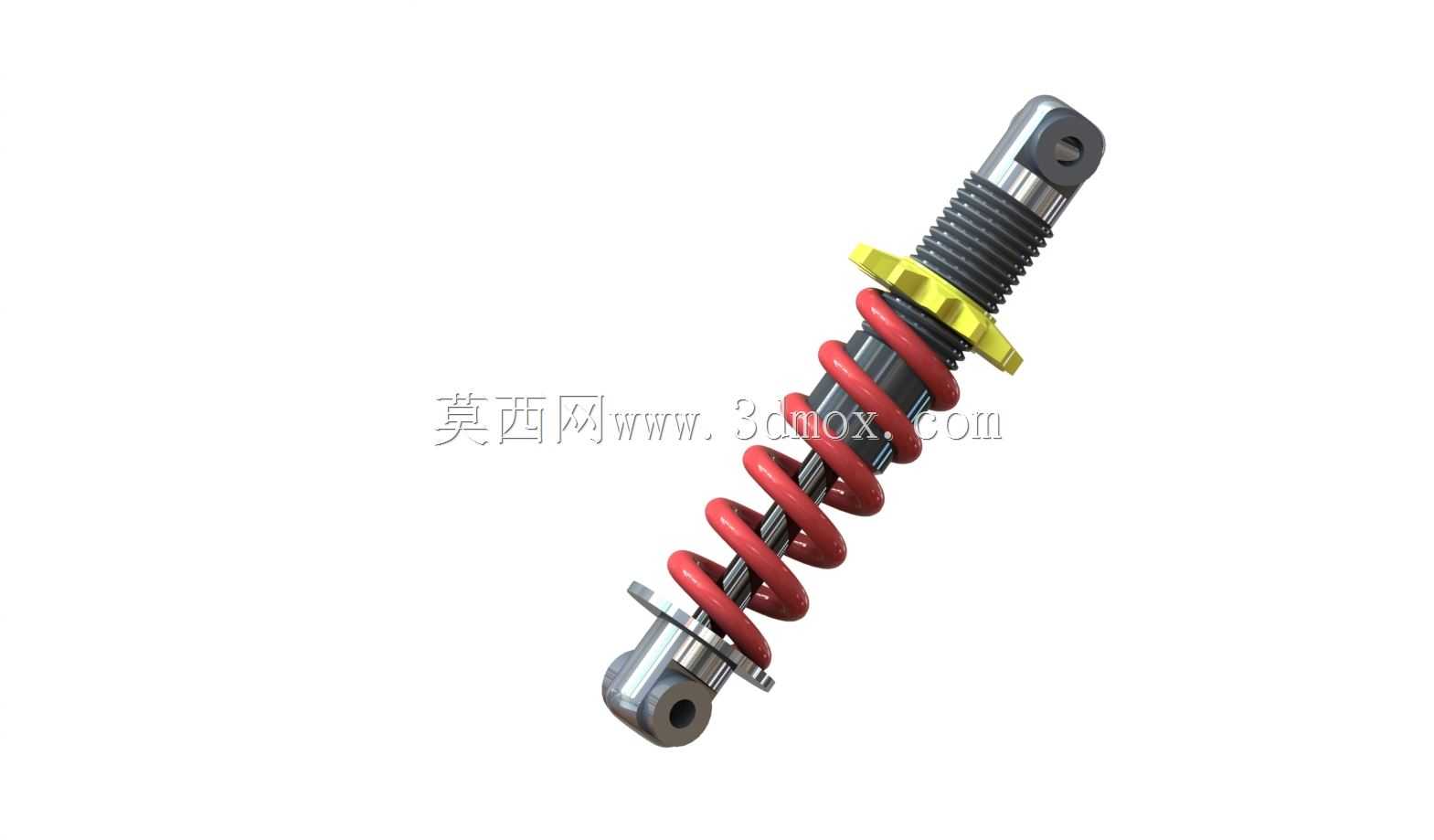

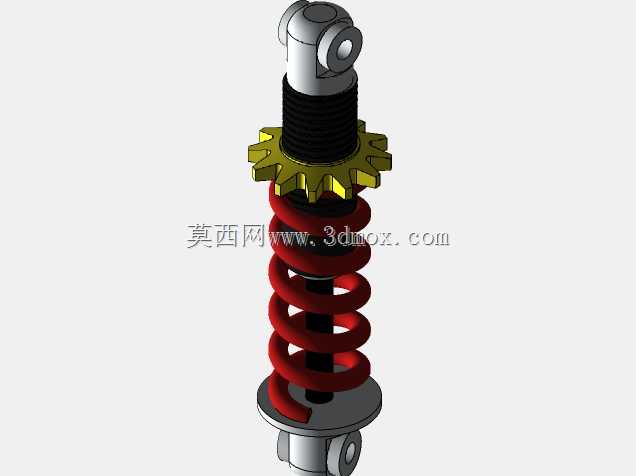

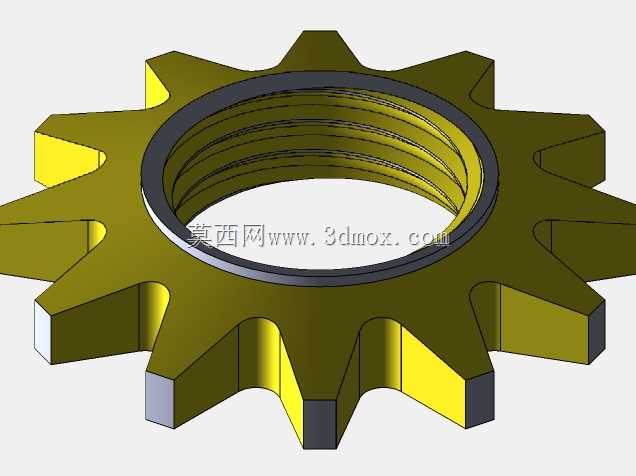

该减震结构主要应用于两轮摩托车的前后悬挂系统，是连接车架与行走轮组的核心缓冲承载部件，日常行驶中可直接过滤路面颠簸带来的竖向冲击，避免刚性冲击直接传递至车架与驾乘人员，既能够提升骑行过程的舒适程度，也可减少交变载荷对车架整体结构的疲劳损伤，延长整车的服役使用寿命。在实际使用场景中，该部件可应对铺装路面的细碎震动、非铺装路面的大幅颠簸以及紧急制动时的载荷转移，通过阻尼与弹簧的协同作用快速耗散冲击能量，避免车轮出现多余的弹跳，保证轮胎与路面的有效接触面积，提升车辆行驶过程中的操控稳定性与制动安全性。该产品采用螺旋弹簧配合筒式阻尼的经典结构设计，外置的红色螺旋弹簧承担主要的竖向承载作用，可根据预设载荷匹配对应的弹簧刚度，保证空载与重载状态下都具备合适的支撑力度；中部的黄色调节环可实现弹簧预紧力的无级调整，适配不同载重需求与骑行风格的使用偏好；内部的液压阻尼结构通过油液流经节流孔产生的阻尼力，约束弹簧的往复弹跳动作，让弹簧压缩与回弹过程都处于可控状态，避免出现余震反复的情况。两端的吊耳式安装结构采用带衬套的铰接设计，可在车辆行驶过程中自适应悬挂摆动带来的角度变化，避免安装位置出现卡滞或额外的应力集中。设计过程中优先考虑了部件的安装通用性与维护便捷性，整体采用同轴式布局，核心阻尼筒体作为结构承力中轴，弹簧同轴套装在筒体外侧，既缩小了部件的整体径向尺寸，也让受力路径始终沿筒体轴线分布，避免偏载导致的阻尼杆磨损、弹簧偏折等问题。外形尺寸方面，整体为细长杆状结构，安装状态下的轴向长度适配常规跨骑、踏板摩托车的悬挂安装间距，两端吊耳的安装孔位尺寸匹配通用的摩托悬挂安装螺栓规格，径向最大轮廓尺寸为弹簧外径，可避开周边的车架、轮组、挡泥板等部件的安装边界，无需对原车结构做额外修改即可完成适配替换。设计时还考虑了不同工况下的可靠性，阻尼杆表面做了耐磨处理，配合防尘密封结构可阻挡泥水、沙尘进入阻尼筒体内部，减少内部密封件与阀系的磨损，弹簧表面做了防锈涂装处理，可应对户外骑行时的雨水、泥污侵蚀，长期使用也不会出现锈迹剥落、刚度衰减的问题。
